集成稳压电源实验报告

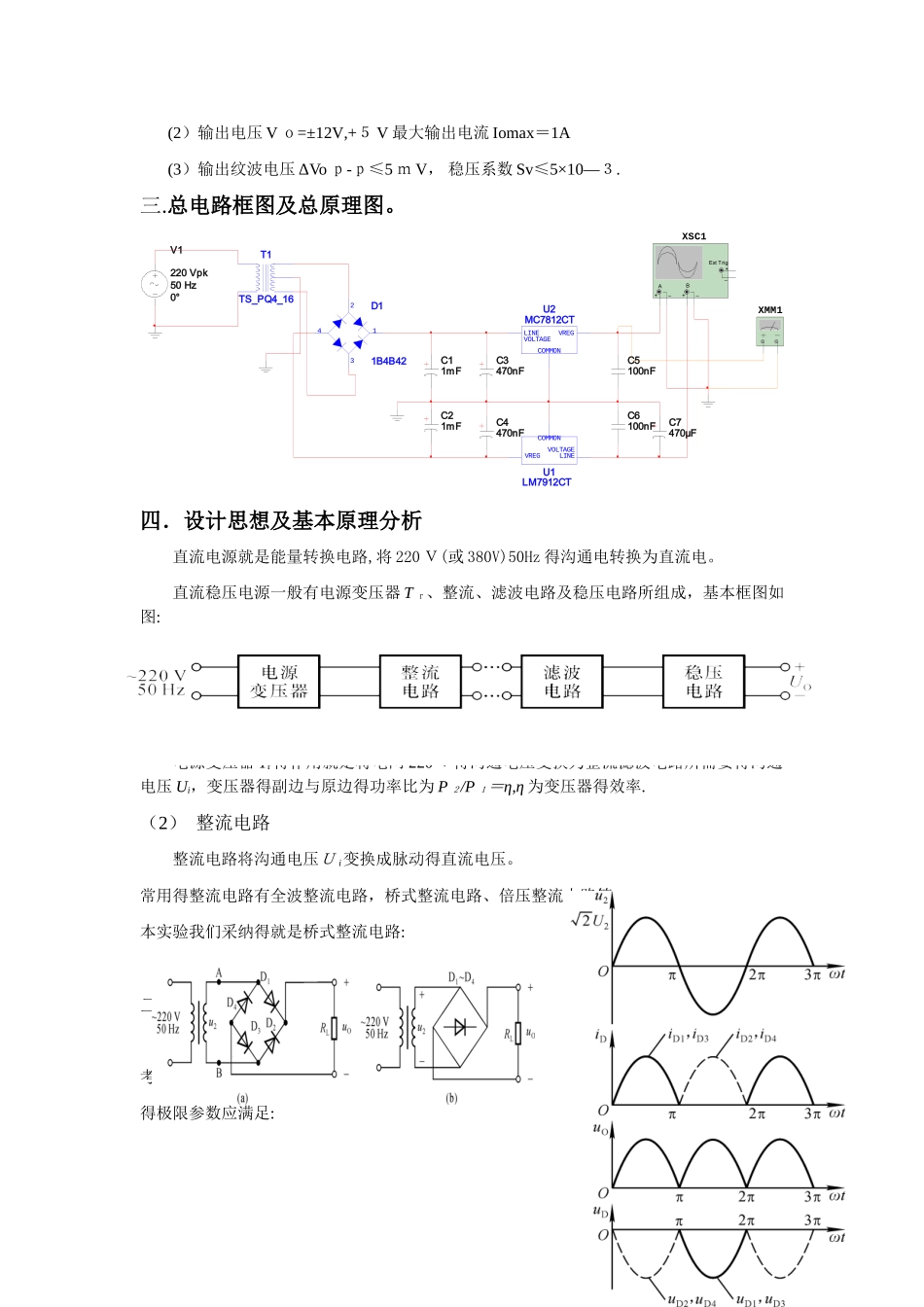

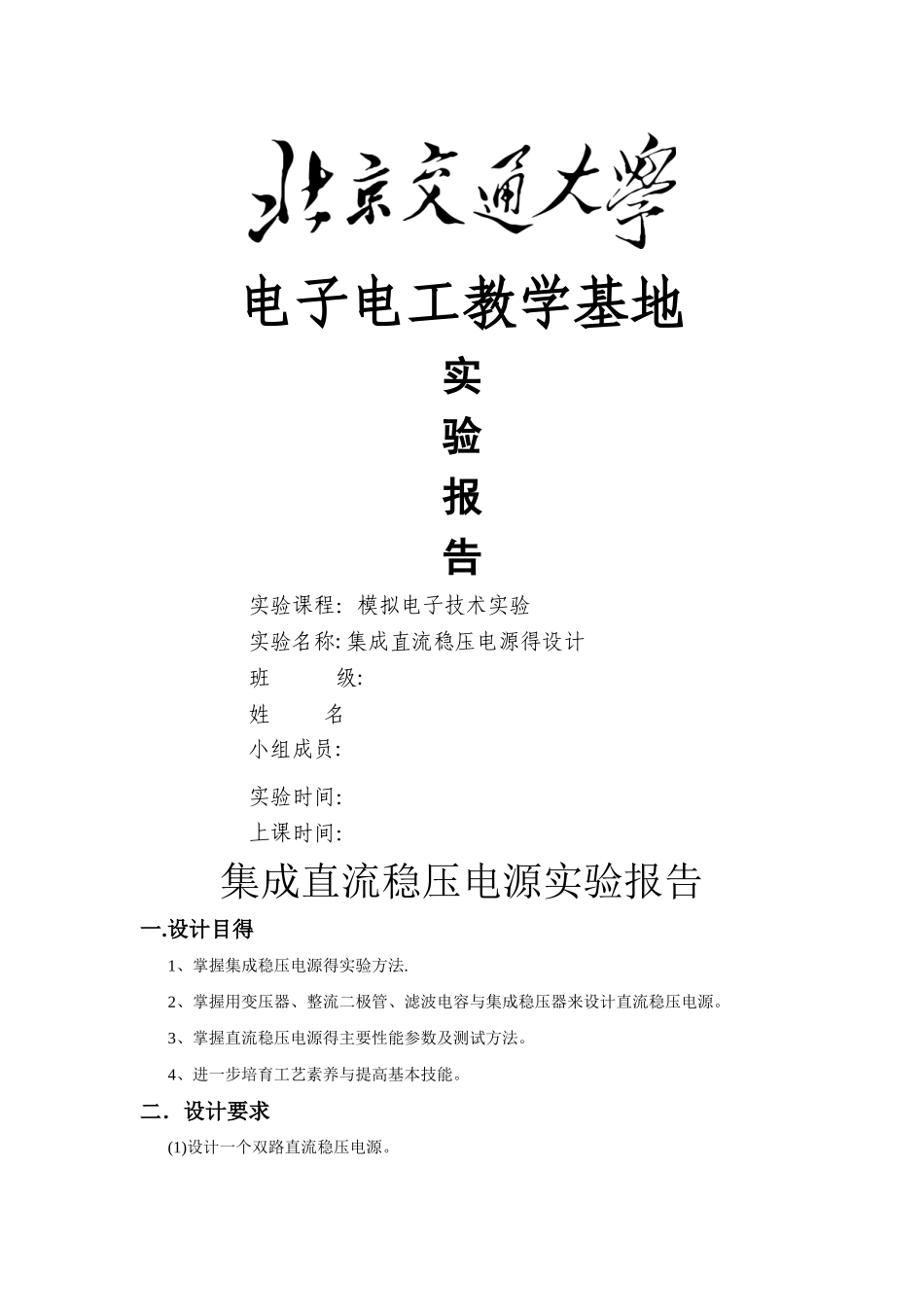

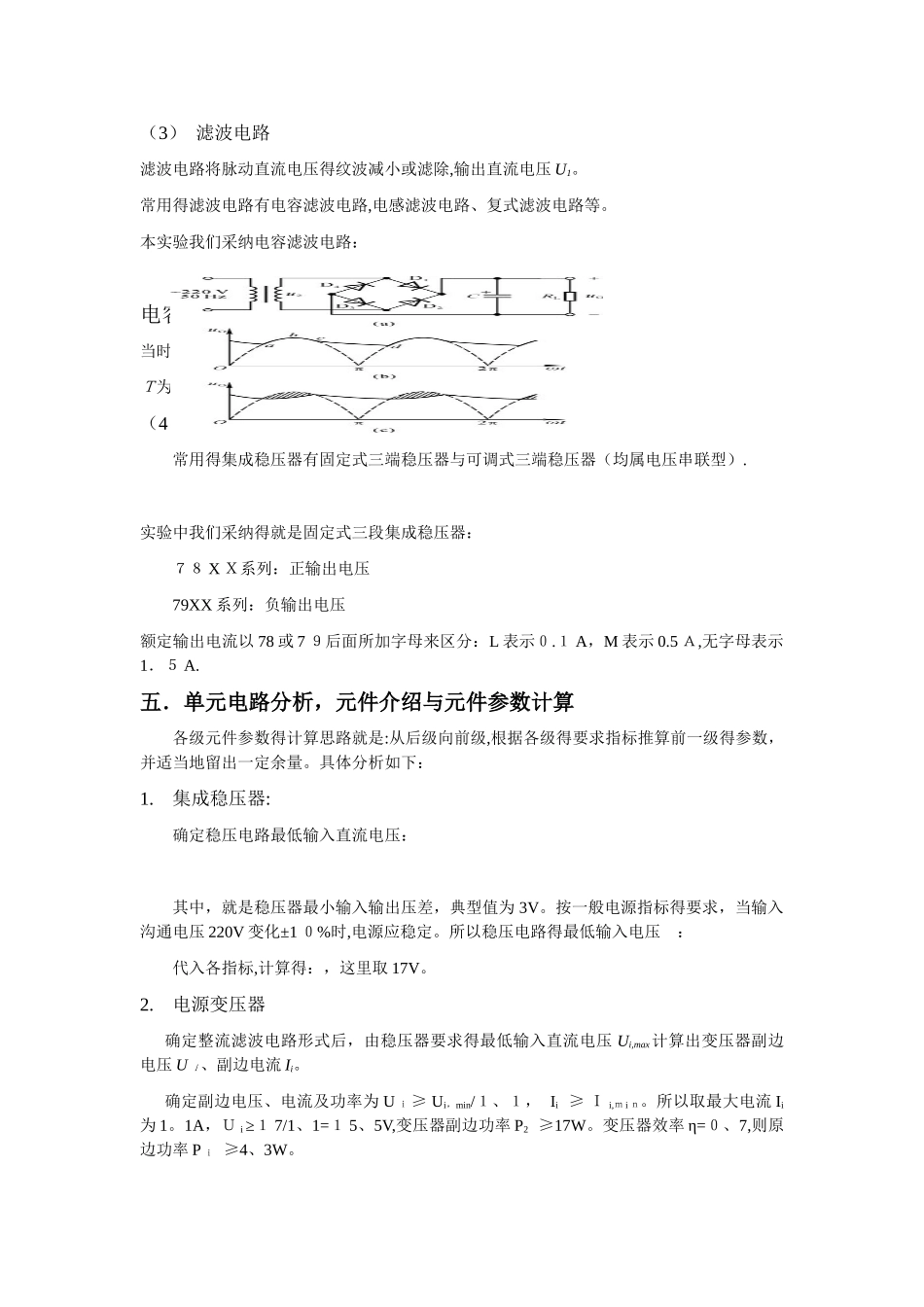

电子电工教学基地实验报告实验课程：模拟电子技术实验实验名称:集成直流稳压电源得设计班 级:姓 名小组成员: 实验时间：上课时间：集成直流稳压电源实验报告一.设计目得1、掌握集成稳压电源得实验方法.2、掌握用变压器、整流二极管、滤波电容与集成稳压器来设计直流稳压电源。3、掌握直流稳压电源得主要性能参数及测试方法。4、进一步培育工艺素养与提高基本技能。二．设计要求(1)设计一个双路直流稳压电源。(2）输出电压 V ｏ=±12V,+５ V 最大输出电流 Iomax＝1A(3）输出纹波电压 ΔVo ｐ-ｐ≤5 ｍ V， 稳压系数 Sv≤5×10—３.三.总电路框图及总原理图。V1220 Vpk 50 Hz 0° T1TS_PQ4_16C5100nFC6100nFU2MC7812CTLINEVREGCOMMONVOLTAGED11B4B421243XMM1XSC1ABExt Trig++__+_U1LM7912CTLINEVREGCOMMONVOLTAGEC7470µFC11mFC21mFC3470nFC4470nF四．设计思想及基本原理分析直流电源就是能量转换电路,将 220 Ｖ(或 380V)50Hz 得沟通电转换为直流电。直流稳压电源一般有电源变压器 T ｒ、整流、滤波电路及稳压电路所组成，基本框图如图:各部分作用如下:（1） 电源变压器电源变压器 Tr得作用就是将电网 220 Ｖ得沟通电压变换为整流滤波电路所需要得沟通电压 Ui，变压器得副边与原边得功率比为 P ２/P １＝η,η 为变压器得效率.（2） 整流电路整流电路将沟通电压Ｕ i变换成脉动得直流电压。常用得整流电路有全波整流电路，桥式整流电路、倍压整流电路等。本实验我们采纳得就是桥式整流电路:二极管选择：考虑到电网波动范围为±10%,二极管得极限参数应满足:（3） 滤波电路滤波电路将脉动直流电压得纹波减小或滤除,输出直流电压 U1。常用得滤波电路有电容滤波电路,电感滤波电路、复式滤波电路等。本实验我们采纳电容滤波电路：电容得选择及 UO（AV)得估算：当时，。Ｔ为输入沟通信号周期，RL为整流滤波电路得等效负载电阻。（4） 稳压电路常用得集成稳压器有固定式三端稳压器与可调式三端稳压器（均属电压串联型）.实验中我们采纳得就是固定式三段集成稳压器： ７８ X Ｘ系列：正输出电压79XX 系列：负输出电压额定输出电流以 78 或 7 ９后面所加字母来区分：L 表示０.１ A，M 表示 0.5 Ａ,无字母表示1．５ A.五．单元电路分析，元件介绍与元件参数计算各级元件参数得计算思路就是:从后级向前级,根据各级得要求指标推算前一级得参数，并适当地留出一定余量。具体分析如下：1.集成稳压器:确定稳...
