集益水库金属结构及机电安装施工工法

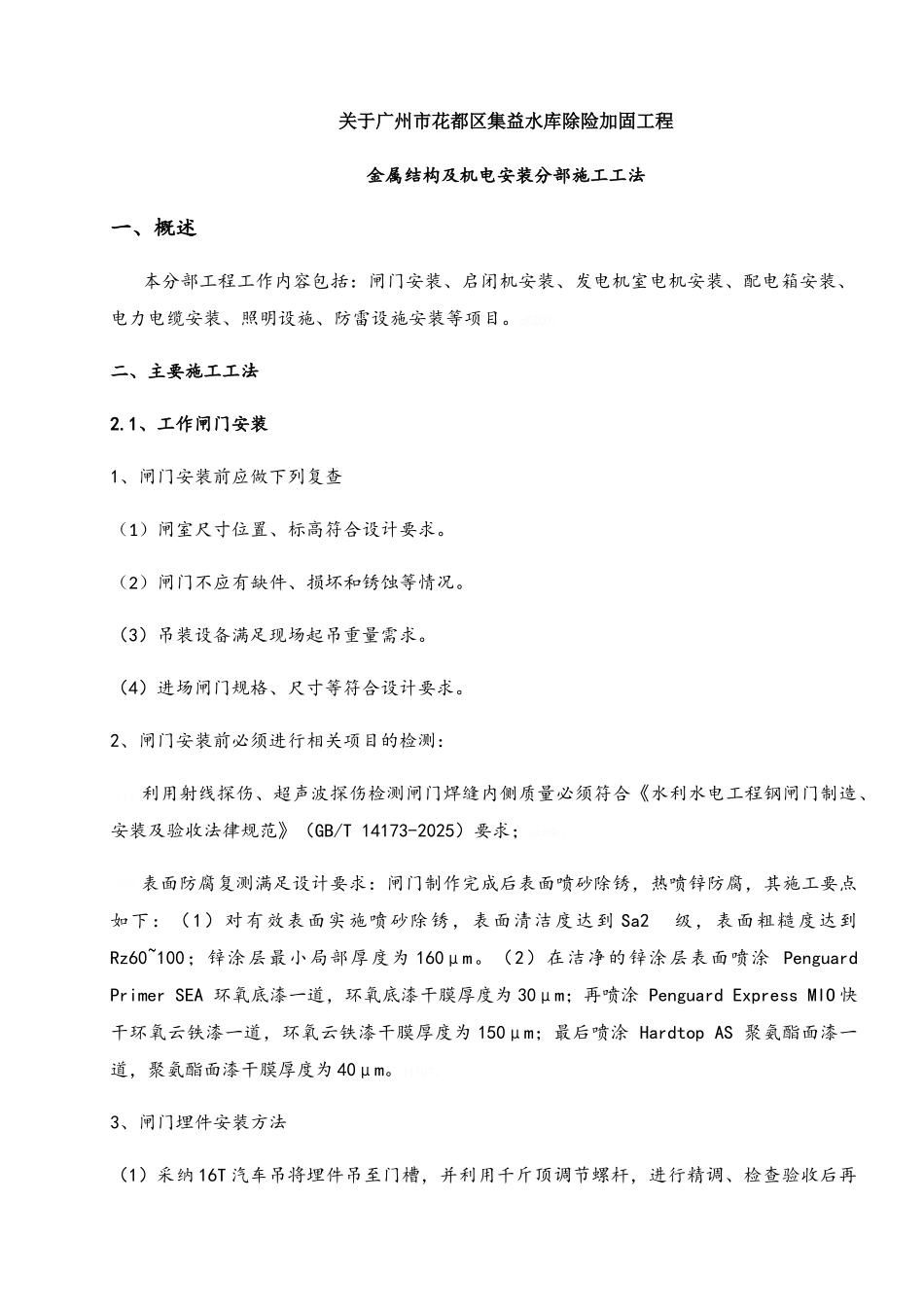

关于广州市花都区集益水库除险加固工程 金属结构及机电安装分部施工工法一、概述本分部工程工作内容包括：闸门安装、启闭机安装、发电机室电机安装、配电箱安装、电力电缆安装、照明设施、防雷设施安装等项目。cCZ0U。二、主要施工工法2.1、工作闸门安装1、闸门安装前应做下列复查（1）闸室尺寸位置、标高符合设计要求。（2）闸门不应有缺件、损坏和锈蚀等情况。（3）吊装设备满足现场起吊重量需求。（4）进场闸门规格、尺寸等符合设计要求。2、闸门安装前必须进行相关项目的检测：（1）利用射线探伤、超声波探伤检测闸门焊缝内侧质量必须符合《水利水电工程钢闸门制造、安装及验收法律规范》（GB/T 14173-2025）要求；qsXHk。（2）表面防腐复测满足设计要求：闸门制作完成后表面喷砂除锈，热喷锌防腐，其施工要点如下：（1）对有效表面实施喷砂除锈，表面清洁度达到 Sa2 级，表面粗糙度达到 Rz60~100；锌涂层最小局部厚度为 160μm。（2）在洁净的锌涂层表面喷涂 Penguard Primer SEA 环氧底漆一道，环氧底漆干膜厚度为 30μm；再喷涂 Penguard Express MIO 快干环氧云铁漆一道，环氧云铁漆干膜厚度为 150μm；最后喷涂 Hardtop AS 聚氨酯面漆一道，聚氨酯面漆干膜厚度为 40μm。1Iid7。3、闸门埋件安装方法（1）采纳 16T 汽车吊将埋件吊至门槽，并利用千斤顶调节螺杆，进行精调、检查验收后再加固。（2）利用电动葫芦在门槽内搭建活动工作平台，以便于埋件安装、尺寸测量及焊接。（3）埋件就位调整完毕，与一期混凝土中的预留锚栓、锚筋或一期预埋连接件焊牢。严禁将加固材料直接焊接在主轨、反轨、底槛等的工作面上或水封座板上。WfSXS。（4）埋件所有工作面上的连接焊缝，在安装工作完毕和浇筑二期混凝土后，认真打磨，其表面粗糙度应与焊接构件一致。jTP6K。（5）埋件安装完毕后，对所有的工作表面进行清理，门槽范围内，影响闸门安全运行的外露物必须清除洁净，并对埋件的最终安装精度进行复测，作好记录。9Cn7V。（6）安装好的门槽，钢材外露表面需进行防腐处理。4、闸门安装（1）闸门主支承部件的安装调整工作应在成品门叶到场校核满足设计要求后进行，所有主支承面应当调整到同一平面上，其误差不得大于施工图纸的规定。TnjPd。（2）闸门的止水装置安装允许偏差和橡胶止水的质量要求，应符合有关法律规范的规定。安装时，应先将橡胶止水按需要的长度黏结好，再与止水压板一起配钻螺栓孔。sOxln。（3）平面闸门安装...
