雨、污水管线施工技术措施

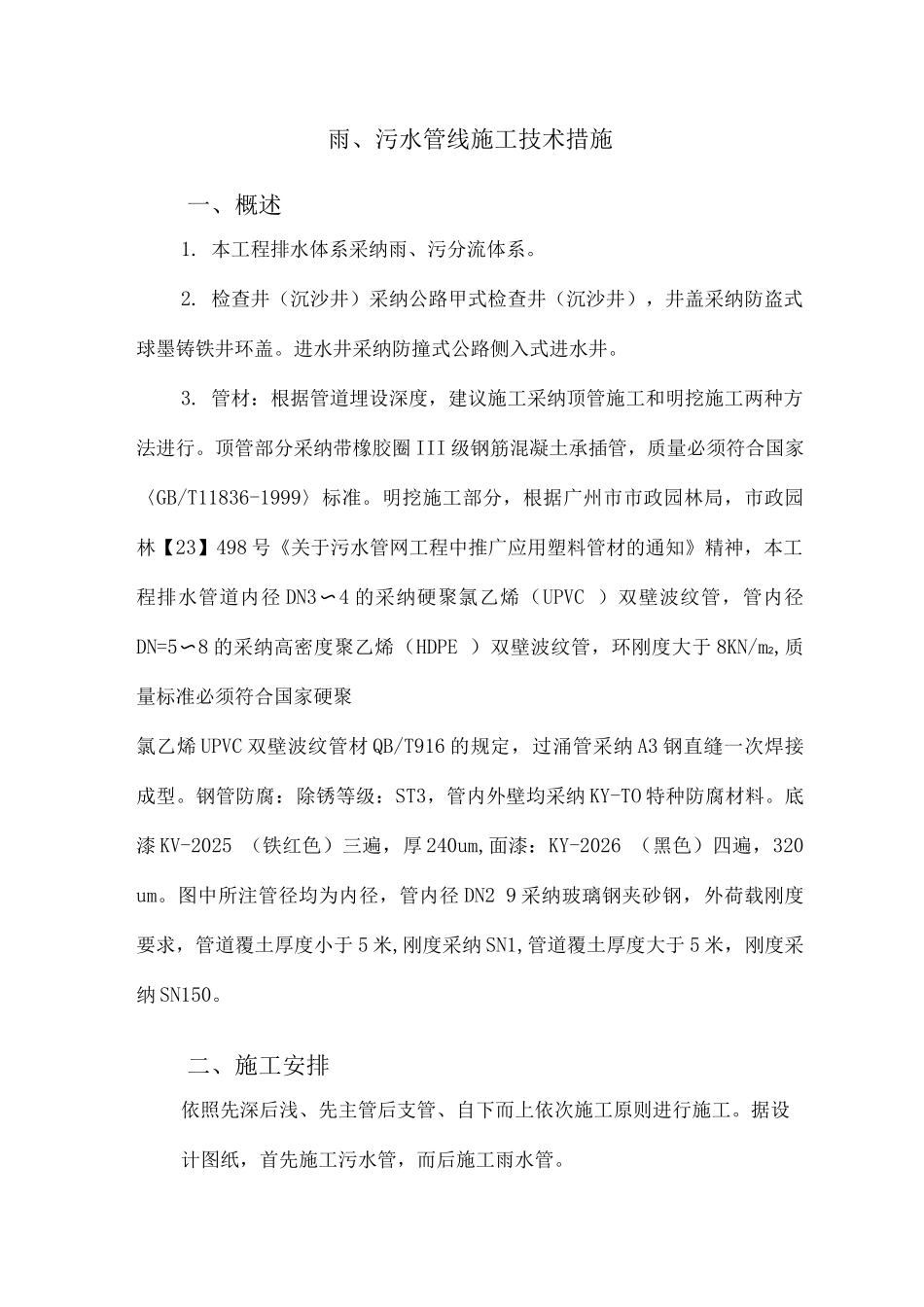

雨、污水管线施工技术措施一、概述1. 本工程排水体系采纳雨、污分流体系。2. 检查井（沉沙井）采纳公路甲式检查井（沉沙井），井盖采纳防盗式球墨铸铁井环盖。进水井采纳防撞式公路侧入式进水井。3. 管材：根据管道埋设深度，建议施工采纳顶管施工和明挖施工两种方法进行。顶管部分采纳带橡胶圈 III 级钢筋混凝土承插管，质量必须符合国家〈GB/T11836-1999〉标准。明挖施工部分，根据广州市市政园林局，市政园林【23】498 号《关于污水管网工程中推广应用塑料管材的通知》精神，本工程排水管道内径 DN3〜4 的采纳硬聚氯乙烯（UPVC ）双壁波纹管，管内径DN=5〜8 的采纳高密度聚乙烯（HDPE ）双壁波纹管，环刚度大于 8KN/m2,质量标准必须符合国家硬聚氯乙烯 UPVC 双壁波纹管材 QB/T916 的规定，过涌管采纳 A3 钢直缝一次焊接成型。钢管防腐：除锈等级：ST3，管内外壁均采纳 KY-TO 特种防腐材料。底漆 KV-2025 （铁红色）三遍，厚 240um,面漆：KY-2026 （黑色）四遍，320 um。图中所注管径均为内径，管内径 DN2 9 采纳玻璃钢夹砂钢，外荷载刚度要求，管道覆土厚度小于 5 米,刚度采纳 SN1,管道覆土厚度大于 5 米，刚度采纳 SN150。二、施工安排依照先深后浅、先主管后支管、自下而上依次施工原则进行施工。据设计图纸，首先施工污水管，而后施工雨水管。三、雨、污水管道施工顺序测量放线、定位 T 机械开挖沟槽-人工清理基底 T 砼垫层 T 安装管道 T 接处理 T 砼基础 T 检查井施工^回填。四、具体施工方法1. 测量放线根据设计图纸，计算出相应井位中心线的坐标，现场实行全站仪极坐标法测出井位中心、点，再根据管中心线与辅道控制线的关系，测放出沟槽中心、线。由中心线根据沟槽的外缘宽度、工作面要求等因素，确定边坡顶的开挖线。上述所测放的井位、中心线、开挖边线均用白灰标示，并钉好标志桩、控制桩。开挖过程还要全过程地测控槽底高程、中心线及井位点。2. 沟槽开挖通过现场踏勘，根据管线的分布实际情况，在人工填土层用机械开挖和人工开挖相结合，开挖沟底需比设计基底每侧加宽 0.4〜0.5 米，以保证基础施工和管道安装有必要的操作空间，开挖弃土置于挖沟槽边线 1.5 米以外，以减少坑壁荷载，避开对坑壁的扰动，保证基坑稳定；弃土堆应堆放整齐，美观稳定，排水畅通，不得对土堆周围的建筑、排水及其它任何设施产生干扰或损坏，任何时候，弃土示得干扰正常社会车辆的行驶，无论是运输或...
