雨水收集施工方案

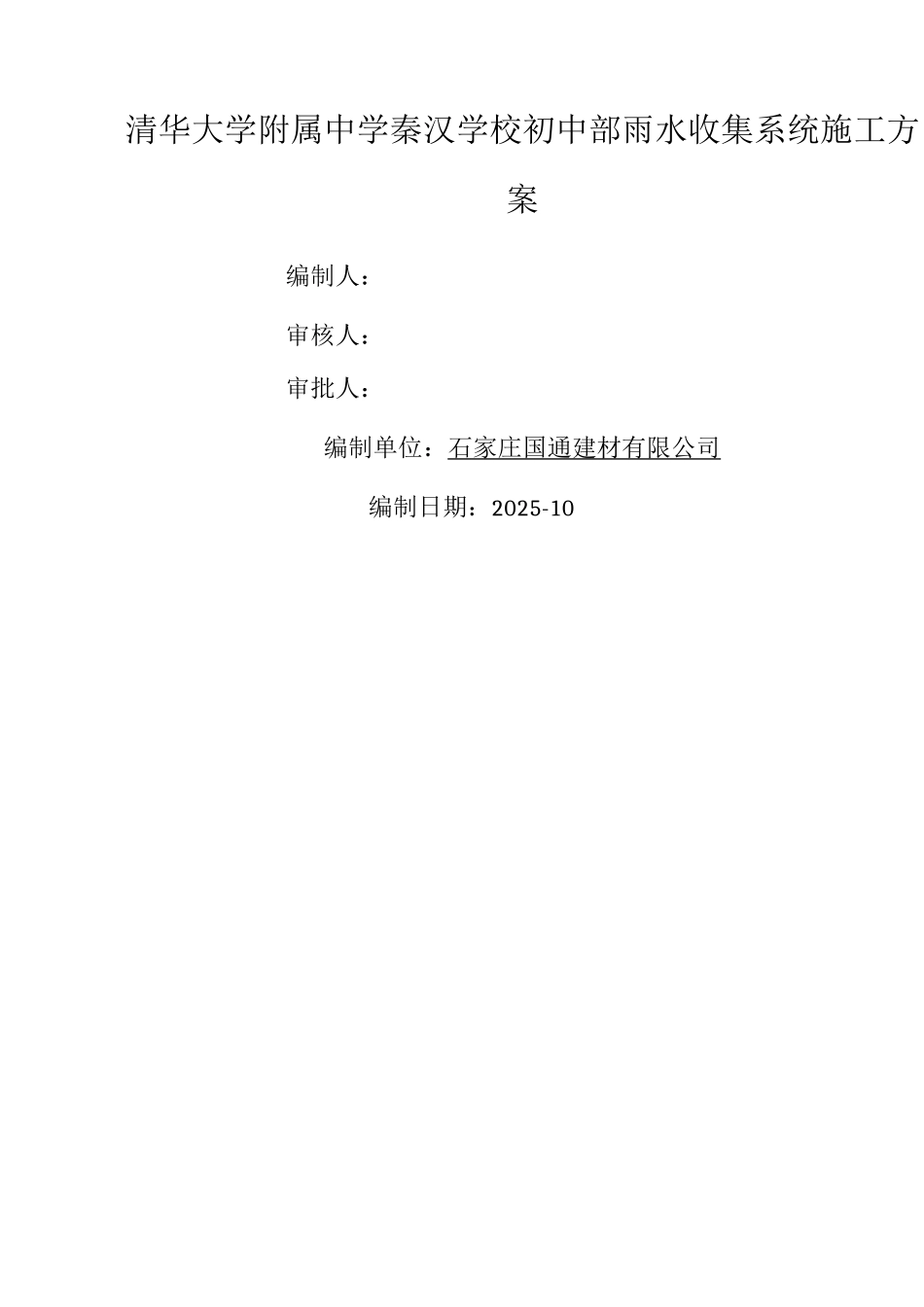

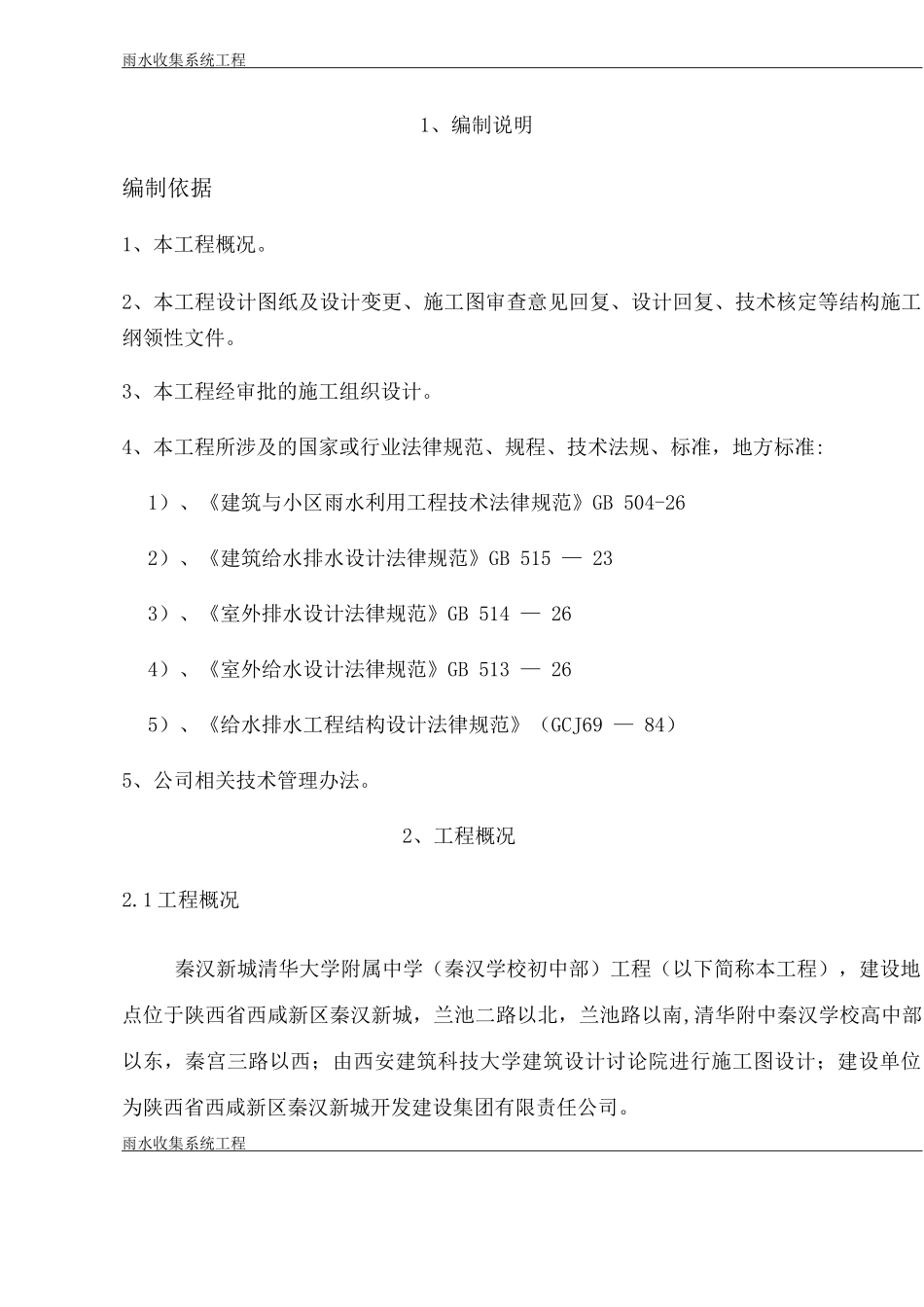

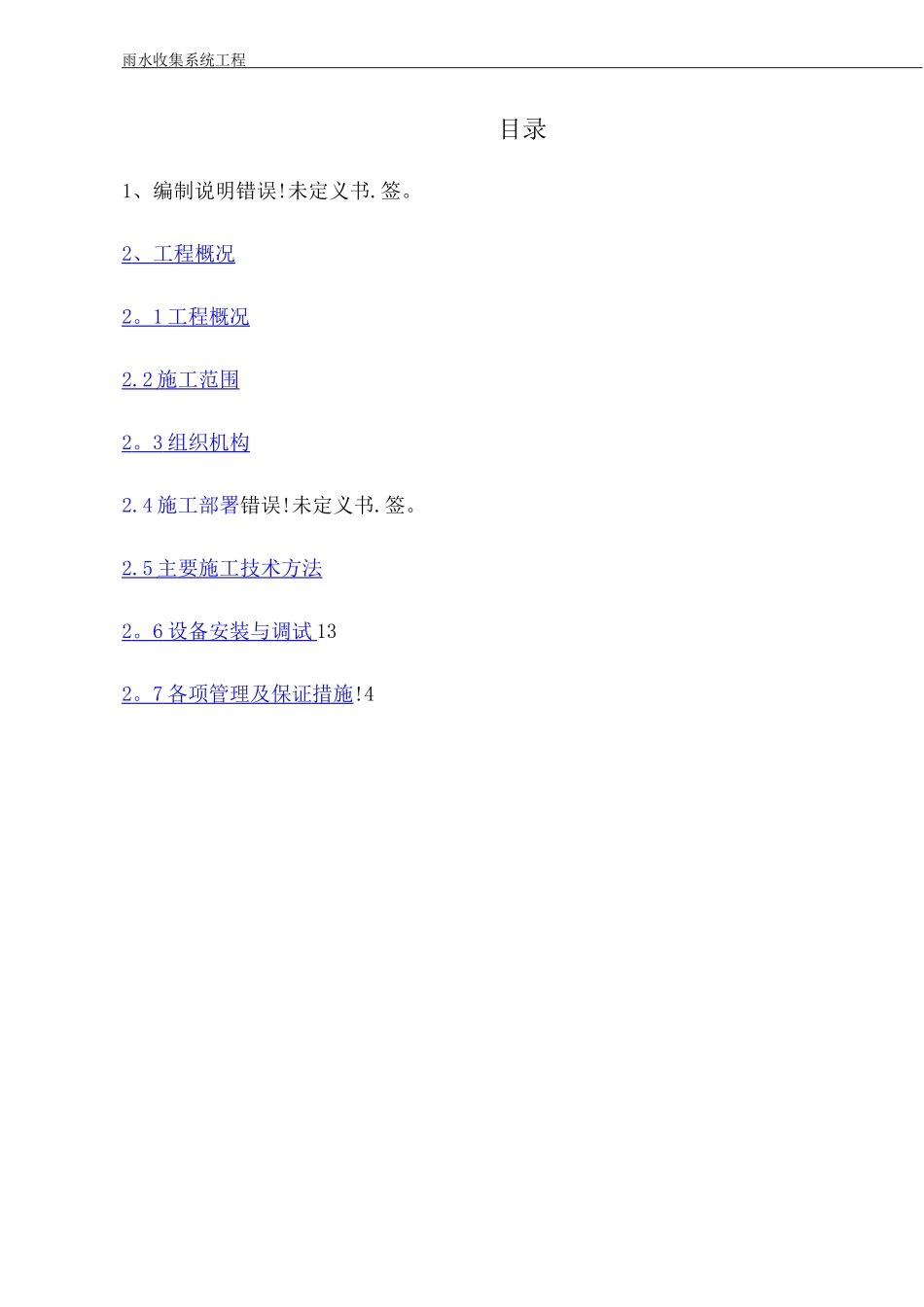

清华大学附属中学秦汉学校初中部雨水收集系统施工方案编制人：审核人：审批人：编制单位：石家庄国通建材有限公司编制日期：2025-10雨水收集系统工程目录1、编制说明错误!未定义书.签。2 、工程概况 2 。 1 工程概况 2.2 施工范围 2 。 3 组织机构 2.4 施工部署错误!未定义书.签。2.5 主要施工技术方法 2 。 6 设备安装与调试 132 。 7 各项管理及保证措施 !4雨水收集系统工程1、编制说明编制依据1、本工程概况。2、本工程设计图纸及设计变更、施工图审查意见回复、设计回复、技术核定等结构施工纲领性文件。3、本工程经审批的施工组织设计。4、本工程所涉及的国家或行业法律规范、规程、技术法规、标准，地方标准:1）、《建筑与小区雨水利用工程技术法律规范》GB 504-262）、《建筑给水排水设计法律规范》GB 515 — 233）、《室外排水设计法律规范》GB 514 — 264）、《室外给水设计法律规范》GB 513 — 265）、《给水排水工程结构设计法律规范》（GCJ69 — 84）5、公司相关技术管理办法。2、工程概况2.1 工程概况秦汉新城清华大学附属中学（秦汉学校初中部）工程（以下简称本工程），建设地点位于陕西省西咸新区秦汉新城，兰池二路以北，兰池路以南,清华附中秦汉学校高中部以东，秦宫三路以西；由西安建筑科技大学建筑设计讨论院进行施工图设计；建设单位为陕西省西咸新区秦汉新城开发建设集团有限责任公司。雨水收集系统工程本工程依据招标文件要求计划工期 340 日历天，本工程要求达到的质量目标为符合国家 GB503—21 各项《建筑工程质量统一验收标准》。本项目收集利用项目范围内可收集的雨水，通过下垫面雨水排放收集系统进行收集，雨水经初期弃流、沉淀过滤、截污后进 APP 模块组合式一体化雨水利用构筑物内。回用雨水主要用于绿化浇灌及道路冲洗。整个系统基础为混凝土整体垫层，雨水截污挂篮井规格为 7（井径）* 3 （进/出水）内含不锈钢挂篮、雨水弃流井规格为 7 （井径）*3（进/出水）* 110（弃流），进水排污井、回用井使用 UPVC 管件组合式雨水检查井，其规格均为 6 （井径）* 30 （高度）。雨水进水过滤系统采纳渗透过滤形式，减少树叶、石块及其它污染物进入系统可能性，过滤只依靠液面静压力完成，符合雨水回用处理简单这一原则、且出水水质优于法律规范要求雨水回用的水质标准。雨水处理后设计排污泵排污量为 27m3/h 且间断排泥，设计供水泵供水量为 15m3/h.水池设置于...
