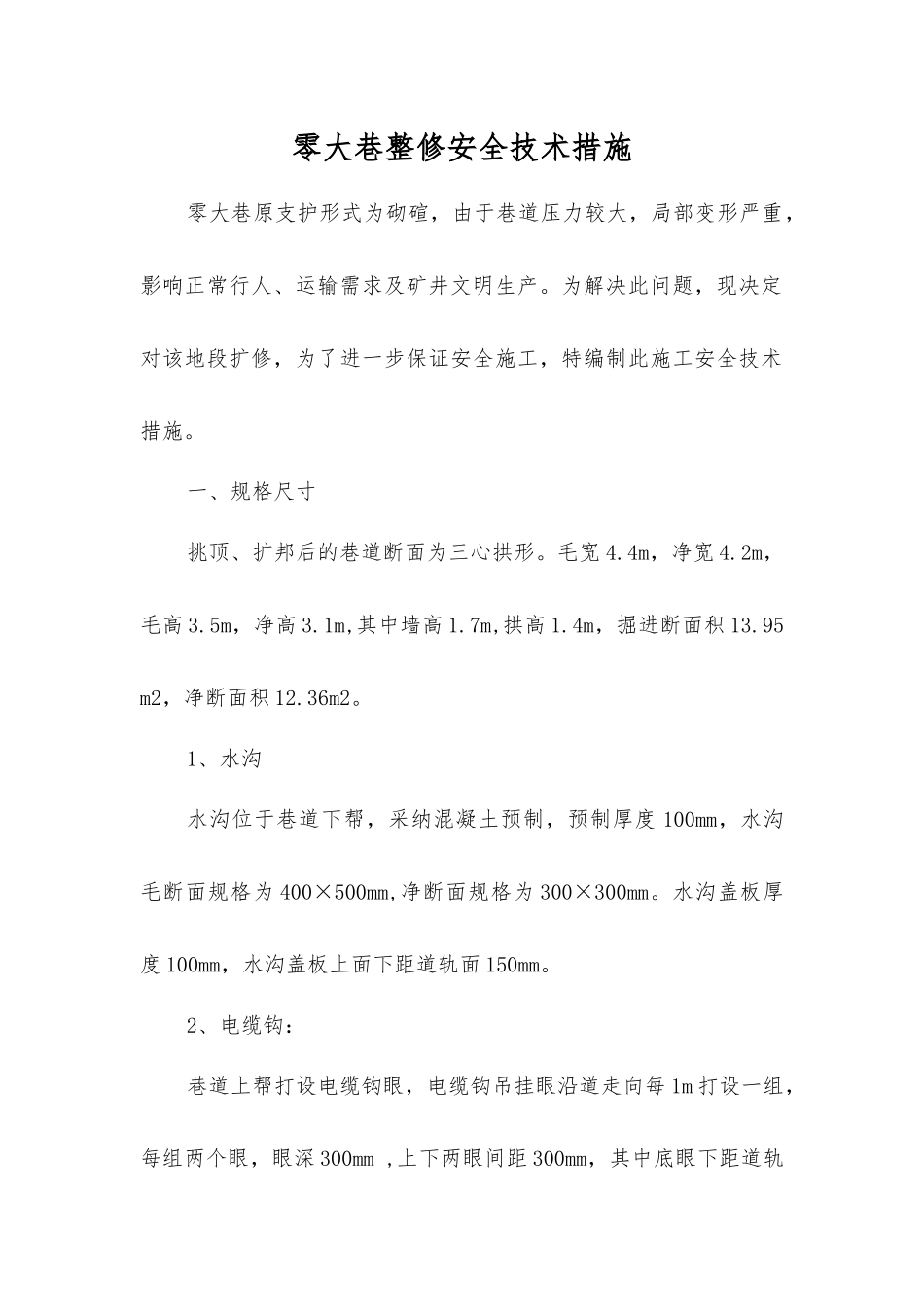

零大巷整修安全技术措施

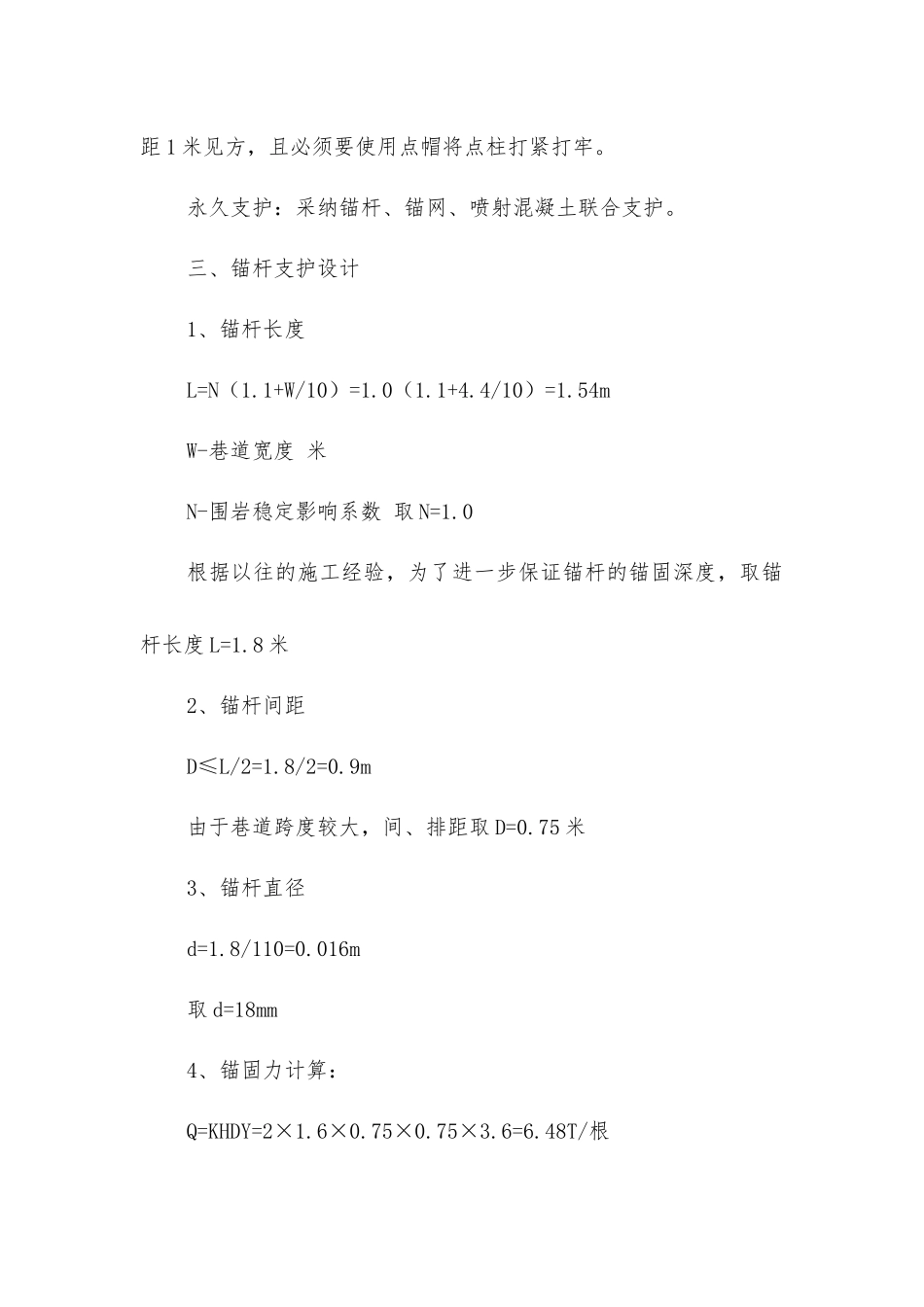

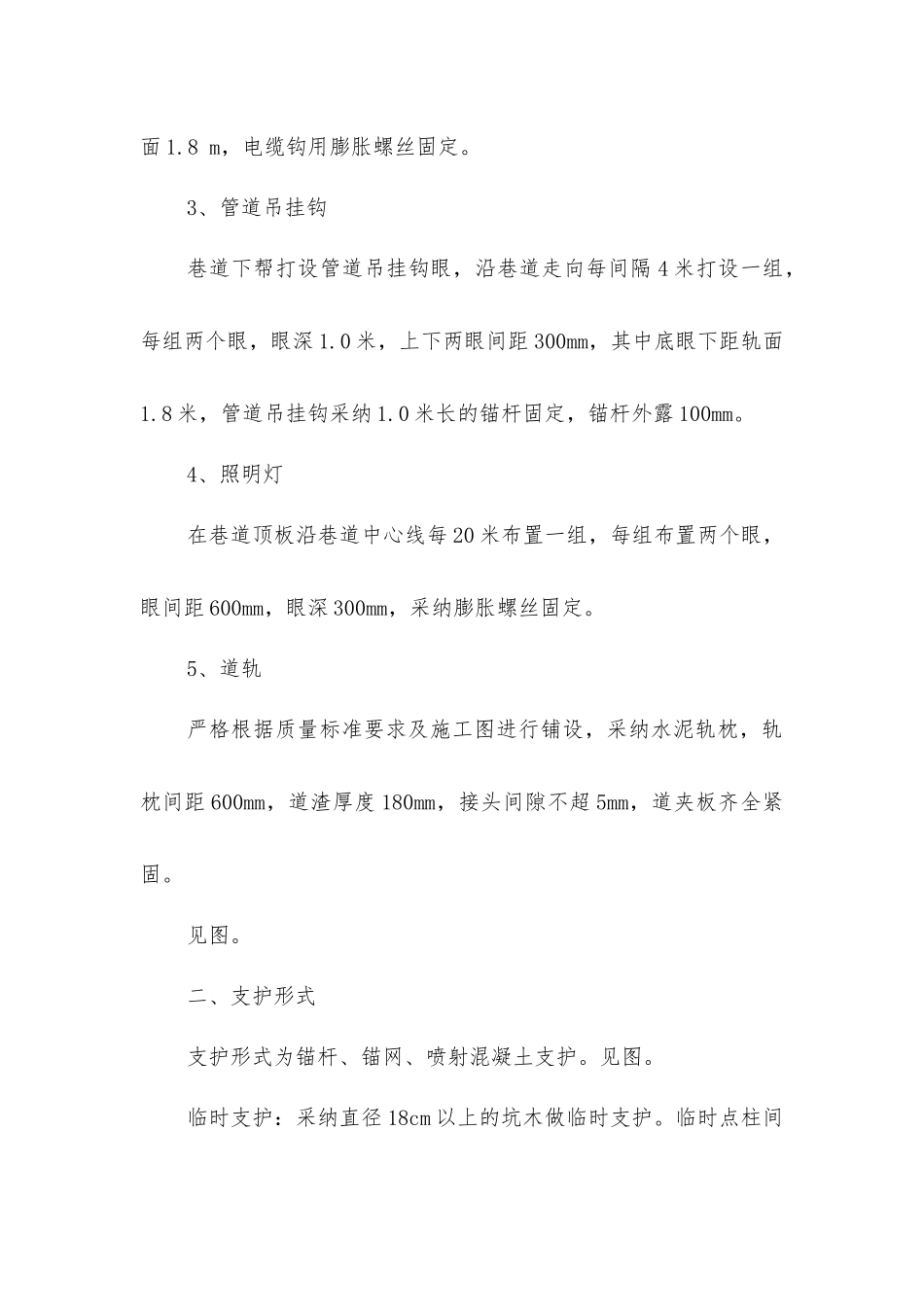

零大巷整修安全技术措施零大巷原支护形式为砌碹，由于巷道压力较大，局部变形严重，影响正常行人、运输需求及矿井文明生产。为解决此问题，现决定对该地段扩修，为了进一步保证安全施工，特编制此施工安全技术措施。一、规格尺寸挑顶、扩邦后的巷道断面为三心拱形。毛宽 4.4m，净宽 4.2m，毛高 3.5m，净高 3.1m,其中墙高 1.7m,拱高 1.4m，掘进断面积 13.95 m2，净断面积 12.36m2。1、水沟水沟位于巷道下帮，采纳混凝土预制，预制厚度 100mm，水沟毛断面规格为 400×500mm,净断面规格为 300×300mm。水沟盖板厚度 100mm，水沟盖板上面下距道轨面 150mm。2、电缆钩：巷道上帮打设电缆钩眼，电缆钩吊挂眼沿道走向每 1m 打设一组，每组两个眼，眼深 300mm ,上下两眼间距 300mm，其中底眼下距道轨面 1.8 m，电缆钩用膨胀螺丝固定。3、管道吊挂钩巷道下帮打设管道吊挂钩眼，沿巷道走向每间隔 4 米打设一组，每组两个眼，眼深 1.0 米，上下两眼间距 300mm，其中底眼下距轨面1.8 米，管道吊挂钩采纳 1.0 米长的锚杆固定，锚杆外露 100mm。4、照明灯在巷道顶板沿巷道中心线每 20 米布置一组，每组布置两个眼，眼间距 600mm，眼深 300mm，采纳膨胀螺丝固定。5、道轨严格根据质量标准要求及施工图进行铺设，采纳水泥轨枕，轨枕间距 600mm，道渣厚度 180mm，接头间隙不超 5mm，道夹板齐全紧固。见图。二、支护形式支护形式为锚杆、锚网、喷射混凝土支护。见图。临时支护：采纳直径 18cm 以上的坑木做临时支护。临时点柱间距 1 米见方，且必须要使用点帽将点柱打紧打牢。永久支护：采纳锚杆、锚网、喷射混凝土联合支护。三、锚杆支护设计1、锚杆长度L=N（1.1+W/10）=1.0（1.1+4.4/10）=1.54mW-巷道宽度 米N-围岩稳定影响系数 取 N=1.0根据以往的施工经验，为了进一步保证锚杆的锚固深度，取锚杆长度 L=1.8 米2、锚杆间距D≤L/2=1.8/2=0.9m由于巷道跨度较大，间、排距取 D=0.75 米3、锚杆直径d=1.8/110=0.016m取 d=18mm4、锚固力计算：Q=KHDY=2×1.6×0.75×0.75×3.6=6.48T/根K-安全系数 取 K=2H-软弱岩层厚度 取 1.6 米D-锚杆间距 米Y-岩层的平均容重根据以上计算：选 用 Φ18×1800mm 树 脂 锚 杆 ， 排 距 750±20mm ， 间 距750±20mm。树脂药卷规格为 Φ28×350mm，每个锚杆眼用 2 卷树脂药卷，锚杆外露 50mm；锚固力不少于 7 吨。5、锚网：采纳网格直径为 50×50mm、网丝直径...
