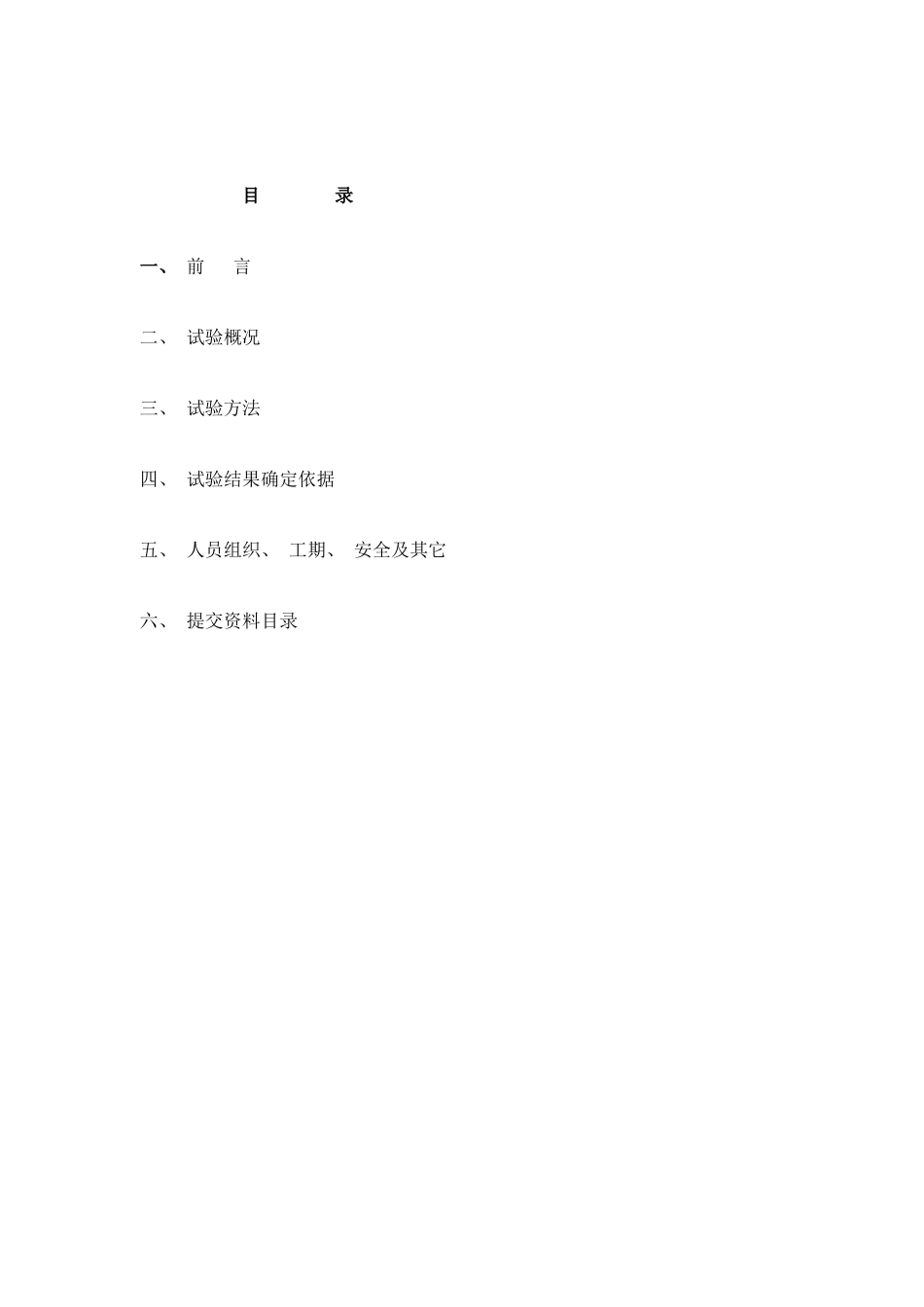

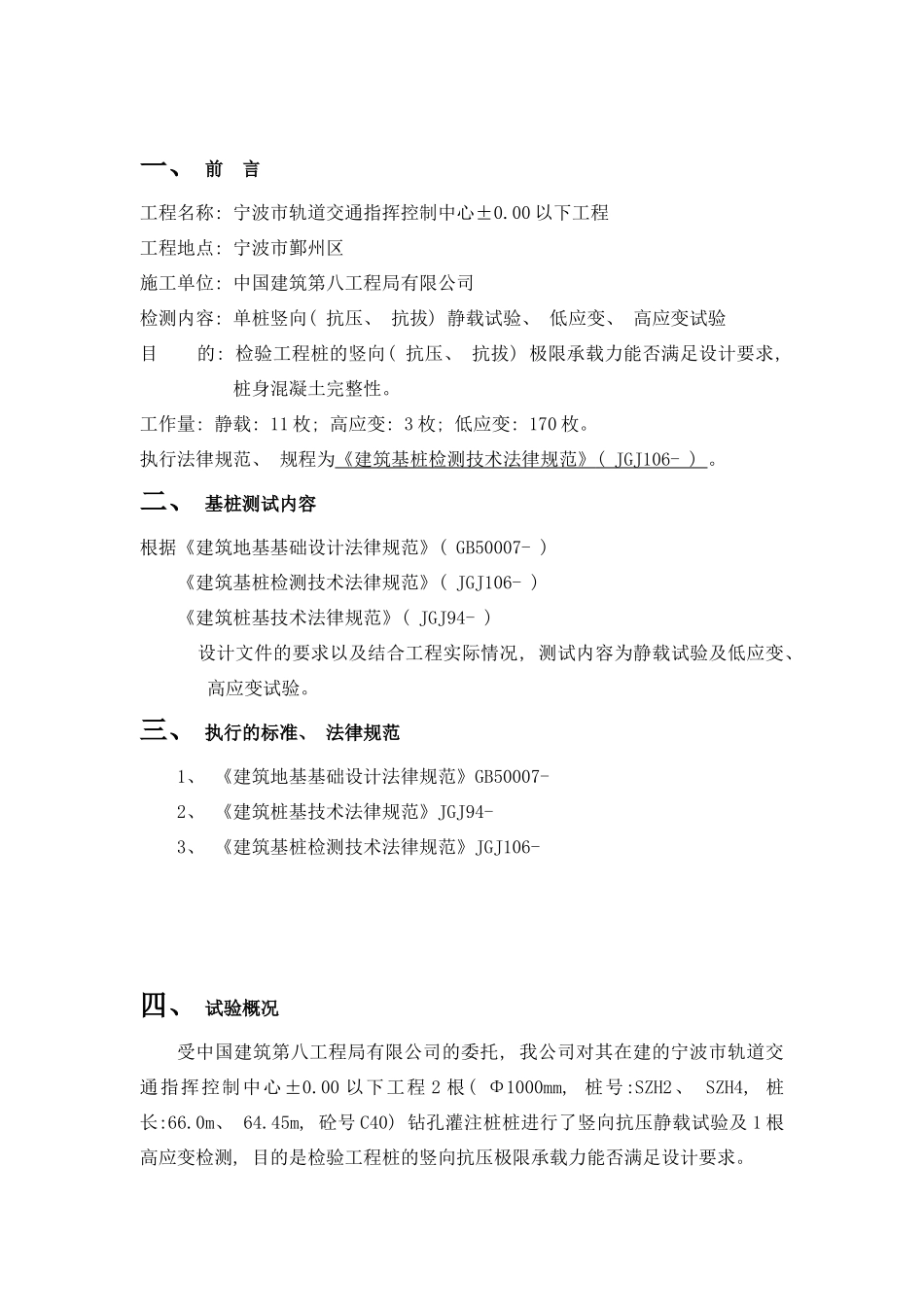

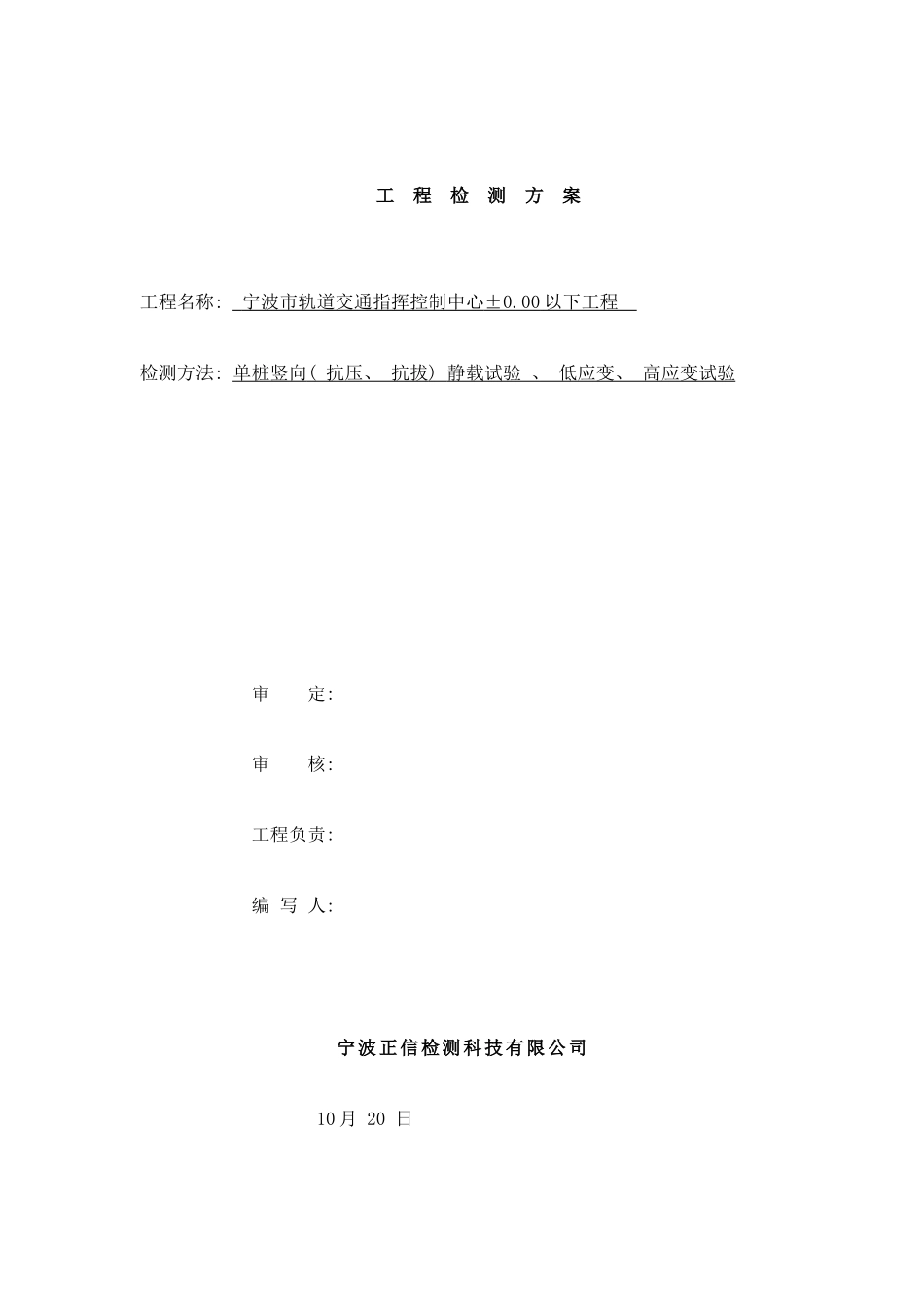

工 程 检 测 方 案工程名称: 宁波市轨道交通指挥控制中心 ±0.00 以下工程 检测方法: 单桩竖向 ( 抗压、 抗拔 ) 静载试验 、 低应变、 高应变试验 审 定: 审 核: 工程负责: 编 写 人: 宁波正信检测科技有限公司 10 月 20 日目 录一、 前 言二、 试验概况三、 试验方法四、 试验结果确定依据五、 人员组织、 工期、 安全及其它六、 提交资料目录一、 前 言工程名称: 宁波市轨道交通指挥控制中心±0.00 以下工程工程地点: 宁波市鄞州区施工单位: 中国建筑第八工程局有限公司 检测内容: 单桩竖向( 抗压、 抗拔) 静载试验、 低应变、 高应变试验目 的: 检验工程桩的竖向( 抗压、 抗拔) 极限承载力能否满足设计要求, 桩身混凝土完整性。工作量: 静载: 11 枚; 高应变: 3 枚; 低应变: 170 枚。执行法律规范、 规程为《建筑基桩检测技术法律规范》 ( JGJ106- ) 。二、 基桩测试内容根据《建筑地基基础设计法律规范》( GB50007- ) 《建筑基桩检测技术法律规范》( JGJ106- ) 《建筑桩基技术法律规范》( JGJ94- ) 设计文件的要求以及结合工程实际情况, 测试内容为静载试验及低应变、 高应变试验。三、 执行的标准、 法律规范1、 《建筑地基基础设计法律规范》GB50007- 2、 《建筑桩基技术法律规范》JGJ94- 3、 《建筑基桩检测技术法律规范》JGJ106- 四、 试验概况受中国建筑第八工程局有限公司的委托, 我公司对其在建的宁波市轨道交通指挥控制中心±0.00 以下工程 2 根( Φ1000mm, 桩号:SZH2、 SZH4, 桩长:66.0m、 64.45m, 砼号 C40) 钻孔灌注桩桩进行了竖向抗压静载试验及 1 根高应变检测, 目的是检验工程桩的竖向抗压极限承载力能否满足设计要求。1.静载试验( 1) 压重平台反力装置示意( 略) 压重平台采纳伞形反力平台等形式。堆载材料为砂袋, 压重量不得小于预估最大试验荷载的 1.2 倍。( 2) 试验设备荷载测试仪表: 荷重施加由 3 只 500t 千斤顶( 抗拔静载用 1 只 500 t 千斤顶) 与一套高压油路组成, 千斤顶上安装一只压力传感器、 油泵上安装一只高精度油压表, 桩顶受荷大小由压力传感器( 由 RS-JYB 静力载荷测试仪自动测读) 测读。沉降( 上拔) 观测仪表: 沉降( 上拔) 变形由 4 只量 50mm 计电位移计对称安装在桩顶处, 桩顶沉降( 上拔) 变形由计电位移计( RS-JYB 静力载荷测试仪自动测读) 。...
