非开挖水平定向钻牵引管专项施工方案

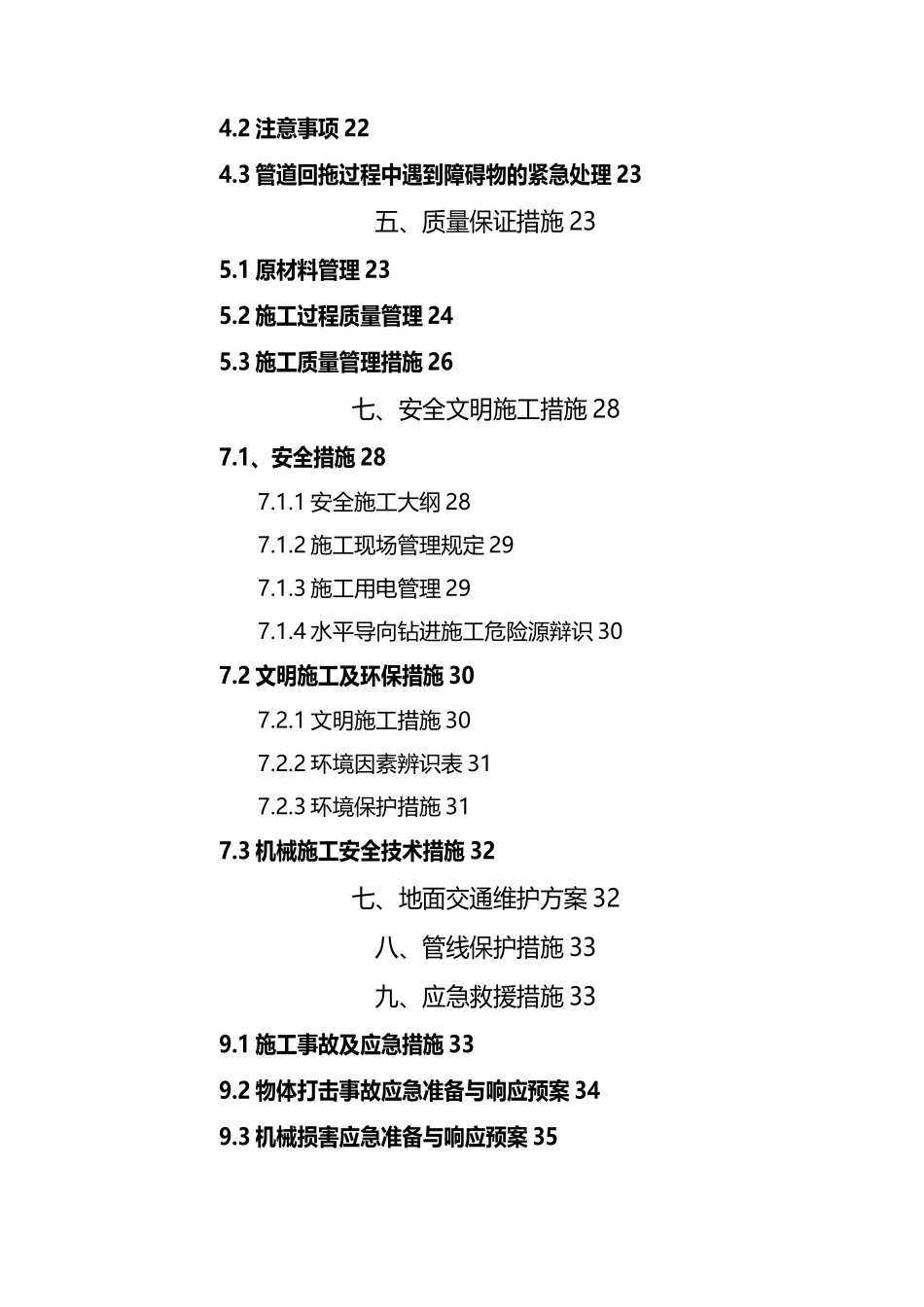

非开挖水平定向钻牵引管专项施工方案目录一、工程概述 11.1 工程概况 11.2 场地工程地质情况 11.2.1 工程地质条件 11.2.2 施工方案选择 11.2.3 管材选用 1二、编制依据 1三、非开挖水平定向钻牵引管技术方案 23.1 穿越部位地段地点 23.1.1 定向穿越点统计 23.1.2 定向钻穿越点 33.2 具体情况 83.3 连接方法 83.4 设备的选用及管线敷设受力分析及泥浆要求 93.5 水平定向钻牵引管施工技术 93.5.1 施工方法介绍 93.5.2 施工步骤 133.5.4 施工进度(各段定向钻穿越)203.5.5 施工设计曲线示意图 203.5.6 泥浆添加剂用量 203.5.7 主要设备材料表 21四、施工关键技术措施 224.1 关键工序、特别过程的实施控制 224.2 注意事项 224.3 管道回拖过程中遇到障碍物的紧急处理 23五、质量保证措施 235.1 原材料管理 235.2 施工过程质量管理 245.3 施工质量管理措施 26七、安全文明施工措施 287.1、安全措施 287.1.1 安全施工大纲 287.1.2 施工现场管理规定 297.1.3 施工用电管理 297.1.4 水平导向钻进施工危险源辩识 307.2 文明施工及环保措施 307.2.1 文明施工措施 307.2.2 环境因素辨识表 317.2.3 环境保护措施 317.3 机械施工安全技术措施 32七、地面交通维护方案 32八、管线保护措施 33九、应急救援措施 339.1 施工事故及应急措施 339.2 物体打击事故应急准备与响应预案 349.3 机械损害应急准备与响应预案 359.4 触电事故应急准备与响应预案 37非开挖水平定向钻牵引管专项施工方案一、工程概述1.1 工程概况本方案主要针对的交通工程信号灯系统、安监工程社会治安视频监控系统横穿 G105 主线的过路管线采纳的非开挖水平定向钻牵引管技术施工。1.2 场地工程地质情况1.2.1 工程地质条件本项目改造范围与《G105 国道（粤西沿海高速公路出口至梅华西立交段）快速化改造工程》一致，该工程地质勘测资料满足本项目设计深度要求。根据相邻场区及原道路的地质报告揭示，场内岩土自上而下分为：人工填土（耕植土）（Qml）、第四系海陆交互相沉积层（Qme）淤泥、第四层冲积层（Qal）粘土、砾砂、粉质粘土、粗砂和第四系残积层（Qel）砂质粘土及微风化花岗岩（γ）。燕山期花岗岩各风化层构成场地的岩石基底，均有较高的强度及较小变形的特点，为场地内良好的天然地基土或深基础持力层。1.2.2 施工方案选择根据场地工程地质条件及勘察报告及设计文件，采纳非开挖水平定向钻牵...
