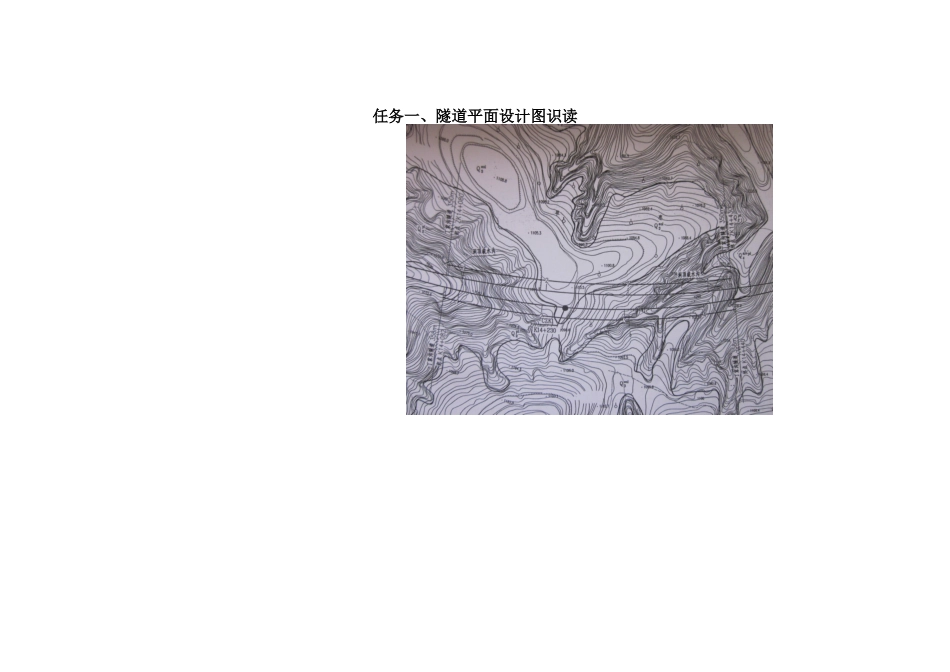

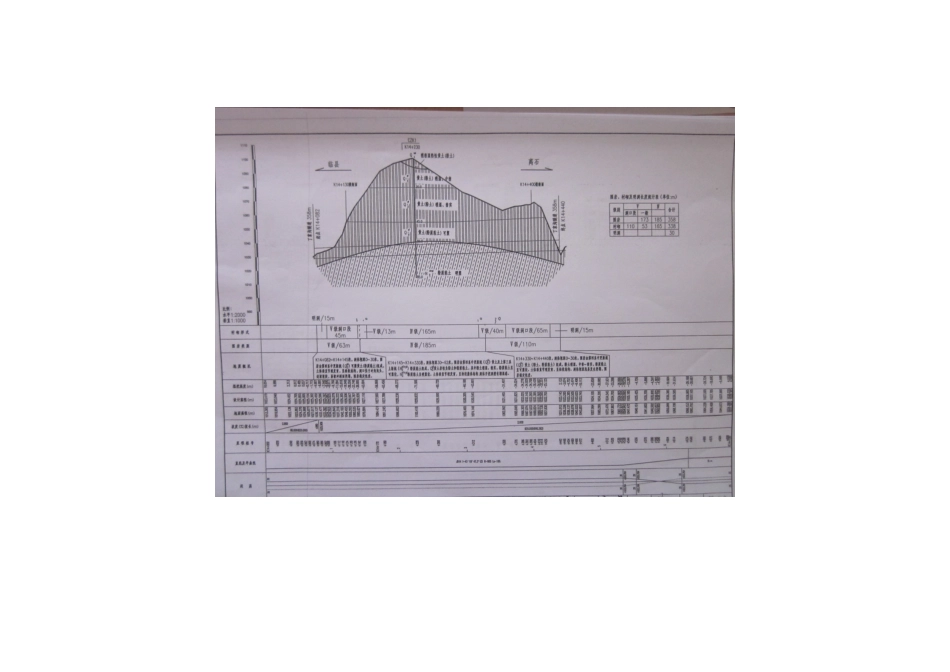

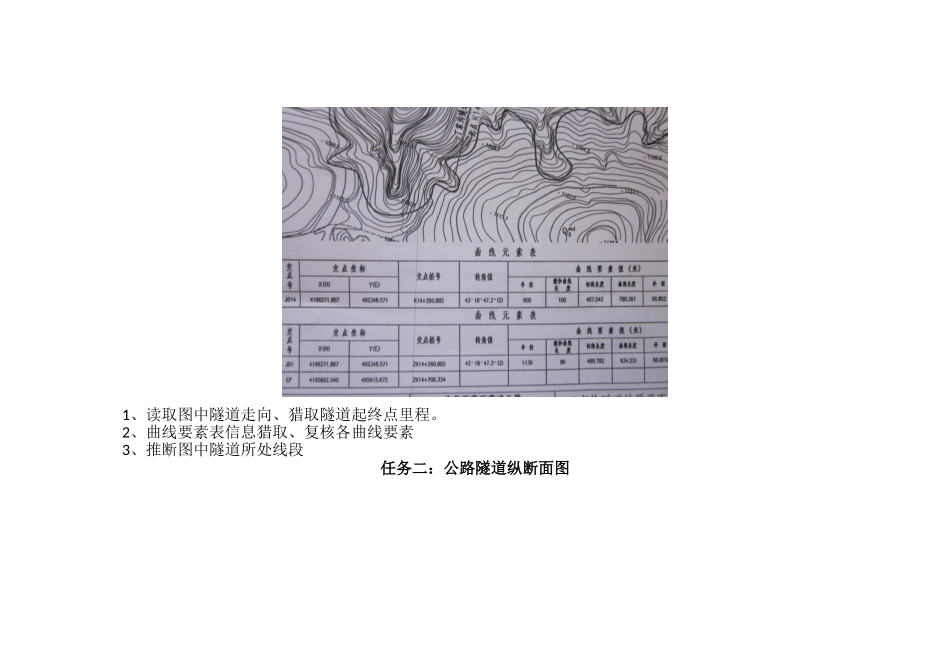

任务一、隧道平面设计图识读 1、读取图中隧道走向、猎取隧道起终点里程。2、曲线要素表信息猎取、复核各曲线要素3、推断图中隧道所处线段任务二：公路隧道纵断面图里程高程比例、纵断面设计图包含信息、重点掌握高程设计线的位置假设某天掌子面里程 K14+398 根据图中设计信息计算开挖放样拱顶设计高程任务三：公路隧道建筑限界1、公路建筑限界包括内容 2、公路净空与建筑限界关系 3、思考图中隧道路面中心线与隧道中心线为什么不重合？MFHby。任务三：公路隧道洞口工程结构识读 一、对比两张图找出公路隧道洞口工程以下项目 洞口开挖、洞口防排水、洞门工程、明洞、边、仰坡、截水沟二、早进洞、晚出洞思想 接长明洞三、明洞设计思路四、洞门：位于隧道出入口处，用来保护洞口土体和边坡稳定，排除仰坡流下的水。它由端墙、翼墙及端墙背部的排水系统所组成。wvkzT。隧道长度：洞门量端墙间距离L=1350m 推断隧道属于哪种隧道五、边、仰坡防护图中采纳的方式 六、当洞口可能出现地层滑坡、倒塌、偏压时，应实行下列相应的预防措施：(1)滑坡 可实行地表锚杆、深基桩、挡墙、土袋或石笼等加固措施。(2)倒塌 可实行喷射混凝土、地表锚杆、锚索、防落石棚、化学药液注浆加固等措施。(3)偏压 可实行平衡压重填土、护坡挡墙或对偏压上方地层挖切等措施，以减轻偏压力。(4)开挖中对地层动态应进行监控量测，检查各种处理措施的可靠性。练习：图中明洞的长度、明暗结合处里程桩号思考题：为什么要设置明洞？任务五：认识公路隧道衬砌结构 初期支护项目：锚杆、拱架、钢筋网 任务六：认识公路隧道排水结构 1、识别施工防排水、结构防排水
