预制场的施工方案

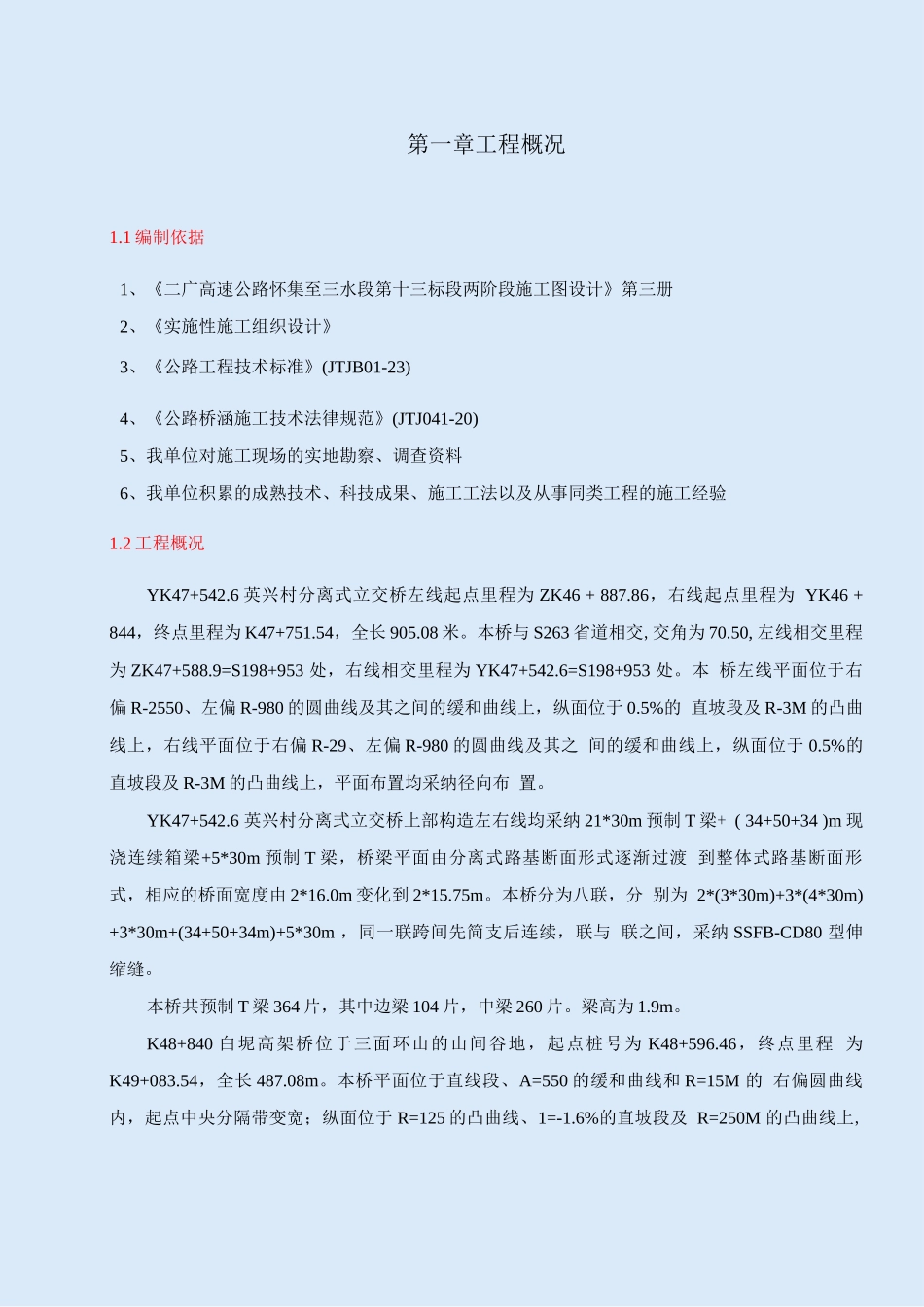

第一章工程概况1.1 编制依据1、《二广高速公路怀集至三水段第十三标段两阶段施工图设计》第三册2、《实施性施工组织设计》3、《公路工程技术标准》(JTJB01-23)4、《公路桥涵施工技术法律规范》(JTJ041-20)5、我单位对施工现场的实地勘察、调查资料6、我单位积累的成熟技术、科技成果、施工工法以及从事同类工程的施工经验1.2 工程概况YK47+542.6 英兴村分离式立交桥左线起点里程为 ZK46 + 887.86，右线起点里程为 YK46 + 844，终点里程为 K47+751.54，全长 905.08 米。本桥与 S263 省道相交,交角为 70.50, 左线相交里程为 ZK47+588.9=S198+953 处，右线相交里程为 YK47+542.6=S198+953 处。本 桥左线平面位于右偏 R-2550、左偏 R-980 的圆曲线及其之间的缓和曲线上，纵面位于 0.5%的 直坡段及 R-3M 的凸曲线上，右线平面位于右偏 R-29、左偏 R-980 的圆曲线及其之 间的缓和曲线上，纵面位于 0.5%的直坡段及 R-3M 的凸曲线上，平面布置均采纳径向布 置。YK47+542.6 英兴村分离式立交桥上部构造左右线均采纳 21*30m 预制 T 梁+ ( 34+50+34 )m 现浇连续箱梁+5*30m 预制 T 梁，桥梁平面由分离式路基断面形式逐渐过渡 到整体式路基断面形式，相应的桥面宽度由 2*16.0m 变化到 2*15.75m。本桥分为八联，分 别为 2*(3*30m)+3*(4*30m) +3*30m+(34+50+34m)+5*30m ，同一联跨间先简支后连续，联与 联之间，采纳 SSFB-CD80 型伸缩缝。本桥共预制 T 梁 364 片，其中边梁 104 片，中梁 260 片。梁高为 1.9m。K48+840 白坭高架桥位于三面环山的山间谷地，起点桩号为 K48+596.46，终点里程 为K49+083.54，全长 487.08m。本桥平面位于直线段、A=550 的缓和曲线和 R=15M 的 右偏圆曲线内，起点中央分隔带变宽；纵面位于 R=125 的凸曲线、1=-1.6%的直坡段及 R=250M 的凸曲线上,本桥上部采纳 16*30m 预应力砼 T 梁，分为四联，为 4*(4*30m)。本桥共预制 T 梁 224 片，其中边梁 64 片，中梁 160 片。梁高为 1.9m。两桥合计预制 T 梁 588 片，其中边梁 168 片，中梁 420 片。1.3 主要工程数量主要工程数量详见下表 1.3-1预制 T 梁主要工程数量表 表 1.3-1部位预制 T 梁 材料名称规格数量白坭高架桥 224 片I 级钢筋KG274267II 级钢筋1 11:KG*806117-r-------------------------①15.2 钢绞线------------------------KGr------------------------...
