预应力竹节桩试桩方案

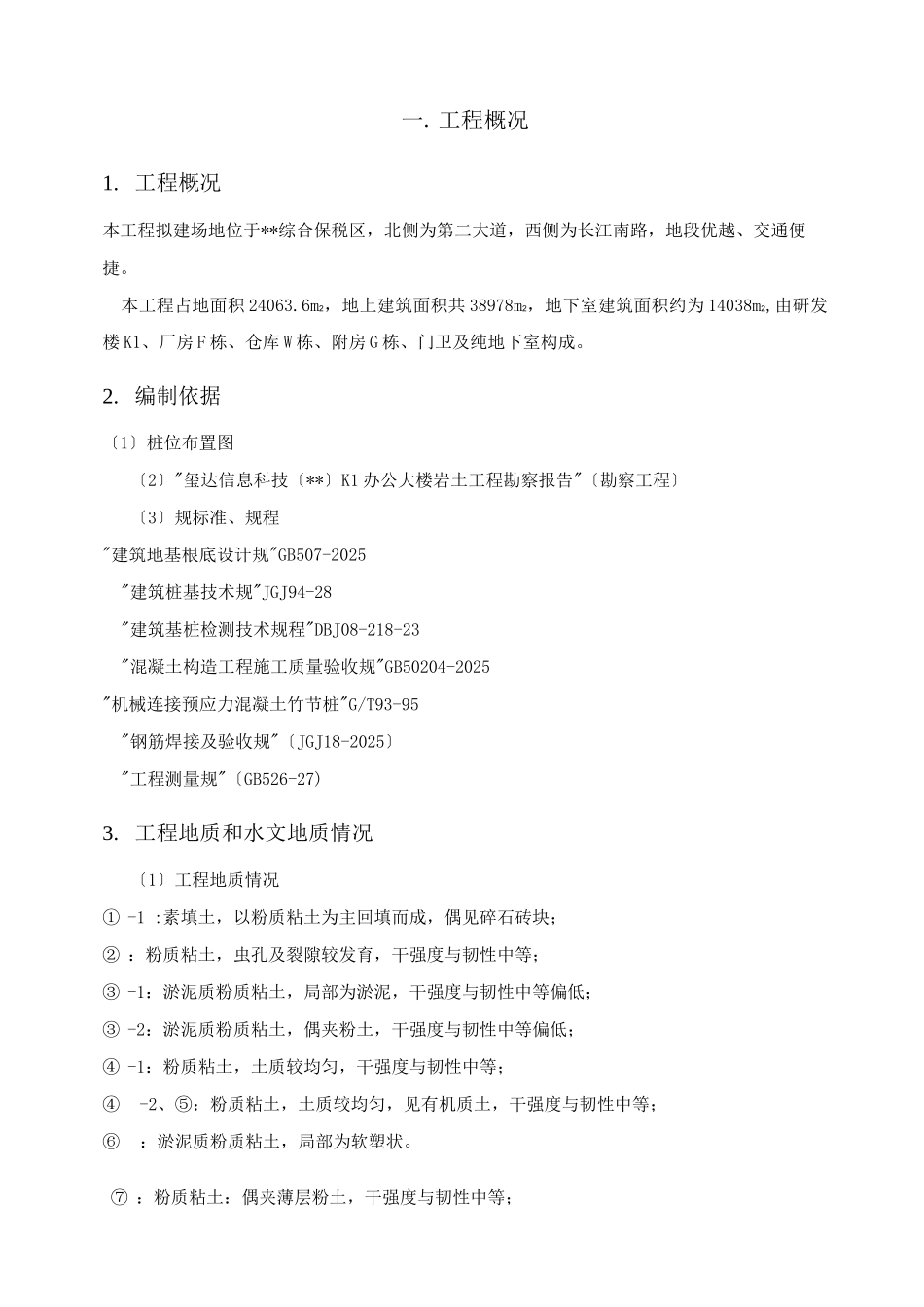

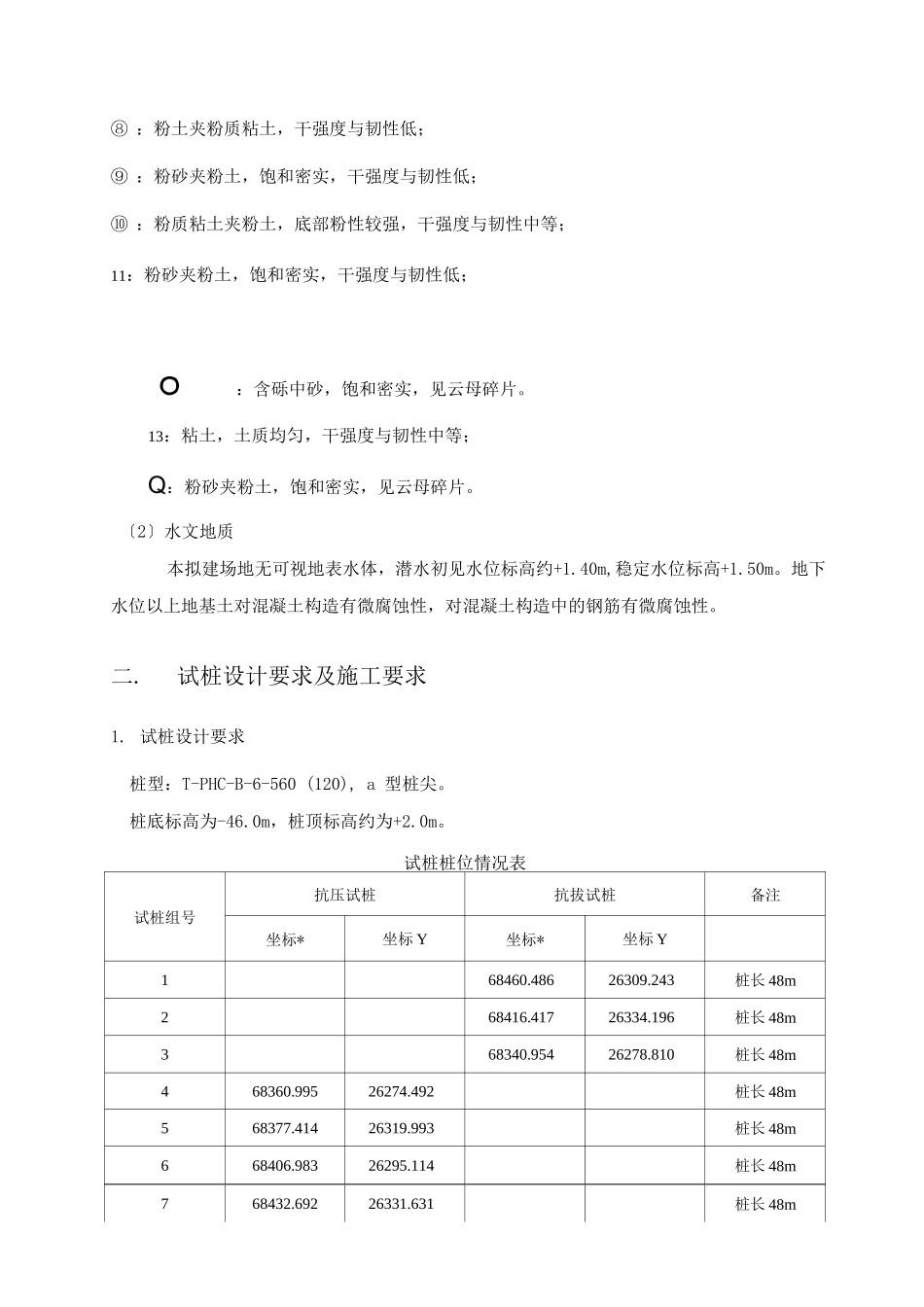

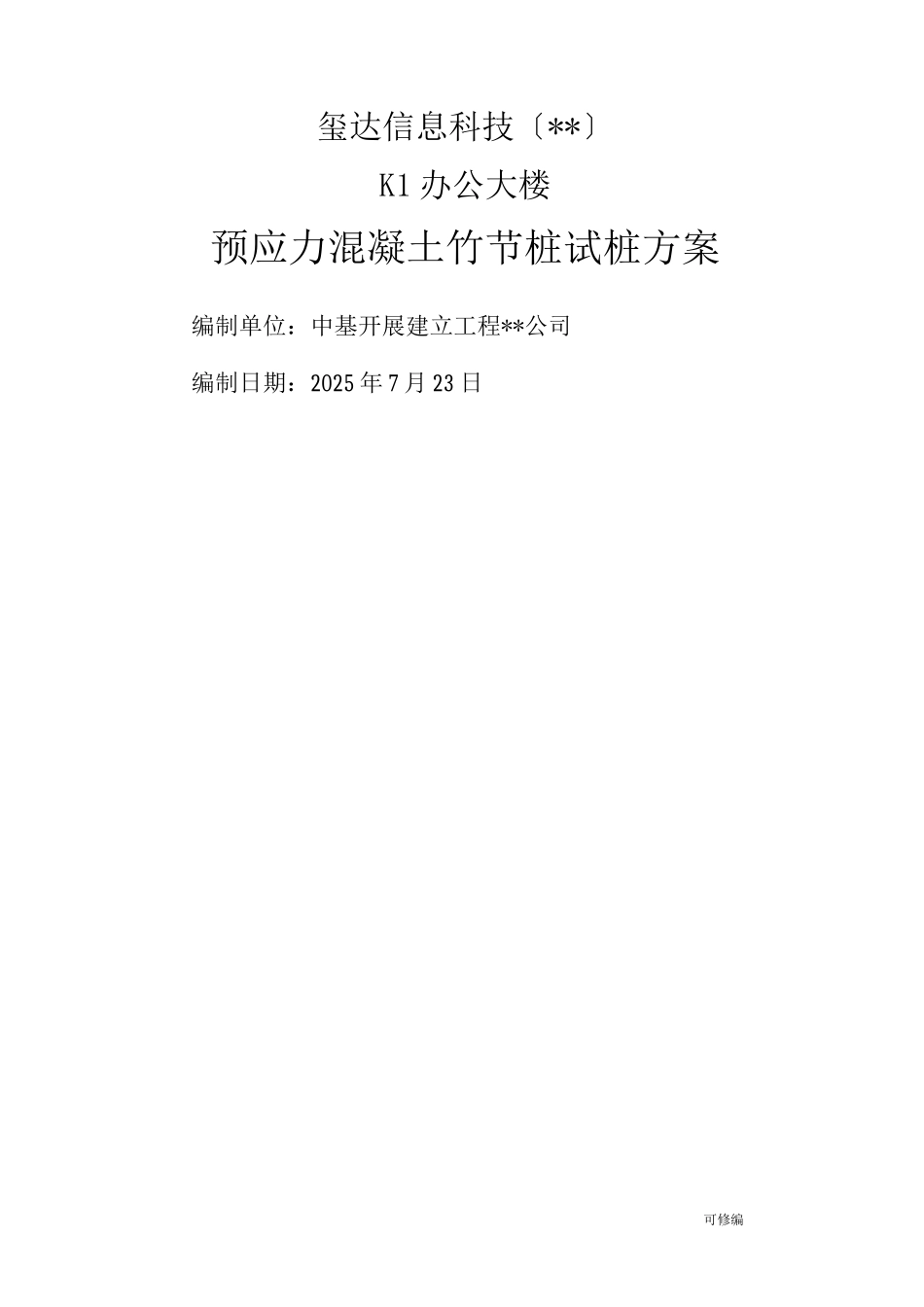

玺达信息科技〔**〕K1 办公大楼预应力混凝土竹节桩试桩方案编制单位：中基开展建立工程**公司编制日期：2025 年 7 月 23 日可修编一.工程概况1. 工程概况本工程拟建场地位于**综合保税区，北侧为第二大道，西侧为长江南路，地段优越、交通便捷。本工程占地面积 24063.6m2，地上建筑面积共 38978m2，地下室建筑面积约为 14038m2,由研发楼 K1、厂房 F 栋、仓库 W 栋、附房 G 栋、门卫及纯地下室构成。2. 编制依据〔1〕桩位布置图〔2〕"玺达信息科技〔**〕K1 办公大楼岩土工程勘察报告"〔勘察工程〕〔3〕规标准、规程"建筑地基根底设计规"GB507-2025"建筑桩基技术规"JGJ94-28"建筑基桩检测技术规程"DBJ08-218-23"混凝土构造工程施工质量验收规"GB50204-2025"机械连接预应力混凝土竹节桩"G/T93-95"钢筋焊接及验收规"〔JGJ18-2025〕"工程测量规"〔GB526-27)3. 工程地质和水文地质情况〔1〕工程地质情况① -1 :素填土，以粉质粘土为主回填而成，偶见碎石砖块；② ：粉质粘土，虫孔及裂隙较发育，干强度与韧性中等；③ -1：淤泥质粉质粘土，局部为淤泥，干强度与韧性中等偏低；③ -2：淤泥质粉质粘土，偶夹粉土，干强度与韧性中等偏低；④ -1：粉质粘土，土质较均匀，干强度与韧性中等；④-2、⑤：粉质粘土，土质较均匀，见有机质土，干强度与韧性中等；⑥：淤泥质粉质粘土，局部为软塑状。⑦ ：粉质粘土：偶夹薄层粉土，干强度与韧性中等；⑧ ：粉土夹粉质粘土，干强度与韧性低；⑨ ：粉砂夹粉土，饱和密实，干强度与韧性低；⑩ ：粉质粘土夹粉土，底部粉性较强，干强度与韧性中等；11：粉砂夹粉土，饱和密实，干强度与韧性低；。：含砾中砂，饱和密实，见云母碎片。13：粘土，土质均匀，干强度与韧性中等；Q：粉砂夹粉土，饱和密实，见云母碎片。〔2〕水文地质本拟建场地无可视地表水体，潜水初见水位标高约+1.40m,稳定水位标高+1.50m。地下水位以上地基土对混凝土构造有微腐蚀性，对混凝土构造中的钢筋有微腐蚀性。二.试桩设计要求及施工要求1. 试桩设计要求桩型：T-PHC-B-6-560 (120), a 型桩尖。桩底标高为-46.0m，桩顶标高约为+2.0m。试桩桩位情况表试桩组号抗压试桩抗拔试桩备注坐标*坐标 Y坐标*坐标 Y168460.48626309.243桩长 48m268416.41726334.196桩长 48m368340.95426278.810桩长 48m468360.99526274.492桩长 48m568377.41426319.993桩长 48m668406.98326295.114桩长 48m768432.69226331.631桩长 ...
