风冷热泵系统施工方案

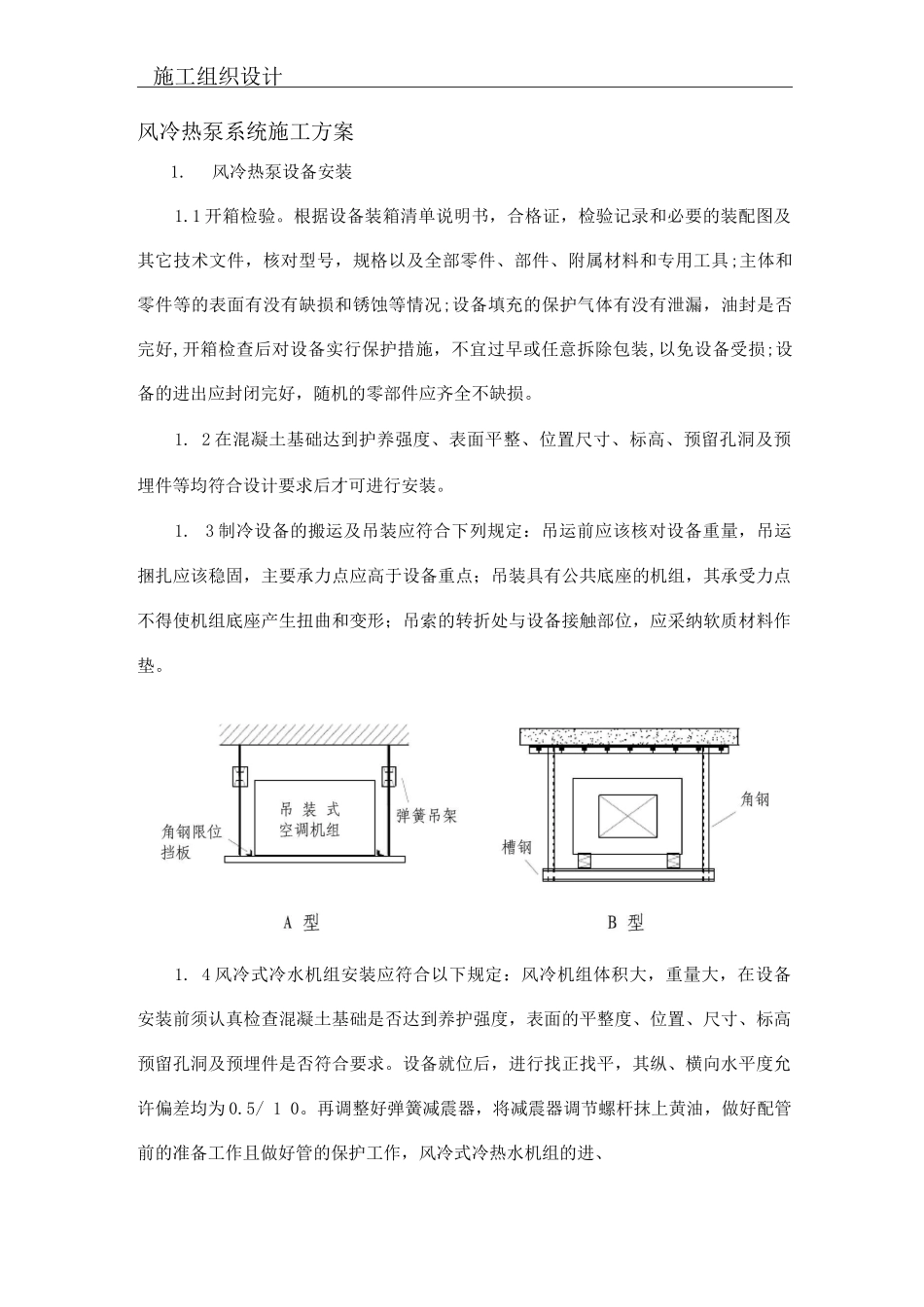

施工组织设计风冷热泵系统施工方案1.风冷热泵设备安装1.1 开箱检验。根据设备装箱清单说明书，合格证，检验记录和必要的装配图及其它技术文件，核对型号，规格以及全部零件、部件、附属材料和专用工具;主体和零件等的表面有没有缺损和锈蚀等情况;设备填充的保护气体有没有泄漏，油封是否完好,开箱检查后对设备实行保护措施，不宜过早或任意拆除包装,以免设备受损;设备的进出应封闭完好，随机的零部件应齐全不缺损。1. 2 在混凝土基础达到护养强度、表面平整、位置尺寸、标高、预留孔洞及预埋件等均符合设计要求后才可进行安装。1. 3 制冷设备的搬运及吊装应符合下列规定：吊运前应该核对设备重量，吊运捆扎应该稳固，主要承力点应高于设备重点；吊装具有公共底座的机组，其承受力点不得使机组底座产生扭曲和变形；吊索的转折处与设备接触部位，应采纳软质材料作垫。1. 4 风冷式冷水机组安装应符合以下规定：风冷机组体积大，重量大，在设备安装前须认真检查混凝土基础是否达到养护强度，表面的平整度、位置、尺寸、标高预留孔洞及预埋件是否符合要求。设备就位后，进行找正找平，其纵、横向水平度允许偏差均为 0.5/ 1 0。再调整好弹簧减震器，将减震器调节螺杆抹上黄油，做好配管前的准备工作且做好管的保护工作，风冷式冷热水机组的进、施工组织设计出水管连接位置正确，严密不漏。2.水泵的安装2. 1 安装前检查泵叶轮是否有阻滞、卡涩现象，声音是否正常。2.2 水泵就位后进行找平找正。通过调整垫铁，使之符合下列要求：整体泵安装以进出法兰面为基准进行找平，水平度允许偏差纵向 0.05mm/m,横向为 0.10mm/m;解体安装的泵以泵体加工面或进出法兰面为基准，纵向、横向的水平度允许偏差为。.05mm/m。2. 3 采纳联轴器传动的泵，两轴的对中偏差及两半联轴器两端面间隙要符合泵的技术文件要求和施工及验收法律规范要求。2.4 与泵连接的接管设置单独的支架，进出应设减振用的橡胶软接头。接管与水泵连接前，管路必须清洁；密封面和螺纹不能有损坏；相互连接的法兰端面或螺纹轴心必须平行、对中，不得借法兰螺栓或管接头强行连接。配管中要注意保护密封面，以保证连接处的气密性。2. 5 有拆检及清洗要求的泵体，须对泵进行拆检并编号，用机油清洗后再按编号重新组装。2 .6 水泵试车前,先拆除联轴器的螺栓，使电机与机械分离（不可拆除的或不需拆除的例外），盘车应灵活，无阻卡现象。检查完后，再重新连接联轴器并进行校对。打开泵...
