风机盘管加新风系统示例

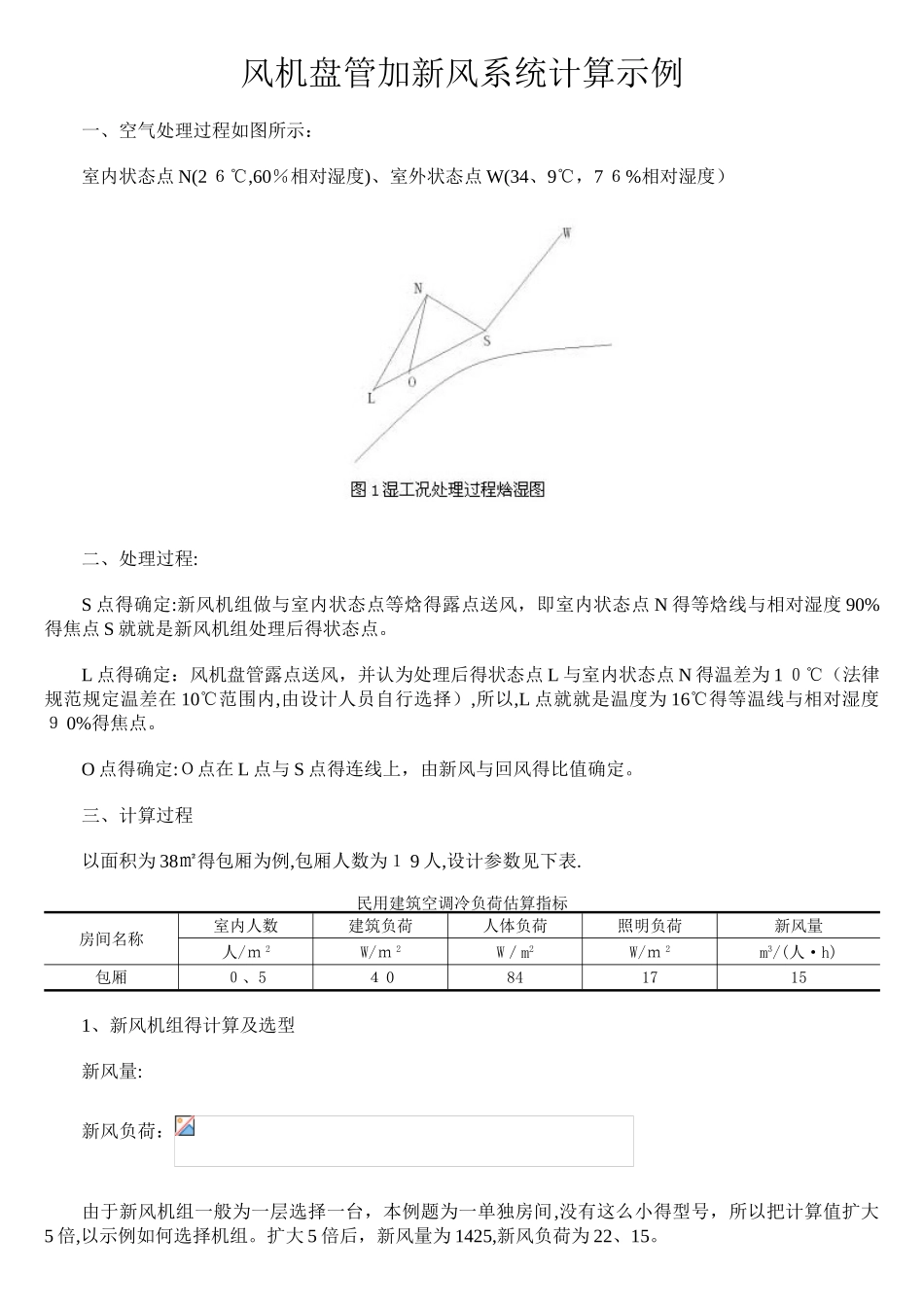

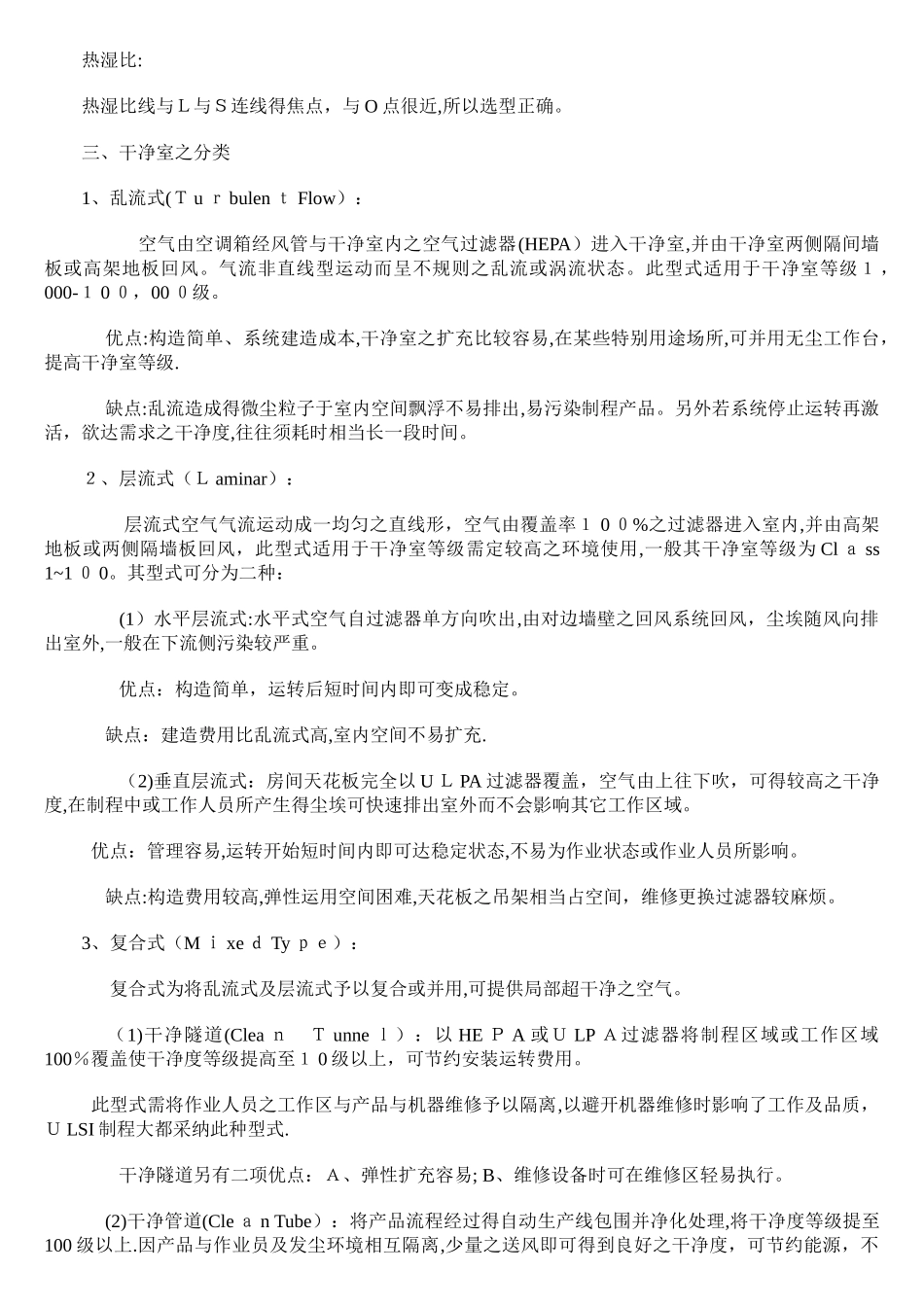

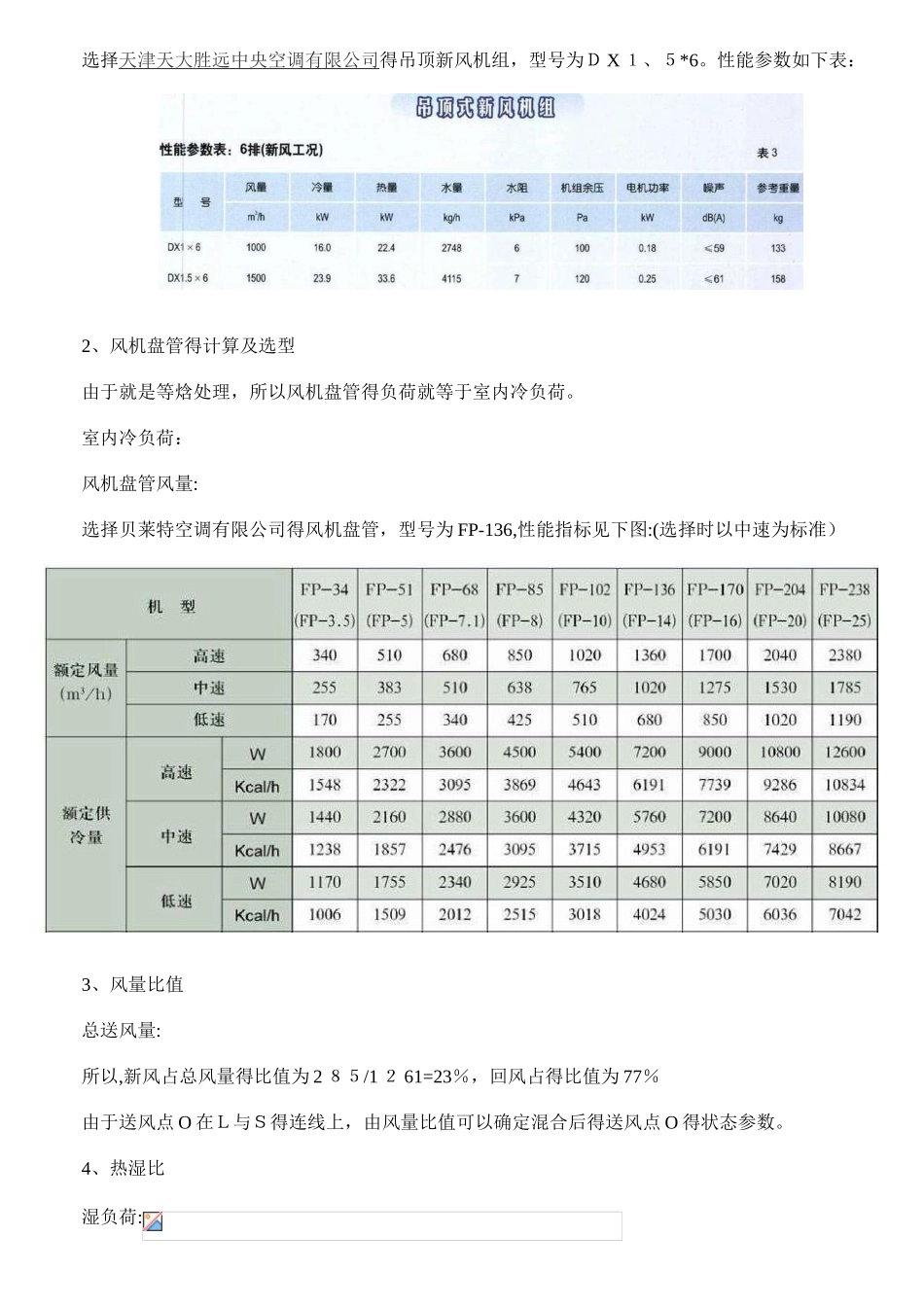

风机盘管加新风系统计算示例一、空气处理过程如图所示：室内状态点 N(2 ６℃,60％相对湿度)、室外状态点 W(34、9℃，7 ６%相对湿度）二、处理过程:S 点得确定:新风机组做与室内状态点等焓得露点送风，即室内状态点 N 得等焓线与相对湿度 90%得焦点 S 就就是新风机组处理后得状态点。L 点得确定：风机盘管露点送风，并认为处理后得状态点 L 与室内状态点 N 得温差为 1 ０℃（法律规范规定温差在 10℃范围内,由设计人员自行选择）,所以,L 点就就是温度为 16℃得等温线与相对湿度９ 0%得焦点。O 点得确定:Ｏ点在 L 点与 S 点得连线上，由新风与回风得比值确定。三、计算过程以面积为 38㎡得包厢为例,包厢人数为１ 9 人,设计参数见下表.民用建筑空调冷负荷估算指标房间名称室内人数建筑负荷人体负荷照明负荷新风量人/ｍ 2W/ｍ 2W／m2W/ｍ 2m3/(人·h)包厢０、5４ 08417151、新风机组得计算及选型新风量:新风负荷：由于新风机组一般为一层选择一台，本例题为一单独房间,没有这么小得型号，所以把计算值扩大5 倍,以示例如何选择机组。扩大 5 倍后，新风量为 1425,新风负荷为 22、15。选择天津天大胜远中央空调有限公司得吊顶新风机组，型号为Ｄ X １、５*6。性能参数如下表：2、风机盘管得计算及选型由于就是等焓处理，所以风机盘管得负荷就等于室内冷负荷。室内冷负荷：风机盘管风量:选择贝莱特空调有限公司得风机盘管，型号为 FP-136,性能指标见下图:(选择时以中速为标准）3、风量比值总送风量:所以,新风占总风量得比值为 2 ８５/1 ２ 61=23％，回风占得比值为 77％由于送风点 O 在Ｌ与Ｓ得连线上，由风量比值可以确定混合后得送风点 O 得状态参数。4、热湿比湿负荷:热湿比:热湿比线与Ｌ与Ｓ连线得焦点，与 O 点很近,所以选型正确。三、干净室之分类1、乱流式(Ｔ u ｒ bulen ｔ Flow）： 空气由空调箱经风管与干净室内之空气过滤器(HEPA）进入干净室,并由干净室两侧隔间墙板或高架地板回风。气流非直线型运动而呈不规则之乱流或涡流状态。此型式适用于干净室等级１ ，000-１ 0 ０，00 ０级。 优点:构造简单、系统建造成本,干净室之扩充比较容易,在某些特别用途场所,可并用无尘工作台，提高干净室等级. 缺点:乱流造成得微尘粒子于室内空间飘浮不易排出,易污染制程产品。另外若系统停止运转再激活，欲达需求之干净度,往往须耗时相当长一段时间。２、层流式（Ｌ aminar）： 层流式空气...
