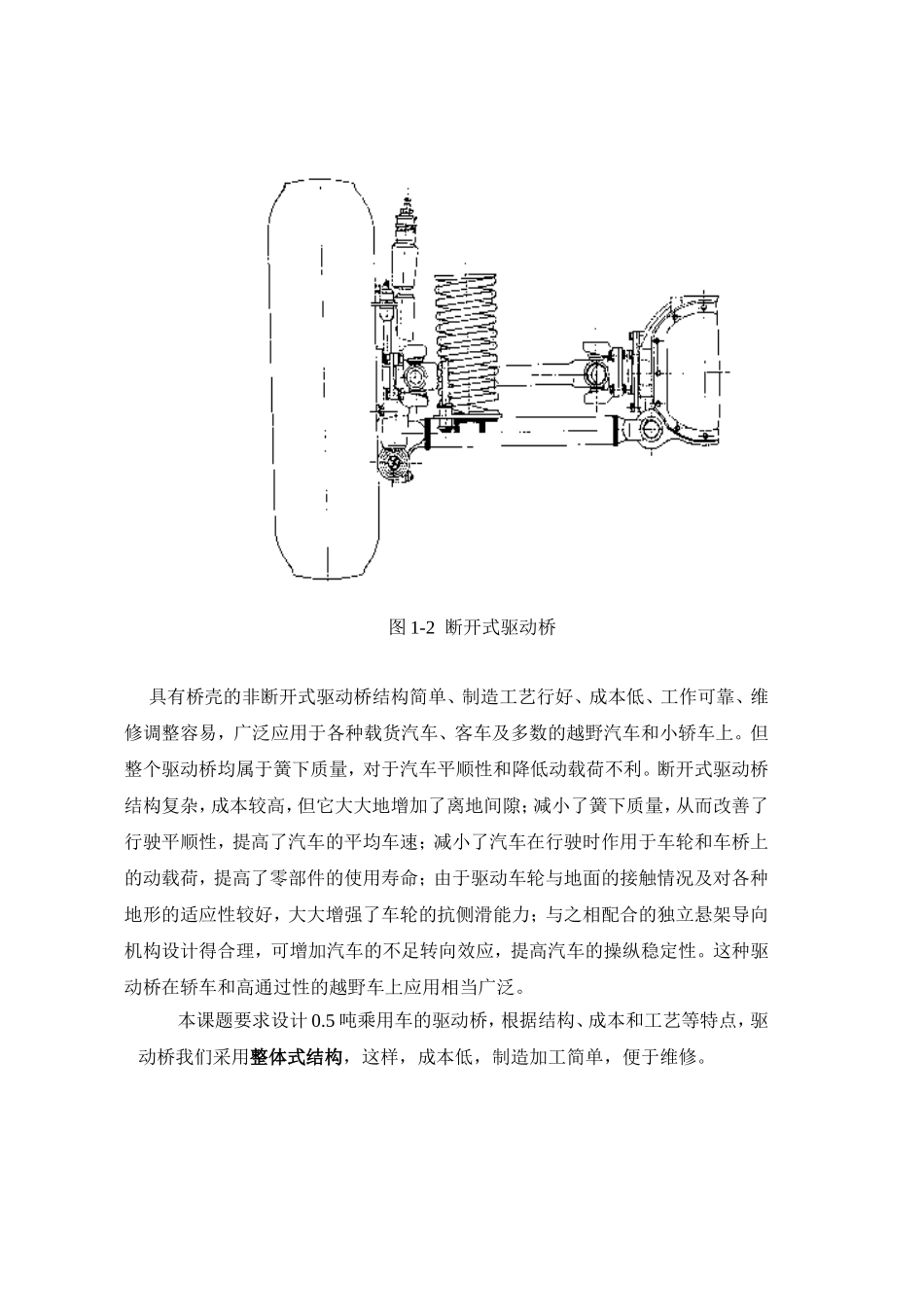

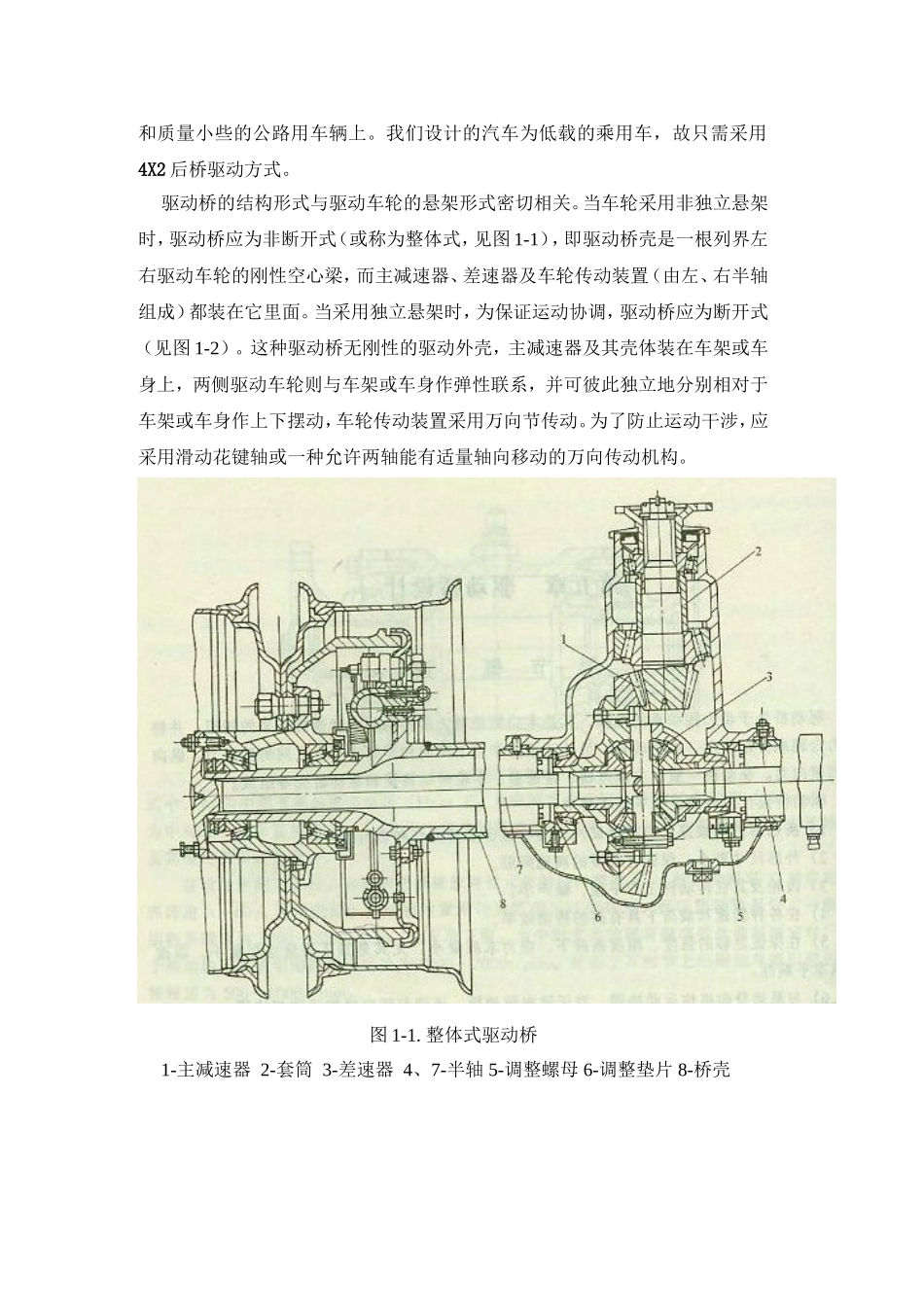

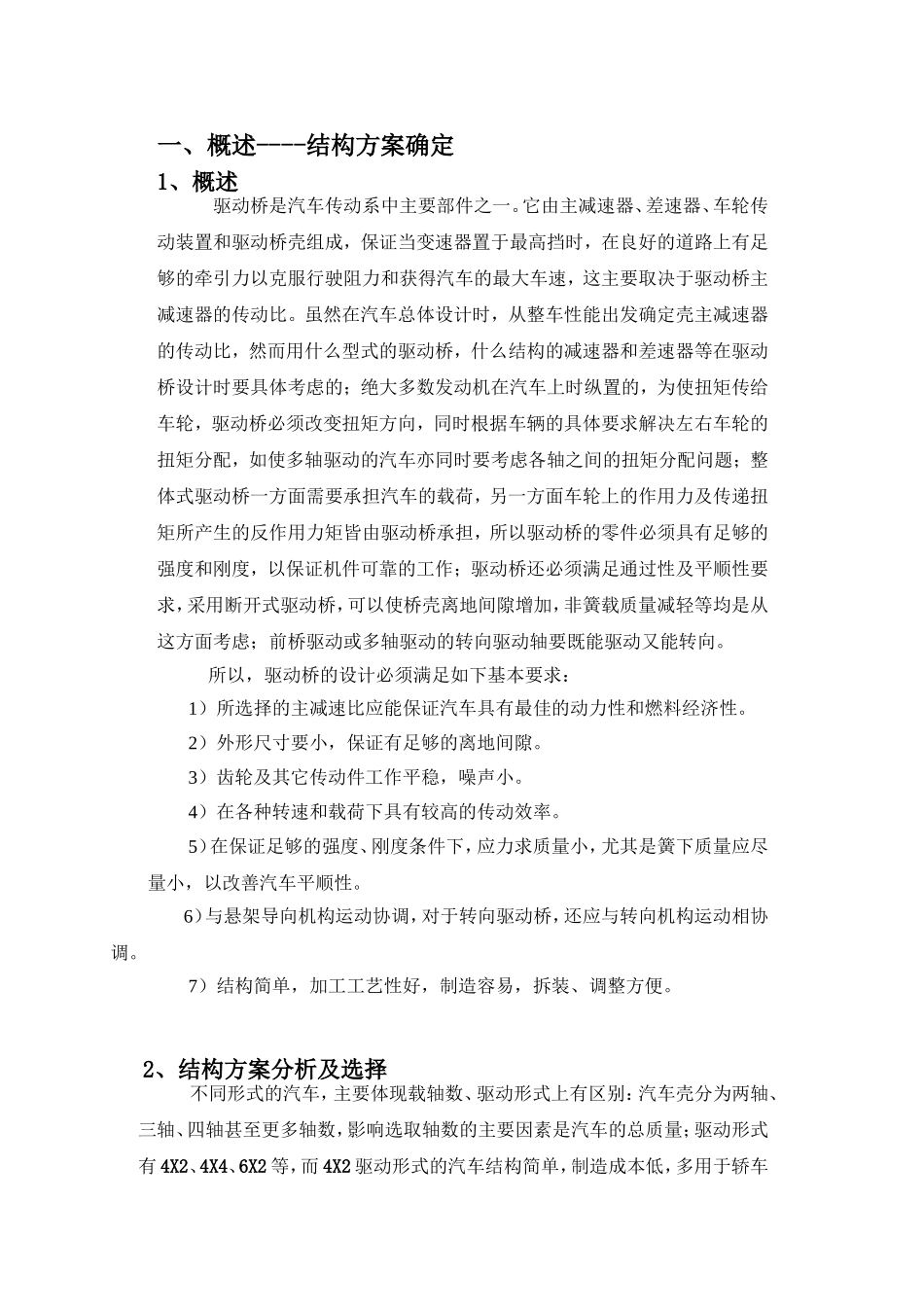

一、概述----结构方案确定1、概述驱动桥是汽车传动系中主要部件之一。它由主减速器、差速器、车轮传动装置和驱动桥壳组成，保证当变速器置于最高挡时，在良好的道路上有足够的牵引力以克服行驶阻力和获得汽车的最大车速，这主要取决于驱动桥主减速器的传动比。虽然在汽车总体设计时，从整车性能出发确定壳主减速器的传动比，然而用什么型式的驱动桥，什么结构的减速器和差速器等在驱动桥设计时要具体考虑的；绝大多数发动机在汽车上时纵置的，为使扭矩传给车轮，驱动桥必须改变扭矩方向，同时根据车辆的具体要求解决左右车轮的扭矩分配，如使多轴驱动的汽车亦同时要考虑各轴之间的扭矩分配问题；整体式驱动桥一方面需要承担汽车的载荷，另一方面车轮上的作用力及传递扭矩所产生的反作用力矩皆由驱动桥承担，所以驱动桥的零件必须具有足够的强度和刚度，以保证机件可靠的工作；驱动桥还必须满足通过性及平顺性要求，采用断开式驱动桥，可以使桥壳离地间隙增加，非簧载质量减轻等均是从这方面考虑；前桥驱动或多轴驱动的转向驱动轴要既能驱动又能转向。所以，驱动桥的设计必须满足如下基本要求：1）所选择的主减速比应能保证汽车具有最佳的动力性和燃料经济性。2）外形尺寸要小，保证有足够的离地间隙。3）齿轮及其它传动件工作平稳，噪声小。4）在各种转速和载荷下具有较高的传动效率。5）在保证足够的强度、刚度条件下，应力求质量小，尤其是簧下质量应尽量小，以改善汽车平顺性。6）与悬架导向机构运动协调，对于转向驱动桥，还应与转向机构运动相协调。7）结构简单，加工工艺性好，制造容易，拆装、调整方便。2、结构方案分析及选择不同形式的汽车，主要体现载轴数、驱动形式上有区别：汽车壳分为两轴、三轴、四轴甚至更多轴数，影响选取轴数的主要因素是汽车的总质量；驱动形式有4X2、4X4、6X2等，而4X2驱动形式的汽车结构简单，制造成本低，多用于轿车和质量小些的公路用车辆上。我们设计的汽车为低载的乘用车，故只需采用4X2后桥驱动方式。驱动桥的结构形式与驱动车轮的悬架形式密切相关。当车轮采用非独立悬架时，驱动桥应为非断开式（或称为整体式，见图1-1），即驱动桥壳是一根列界左右驱动车轮的刚性空心梁，而主减速器、差速器及车轮传动装置（由左、右半轴组成）都装在它里面。当采用独立悬架时，为保证运动协调，驱动桥应为断开式（见图1-2）。这种驱动桥无刚性的驱动外壳，主减速器及其壳体装在车架或车身上，两侧驱动车轮则与车架或车身作弹性联系，并可彼此独立地分别相对于车架或车身作上下摆动，车轮传动装置采用万向节传动。为了防止运动干涉，应采用滑动花键轴或一种允许两轴能有适量轴向移动的万向传动机构。图1-1.整体式驱动桥1-主减速器2-套筒3-差速器4、7-半轴5-调整螺母6-调整垫片8-桥壳图1-2断开式驱动桥具有桥壳的非断开式驱动桥结构简单、制造工艺行好、成本低、工作可靠、维修调整容易，广泛应用于各种载货汽车、客车及多数的越野汽车和小轿车上。但整个驱动桥均属于簧下质量，对于汽车平顺性和降低动载荷不利。断开式驱动桥结构复杂，成本较高，但它大大地增加了离地间隙；减小了簧下质量，从而改善了行驶平顺性，提高了汽车的平均车速；减小了汽车在行驶时作用于车轮和车桥上的动载荷，提高了零部件的使用寿命；由于驱动车轮与地面的接触情况及对各种地形的适应性较好，大大增强了车轮的抗侧滑能力；与之相配合的独立悬架导向机构设计得合理，可增加汽车的不足转向效应，提高汽车的操纵稳定性。这种驱动桥在轿车和高通过性的越野车上应用相当广泛。本课题要求设计0.5吨乘用车的驱动桥，根据结构、成本和工艺等特点，驱动桥我们采用整体式结构，这样，成本低，制造加工简单，便于维修。二、主减速器设计（一）主减速器型式及选择驱动桥主减速器位适应使用要求发展有多种结构型式：如单级主减速器、双级主减速器、双速主减速器和单级主减速器加轮边减速器。（1）单级主减速器常由一对圆锥齿轮所组成。这对锥齿轮的传动比是根据整车动力性和燃油经济性的要求来选定的。它结构简单，质量轻，所以在可能条件下尽量采用单级主减速器的型式。然而单级主减速...
