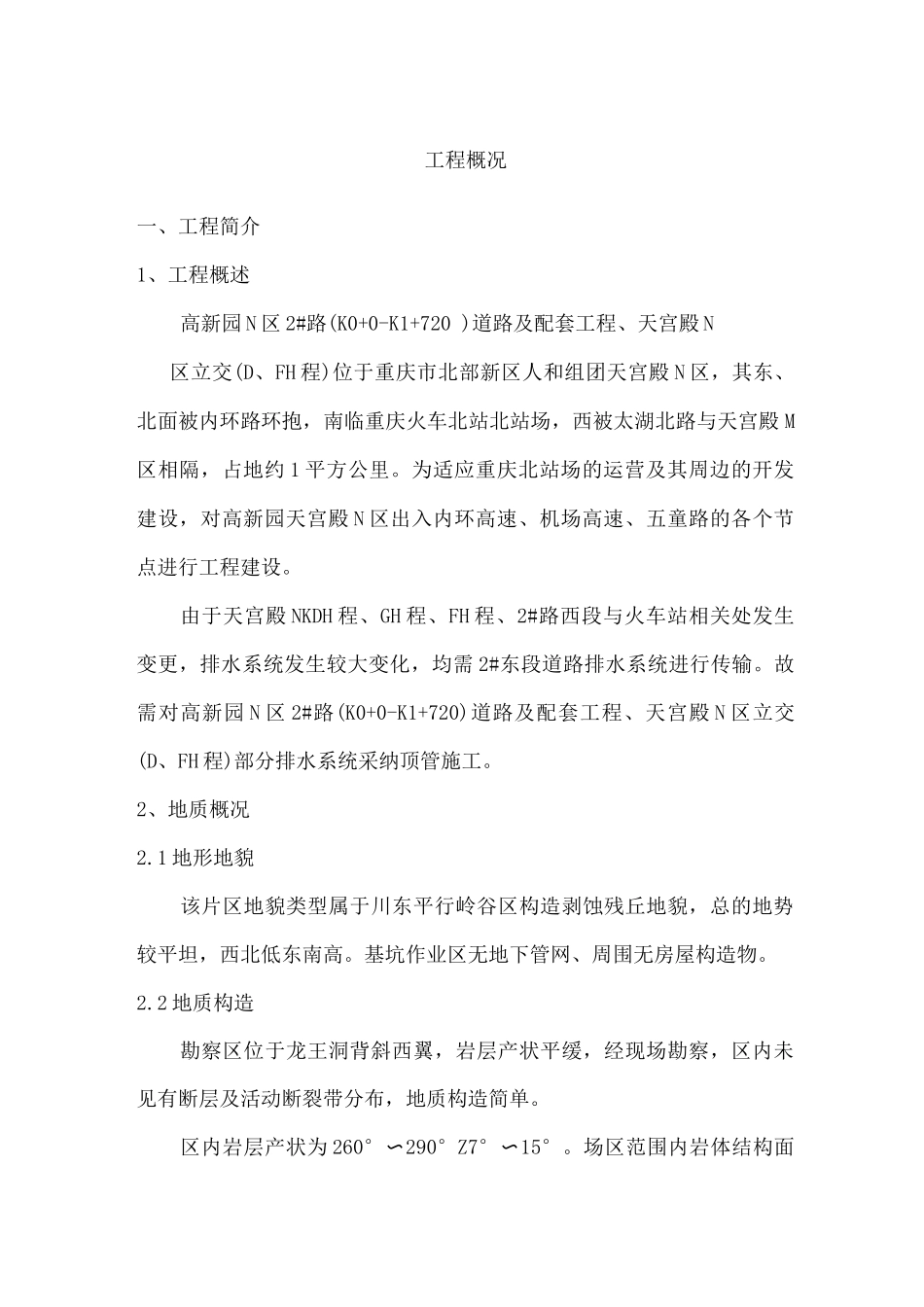

工程概况一、工程简介1、工程概述高新园 N 区 2#路(K0+0-K1+720 )道路及配套工程、天宫殿 N区立交(D、FH 程)位于重庆市北部新区人和组团天宫殿 N 区，其东、北面被内环路环抱，南临重庆火车北站北站场，西被太湖北路与天宫殿 M区相隔，占地约 1 平方公里。为适应重庆北站场的运营及其周边的开发建设，对高新园天宫殿 N 区出入内环高速、机场高速、五童路的各个节点进行工程建设。由于天宫殿 NKDH 程、GH 程、FH 程、2#路西段与火车站相关处发生变更，排水系统发生较大变化，均需 2#东段道路排水系统进行传输。故需对高新园 N 区 2#路(K0+0-K1+720)道路及配套工程、天宫殿 N 区立交(D、FH 程)部分排水系统采纳顶管施工。2、地质概况2.1 地形地貌该片区地貌类型属于川东平行岭谷区构造剥蚀残丘地貌，总的地势较平坦，西北低东南高。基坑作业区无地下管网、周围无房屋构造物。2.2 地质构造勘察区位于龙王洞背斜西翼，岩层产状平缓，经现场勘察，区内未见有断层及活动断裂带分布，地质构造简单。区内岩层产状为 260°〜290°Z7°〜15°。场区范围内岩体结构面主要为裂隙面，裂隙组数为 2 组，结合一般，为硬性结构面，第①组裂隙产状为：107°〜128° Z58°〜67° ,裂面平直,粗糙,裂隙间距0.60m〜1.30m,裂宽 2mm〜3mm，无充填，裂隙延伸长度大于 3m;第②组裂隙产状为：2°〜11。^70。〜80°，裂面平直闭合，无充填，裂隙间距1.30m1.50m,延伸长度大于 2m。2.3 水文地质条件根据水文地质调查和访问，场地及周边地带未见井、泉出露。区内地下水贫乏，水文地质条件简单。2.4 气象、水文勘察区属亚热带季风气候：气候温柔、雨量充沛、冬暖春早、夏热秋凉、初夏多雨、夏多伏旱、秋多绵雨，冬多云雾。湿度大、日照少、霜雪少、风力小。2.5 不良地质现象及地震效应评价据资料表明，拟建道路勘察区范围内及附近地段未发现倒塌、滑坡、泥石流、断层破裂带、地下洞穴等不良地质现象，路段区及周围斜坡、边坡现状稳定。建筑场区地震基本烈度为 6 度，抗震措施按 7 度设防，设计地震分组为第一组。3、周边环境3.1、顶管覆盖层分布情况顶管实施范围内地势较缓和，F 工程顶管段为近期堆积的抛填土，土层最大厚度 19.10m; 2#路顶管段为近期堆积的碎石、块石、粘土等，土体结构松散，碎石粒径一般 5cm〜20cm，块石可达 25cm〜70cm，局部含孤石，上覆人工杂填土最大厚度 2-4.5m,下伏基岩以砂岩为主，局部为泥岩，岩层厚度...
