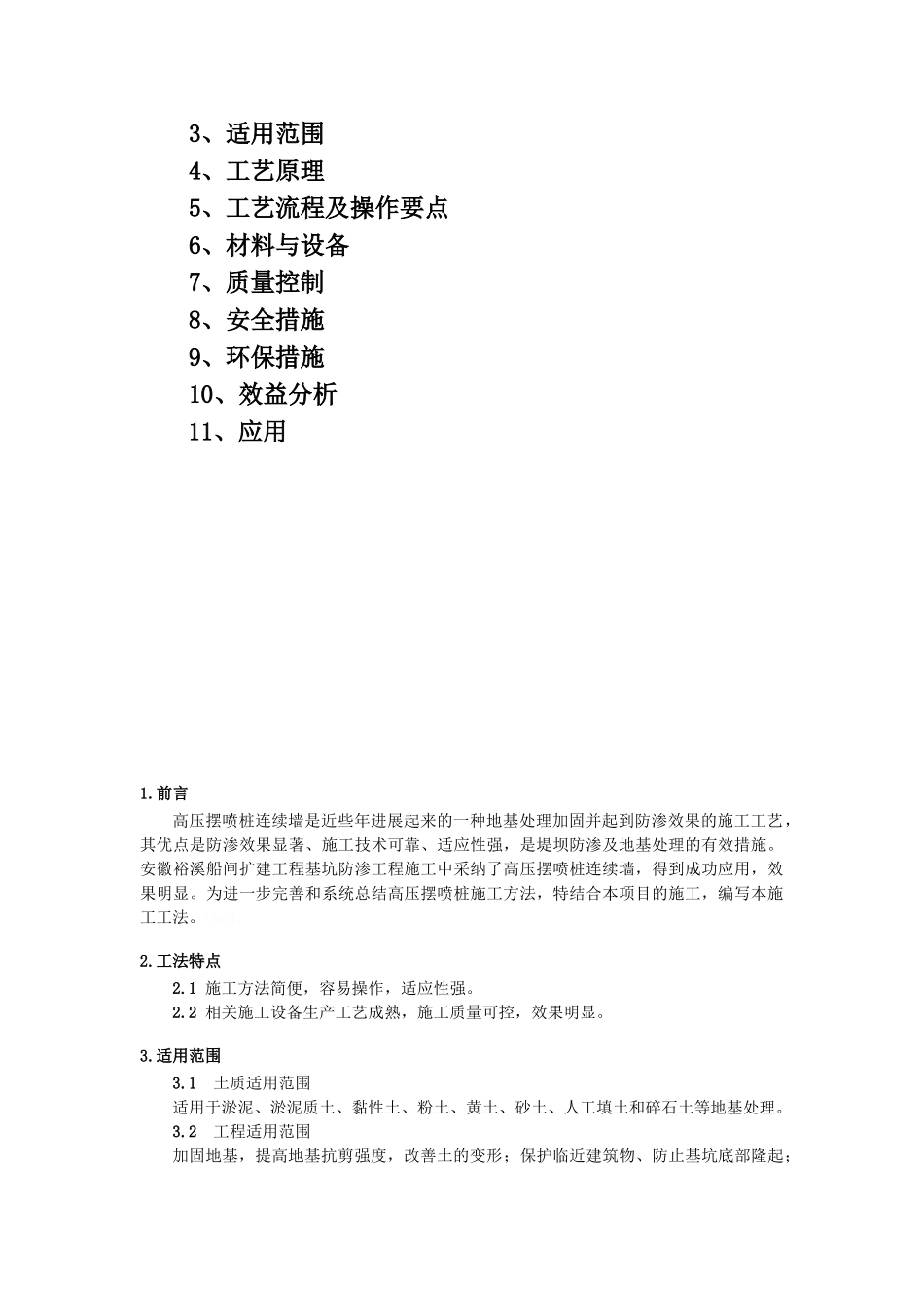

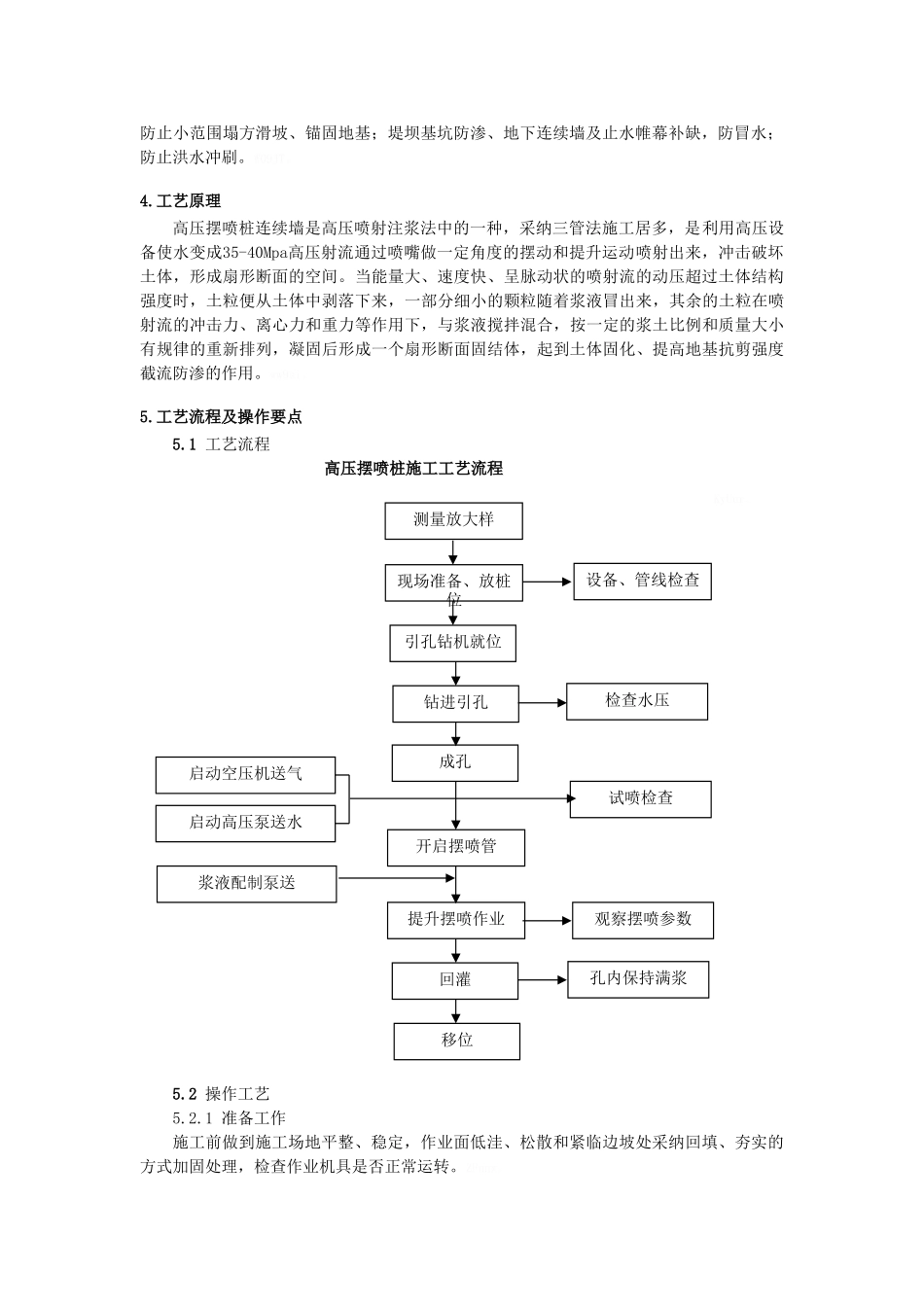

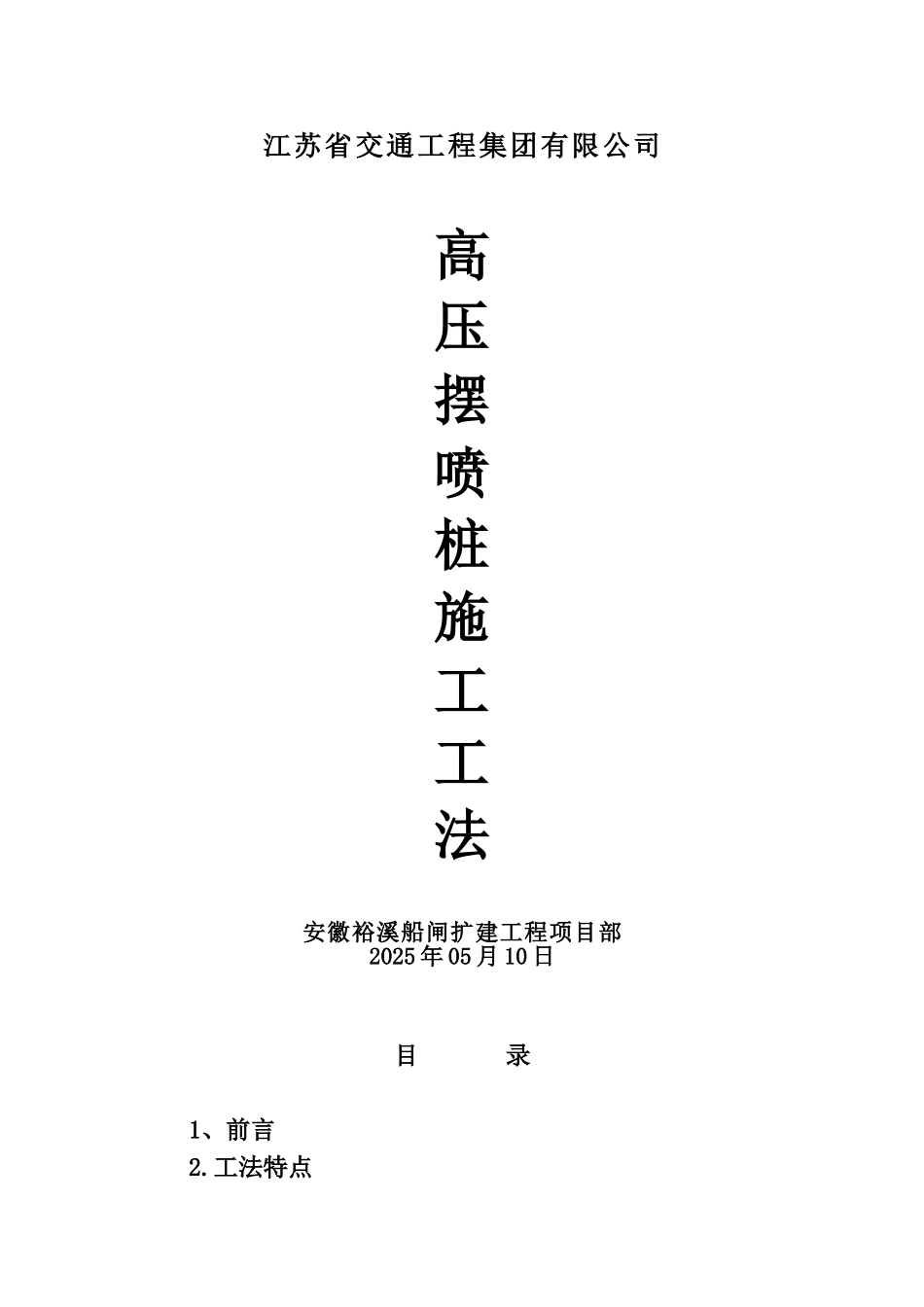

江苏省交通工程集团有限公司高压摆喷桩施工工法安徽裕溪船闸扩建工程项目部2025 年 05 月 10 日目 录1、前言2.工法特点3、适用范围 4、工艺原理5、工艺流程及操作要点6、材料与设备7、质量控制 8、安全措施9、环保措施10、效益分析 11、应用1.前言高压摆喷桩连续墙是近些年进展起来的一种地基处理加固并起到防渗效果的施工工艺，其优点是防渗效果显著、施工技术可靠、适应性强，是堤坝防渗及地基处理的有效措施。安徽裕溪船闸扩建工程基坑防渗工程施工中采纳了高压摆喷桩连续墙，得到成功应用，效果明显。为进一步完善和系统总结高压摆喷桩施工方法，特结合本项目的施工，编写本施工工法。V7qYi。2.工法特点2.1 施工方法简便，容易操作，适应性强。2.2 相关施工设备生产工艺成熟，施工质量可控，效果明显。3.适用范围3.1 土质适用范围适用于淤泥、淤泥质土、黏性土、粉土、黄土、砂土、人工填土和碎石土等地基处理。3.2 工程适用范围加固地基，提高地基抗剪强度，改善土的变形；保护临近建筑物、防止基坑底部隆起；防止小范围塌方滑坡、锚固地基；堤坝基坑防渗、地下连续墙及止水帷幕补缺，防冒水；防止洪水冲刷。W09JT。4.工艺原理高压摆喷桩连续墙是高压喷射注浆法中的一种，采纳三管法施工居多，是利用高压设备使水变成35-40Mpa高压射流通过喷嘴做一定角度的摆动和提升运动喷射出来，冲击破坏土体，形成扇形断面的空间。当能量大、速度快、呈脉动状的喷射流的动压超过土体结构强度时，土粒便从土体中剥落下来，一部分细小的颗粒随着浆液冒出来，其余的土粒在喷射流的冲击力、离心力和重力等作用下，与浆液搅拌混合，按一定的浆土比例和质量大小有规律的重新排列，凝固后形成一个扇形断面固结体，起到土体固化、提高地基抗剪强度截流防渗的作用。ww9si。5.工艺流程及操作要点5.1 工艺流程高压摆喷桩施工工艺流程 KyUur。5.2 操作工艺5.2.1 准备工作施工前做到施工场地平整、稳定，作业面低洼、松散和紧临边坡处采纳回填、夯实的方式加固处理，检查作业机具是否正常运转。ZFnnx。现场准备、放桩位引孔钻机就位检查水压钻进引孔回灌移位成孔设备、管线检查启动空压机送气启动高压泵送水试喷检查开启摆喷管浆液配制泵送提升摆喷作业观察摆喷参数孔内保持满浆测量放大样5.2.2 测放桩位根据设计要求放线定位，反复丈量孔距，误差不大于2cm，用木桩固定，标上桩号。5.2.3 修建排污和灰浆拌制系统摆喷桩连续墙施工过程中将产生10～20...
