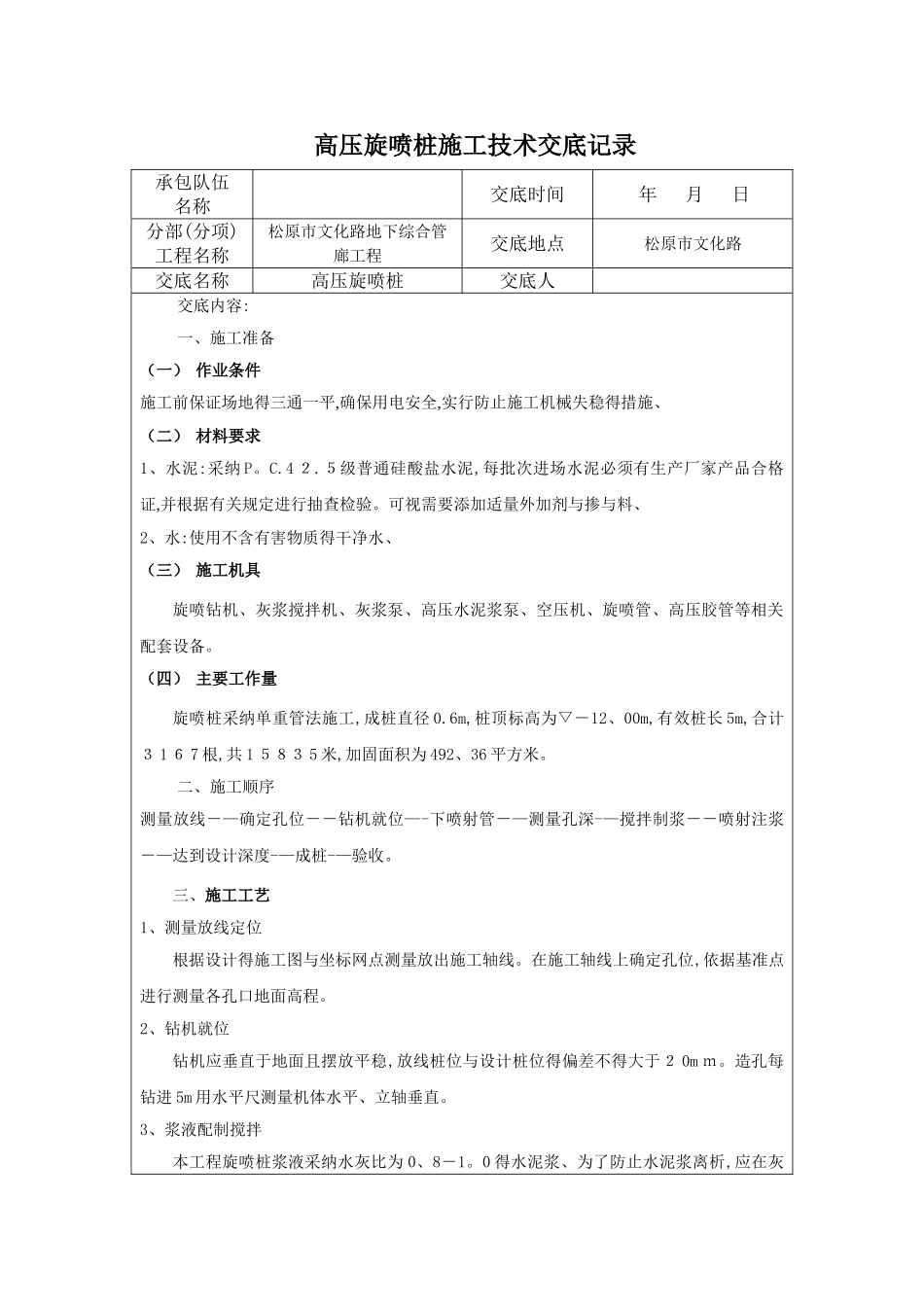

高压旋喷桩施工技术交底记录承包队伍名称交底时间年 月 日 分部(分项)工程名称松原市文化路地下综合管廊工程交底地点松原市文化路交底名称高压旋喷桩交底人交底内容:一、施工准备（一） 作业条件施工前保证场地得三通一平,确保用电安全,实行防止施工机械失稳得措施、（二） 材料要求1、水泥:采纳 P。C.4 ２.５级普通硅酸盐水泥,每批次进场水泥必须有生产厂家产品合格证,并根据有关规定进行抽查检验。可视需要添加适量外加剂与掺与料、2、水:使用不含有害物质得干净水、（三） 施工机具旋喷钻机、灰浆搅拌机、灰浆泵、高压水泥浆泵、空压机、旋喷管、高压胶管等相关配套设备。（四） 主要工作量旋喷桩采纳单重管法施工,成桩直径 0.6m,桩顶标高为▽－12、00m,有效桩长 5m,合计３ 1 ６ 7 根,共 1 ５８３ 5 米,加固面积为 492、36 平方米。二、施工顺序测量放线－—确定孔位－－钻机就位—-下喷射管－—测量孔深-—搅拌制浆－－喷射注浆－—达到设计深度-—成桩-—验收。三、施工工艺1、测量放线定位 根据设计得施工图与坐标网点测量放出施工轴线。在施工轴线上确定孔位,依据基准点进行测量各孔口地面高程。2、钻机就位钻机应垂直于地面且摆放平稳,放线桩位与设计桩位得偏差不得大于２ 0m ｍ。造孔每钻进 5m 用水平尺测量机体水平、立轴垂直。3、浆液配制搅拌本工程旋喷桩浆液采纳水灰比为 0、8－1。0 得水泥浆、为了防止水泥浆离析,应在灰浆机中不停搅动。水泥用量 210Kg／m、4、喷射注浆为保证加固范围内土体有效切割前能拌合均匀且使桩径达到６ 00mm,注浆压力应不小于 2 ５ MPa。下管提管速度控制在 20-25cm／m ｉ n,旋转速度１０～２０ｒ／mi ｎ以使土体得到充分切割搅拌、同一桩施工时因故停工时,必须做好接桩措施,一般接桩长度>０。５ｍ、三、质量控制由于高压旋喷桩施工难度大,根据本工程实际特制定施工细则,在施工中严格遵守,以保证施工质量。1.水泥应有产品合格证与产品质量证明文件方可使用。2.旋喷桩桩体强度必须符合设计要求。3.测量放线:施工轴线允许偏差为 1 ｃ m。测量孔口地面高程允许偏差不超过 1cm,定孔位允许偏差不超过２ｃ m、钻杆中心轴线对准孔位允许偏差不超过 2 ｃｍ。4.４. 钻机造孔:钻孔口径应大于喷射管外径 20～50mm,以保证喷射时正常返浆、冒浆。钻孔深度大于设计开喷深度 0、5~1、0 ｍ,以满足各喷嘴前端距离。5.5. 孔内测斜:孔斜率不大于１％,测量钻杆钻具长度,允许偏...
