高压旋喷桩施工方案

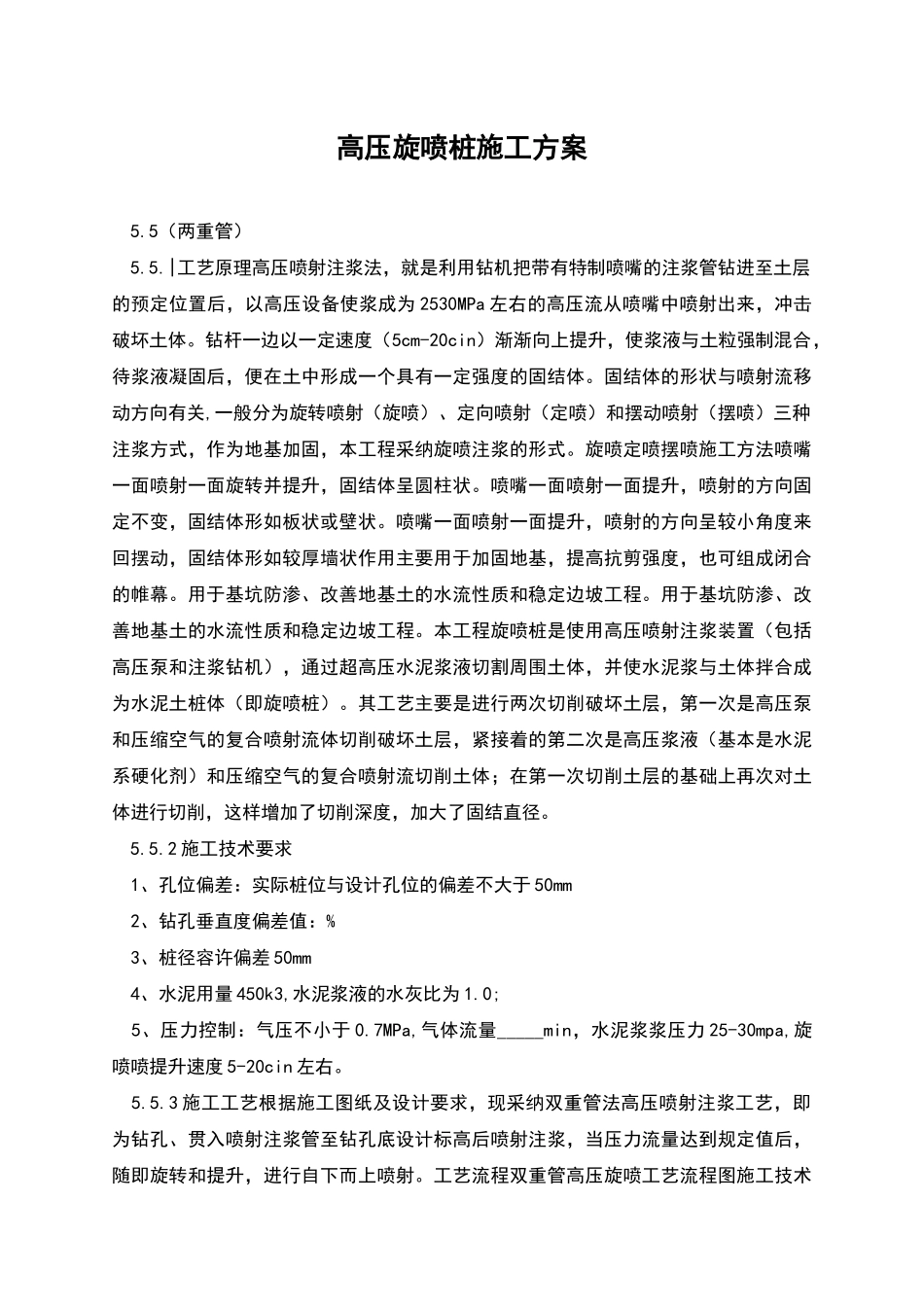

高压旋喷桩施工方案 5.5（两重管） 5.5.|工艺原理高压喷射注浆法，就是利用钻机把带有特制喷嘴的注浆管钻进至土层的预定位置后，以高压设备使浆成为 2530MPa 左右的高压流从喷嘴中喷射出来，冲击破坏土体。钻杆一边以一定速度（5cm-20cin）渐渐向上提升，使浆液与土粒强制混合，待浆液凝固后，便在土中形成一个具有一定强度的固结体。固结体的形状与喷射流移动方向有关,一般分为旋转喷射（旋喷）、定向喷射（定喷）和摆动喷射（摆喷）三种注浆方式，作为地基加固，本工程采纳旋喷注浆的形式。旋喷定喷摆喷施工方法喷嘴一面喷射一面旋转并提升，固结体呈圆柱状。喷嘴一面喷射一面提升，喷射的方向固定不变，固结体形如板状或壁状。喷嘴一面喷射一面提升，喷射的方向呈较小角度来回摆动，固结体形如较厚墙状作用主要用于加固地基，提高抗剪强度，也可组成闭合的帷幕。用于基坑防渗、改善地基土的水流性质和稳定边坡工程。用于基坑防渗、改善地基土的水流性质和稳定边坡工程。本工程旋喷桩是使用高压喷射注浆装置（包括高压泵和注浆钻机），通过超高压水泥浆液切割周围土体，并使水泥浆与土体拌合成为水泥土桩体（即旋喷桩）。其工艺主要是进行两次切削破坏土层，第一次是高压泵和压缩空气的复合喷射流体切削破坏土层，紧接着的第二次是高压浆液（基本是水泥系硬化剂）和压缩空气的复合喷射流切削土体；在第一次切削土层的基础上再次对土体进行切削，这样增加了切削深度，加大了固结直径。 5.5.2 施工技术要求 1、孔位偏差：实际桩位与设计孔位的偏差不大于 50mm 2、钻孔垂直度偏差值：% 3、桩径容许偏差 50mm 4、水泥用量 450k3,水泥浆液的水灰比为 1.0; 5、压力控制：气压不小于 0.7MPa,气体流量_____min，水泥浆浆压力 25-30mpa,旋喷喷提升速度 5-20cin 左右。 5.5.3 施工工艺根据施工图纸及设计要求，现采纳双重管法高压喷射注浆工艺，即为钻孔、贯入喷射注浆管至钻孔底设计标高后喷射注浆，当压力流量达到规定值后，随即旋转和提升，进行自下而上喷射。工艺流程双重管高压旋喷工艺流程图施工技术参数高压旋喷桩施工技术参数表 序号项目名称单位参数值备注压缩空气气压MPa0.50.7 气量 in 1. 1.82 水泥浆浆比重 k 1.5 浆量 in60703 提升速度 cin054 喷嘴直径 mm 2.资源配置 1、施工材料准备根据设计图纸要求水泥采纳 PO 4.25 普通硅酸盐水泥，所使用的水泥要求新奇无结块,设计图纸要求水泥浆水灰比采纳:。...
