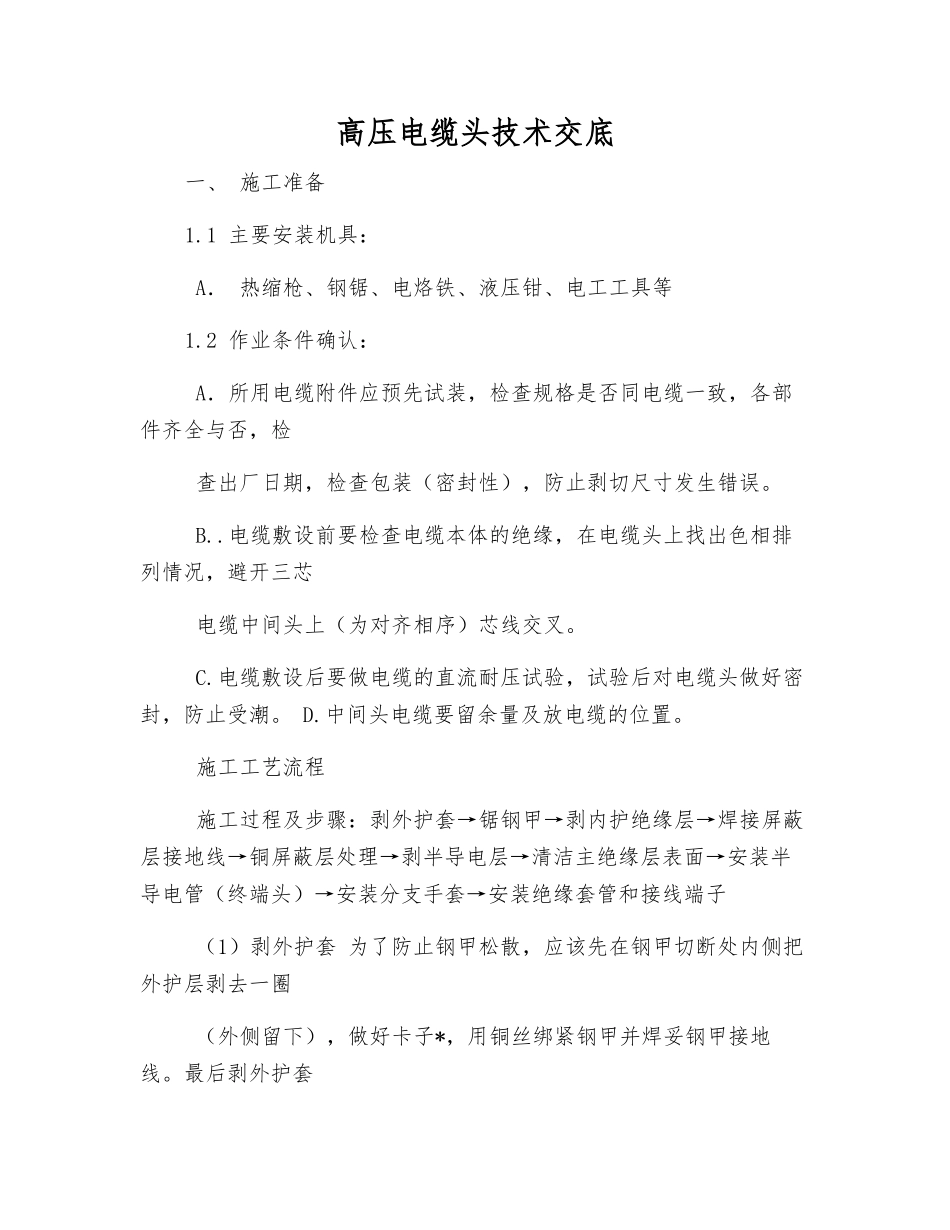

高压电缆头技术交底

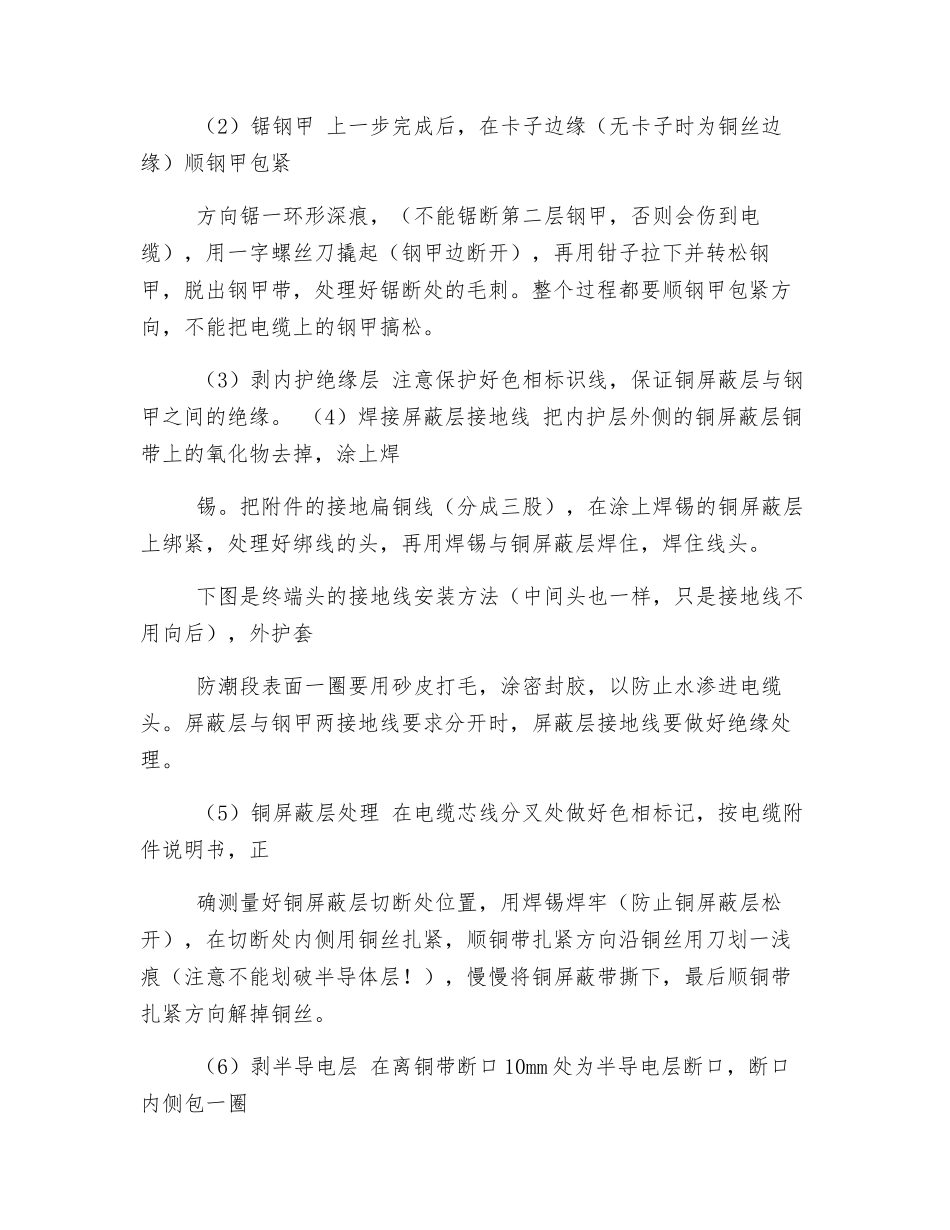

高压电缆头技术交底一、 施工准备1.1 主要安装机具： A． 热缩枪、钢锯、电烙铁、液压钳、电工工具等1.2 作业条件确认： A．所用电缆附件应预先试装，检查规格是否同电缆一致，各部件齐全与否，检 查出厂日期，检查包装（密封性），防止剥切尺寸发生错误。 B..电缆敷设前要检查电缆本体的绝缘，在电缆头上找出色相排列情况，避开三芯 电缆中间头上（为对齐相序）芯线交叉。 C.电缆敷设后要做电缆的直流耐压试验，试验后对电缆头做好密封，防止受潮。 D.中间头电缆要留余量及放电缆的位置。 施工工艺流程 施工过程及步骤：剥外护套→锯钢甲→剥内护绝缘层→焊接屏蔽层接地线→铜屏蔽层处理→剥半导电层→清洁主绝缘层表面→安装半导电管（终端头）→安装分支手套→安装绝缘套管和接线端子 （1）剥外护套 为了防止钢甲松散，应该先在钢甲切断处内侧把外护层剥去一圈 （外侧留下），做好卡子*，用铜丝绑紧钢甲并焊妥钢甲接地线。最后剥外护套 （2）锯钢甲 上一步完成后，在卡子边缘（无卡子时为铜丝边缘）顺钢甲包紧 方向锯一环形深痕，（不能锯断第二层钢甲，否则会伤到电缆），用一字螺丝刀撬起（钢甲边断开），再用钳子拉下并转松钢甲，脱出钢甲带，处理好锯断处的毛刺。整个过程都要顺钢甲包紧方向，不能把电缆上的钢甲搞松。 （3）剥内护绝缘层 注意保护好色相标识线，保证铜屏蔽层与钢甲之间的绝缘。 （4）焊接屏蔽层接地线 把内护层外侧的铜屏蔽层铜带上的氧化物去掉，涂上焊 锡。把附件的接地扁铜线（分成三股），在涂上焊锡的铜屏蔽层上绑紧，处理好绑线的头，再用焊锡与铜屏蔽层焊住，焊住线头。 下图是终端头的接地线安装方法（中间头也一样，只是接地线不用向后），外护套 防潮段表面一圈要用砂皮打毛，涂密封胶，以防止水渗进电缆头。屏蔽层与钢甲两接地线要求分开时，屏蔽层接地线要做好绝缘处理。 （5）铜屏蔽层处理 在电缆芯线分叉处做好色相标记，按电缆附件说明书，正 确测量好铜屏蔽层切断处位置，用焊锡焊牢（防止铜屏蔽层松开），在切断处内侧用铜丝扎紧，顺铜带扎紧方向沿铜丝用刀划一浅痕（注意不能划破半导体层！），慢慢将铜屏蔽带撕下，最后顺铜带扎紧方向解掉铜丝。 （6）剥半导电层 在离铜带断口 10mm 处为半导电层断口，断口内侧包一圈
