高压电缆防护方案

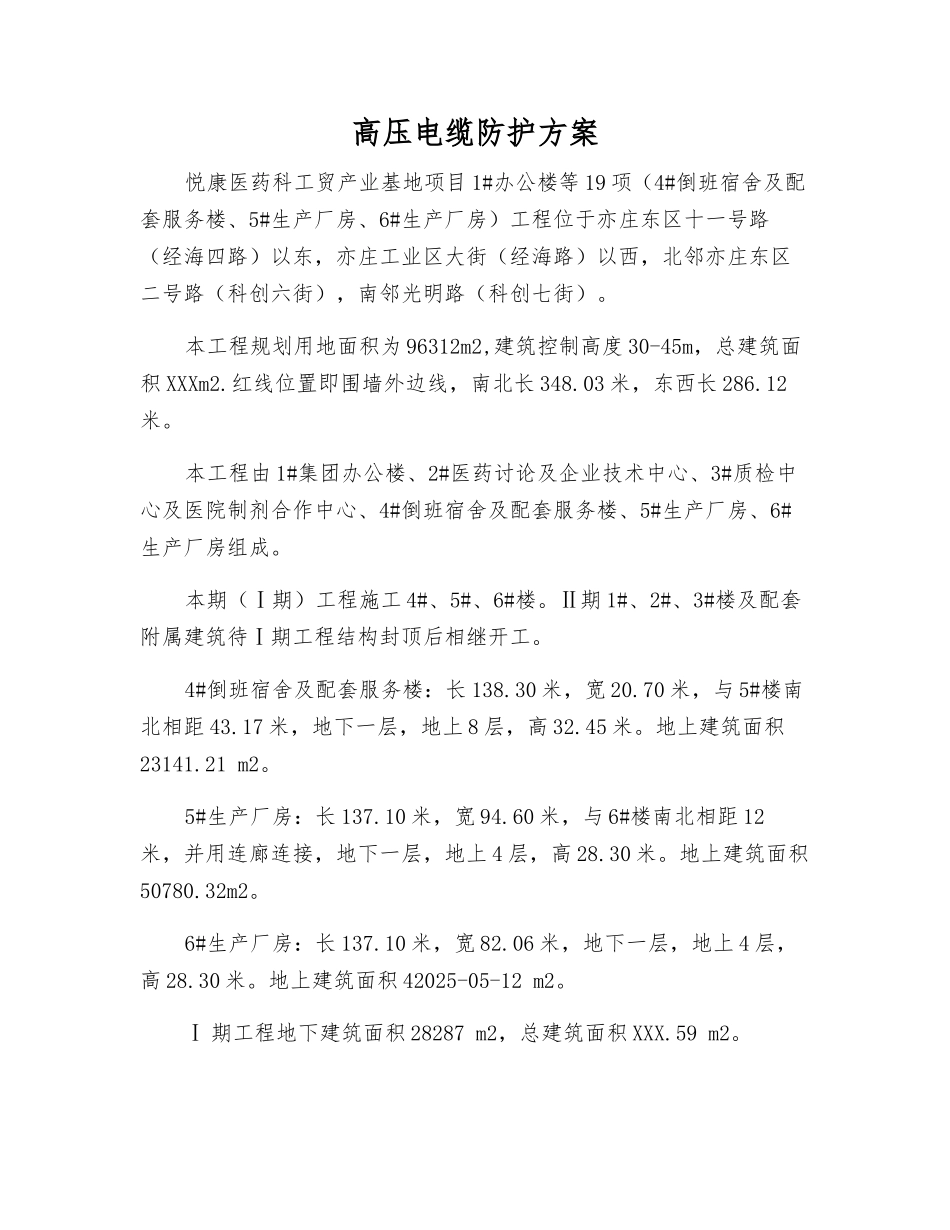

高压电缆防护方案悦康医药科工贸产业基地项目 1#办公楼等 19 项（4#倒班宿舍及配套服务楼、5#生产厂房、6#生产厂房）工程位于亦庄东区十一号路（经海四路）以东，亦庄工业区大街（经海路）以西，北邻亦庄东区二号路（科创六街），南邻光明路（科创七街）。本工程规划用地面积为 96312m2,建筑控制高度 30-45m，总建筑面积 XXXm2.红线位置即围墙外边线，南北长 348.03 米，东西长 286.12米。本工程由 1#集团办公楼、2#医药讨论及企业技术中心、3#质检中心及医院制剂合作中心、4#倒班宿舍及配套服务楼、5#生产厂房、6#生产厂房组成。本期（Ⅰ期）工程施工 4#、5#、6#楼。Ⅱ期 1#、2#、3#楼及配套附属建筑待Ⅰ期工程结构封顶后相继开工。4#倒班宿舍及配套服务楼：长 138.30 米，宽 20.70 米，与 5#楼南北相距 43.17 米，地下一层，地上 8 层，高 32.45 米。地上建筑面积23141.21 m2。5#生产厂房：长 137.10 米，宽 94.60 米，与 6#楼南北相距 12米，并用连廊连接，地下一层，地上 4 层，高 28.30 米。地上建筑面积50780.32m2。6#生产厂房：长 137.10 米，宽 82.06 米，地下一层，地上 4 层，高 28.30 米。地上建筑面积 42025-05-12 m2。Ⅰ 期工程地下建筑面积 28287 m2，总建筑面积 XXX.59 m2。在施工现场北边围墙东、西向有高压架空电缆线及 10kvA 变压器两座、配电柜一座，以上设备均在施工现场围墙以内。由于此设备及电缆线路在 4#楼两台塔吊回转半径范围以内，为了防止塔吊钢丝绳碰撞电缆及配电设备，故需对此高压电缆及配电设备进行防护。1、高压电缆距地面高度为 15 米，电缆线所占宽度约为 1 米，在4#楼塔吊回转半径范围以内所影响的高压电缆长度约为 12 米；配电设备 6 平米。2、在电缆下方及配电设备四面搭设杉木杆防护架，架子宽度为 6米，即沿电缆宽度方向两侧各加大 1.7 米，以保证导线距架体边沿不小于 1.7 米的净距；架子搭设高度为 15 米，即比电缆高度高 1.7 米。3、杉木杆防护架立杆间距不大于 1200mm，大横杆步距 1200mm，大横杆绑在立杆里侧，小横杆间距不大于 1500mm；距地面 200mm 设置横、纵向扫地杆；在架子内侧每隔一根立杆设置一道剪刀撑。四周用A12.5 钢丝绳拉接，间距 4m。4、在电缆线上部架子顶部满铺 50×250 脚手板，脚手板与小木横杆用 8#铁丝绑扎牢靠；并在方木上部 500mm 处加大眼安全网及方木下部加密目安全网两道。5、在搭设防...
