高压电缆试验方案

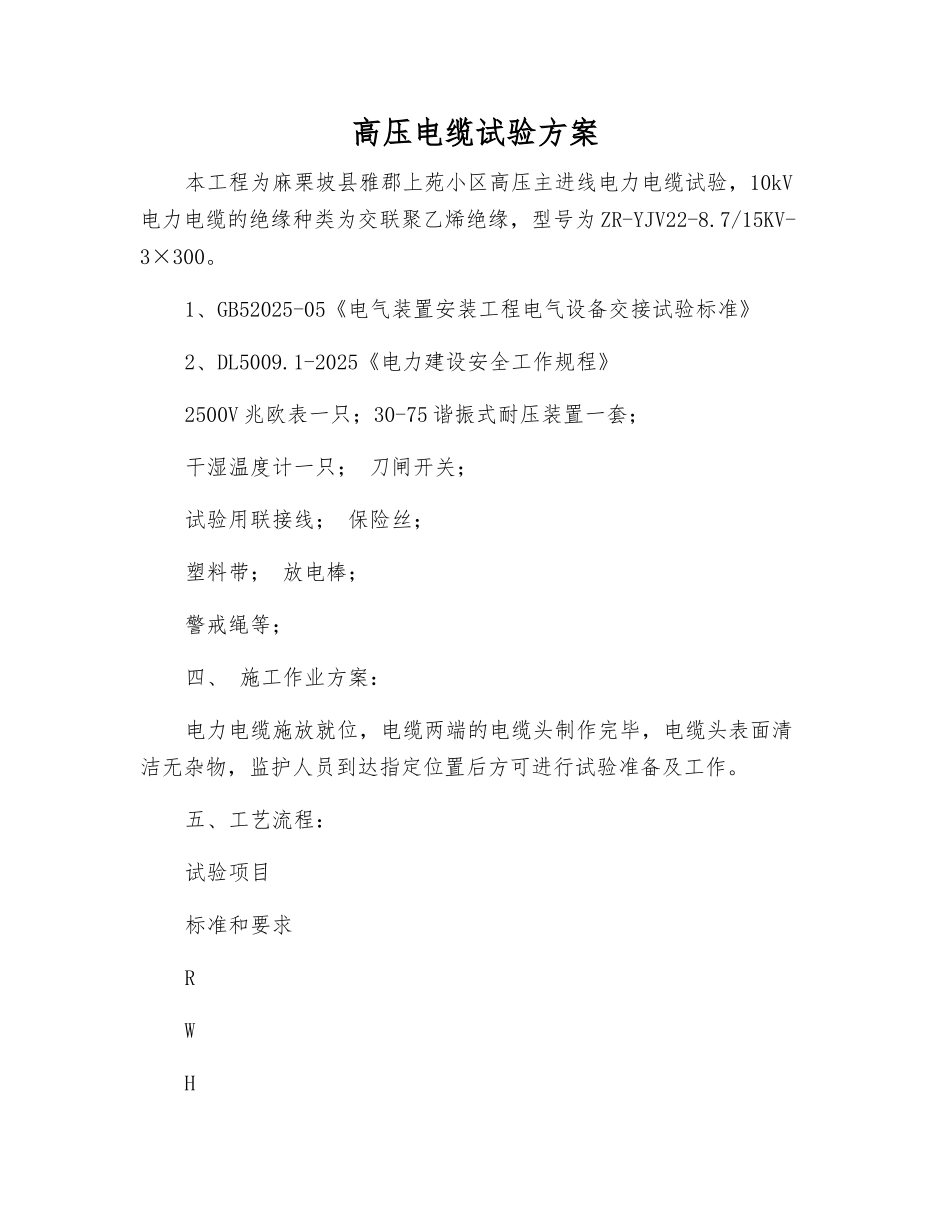

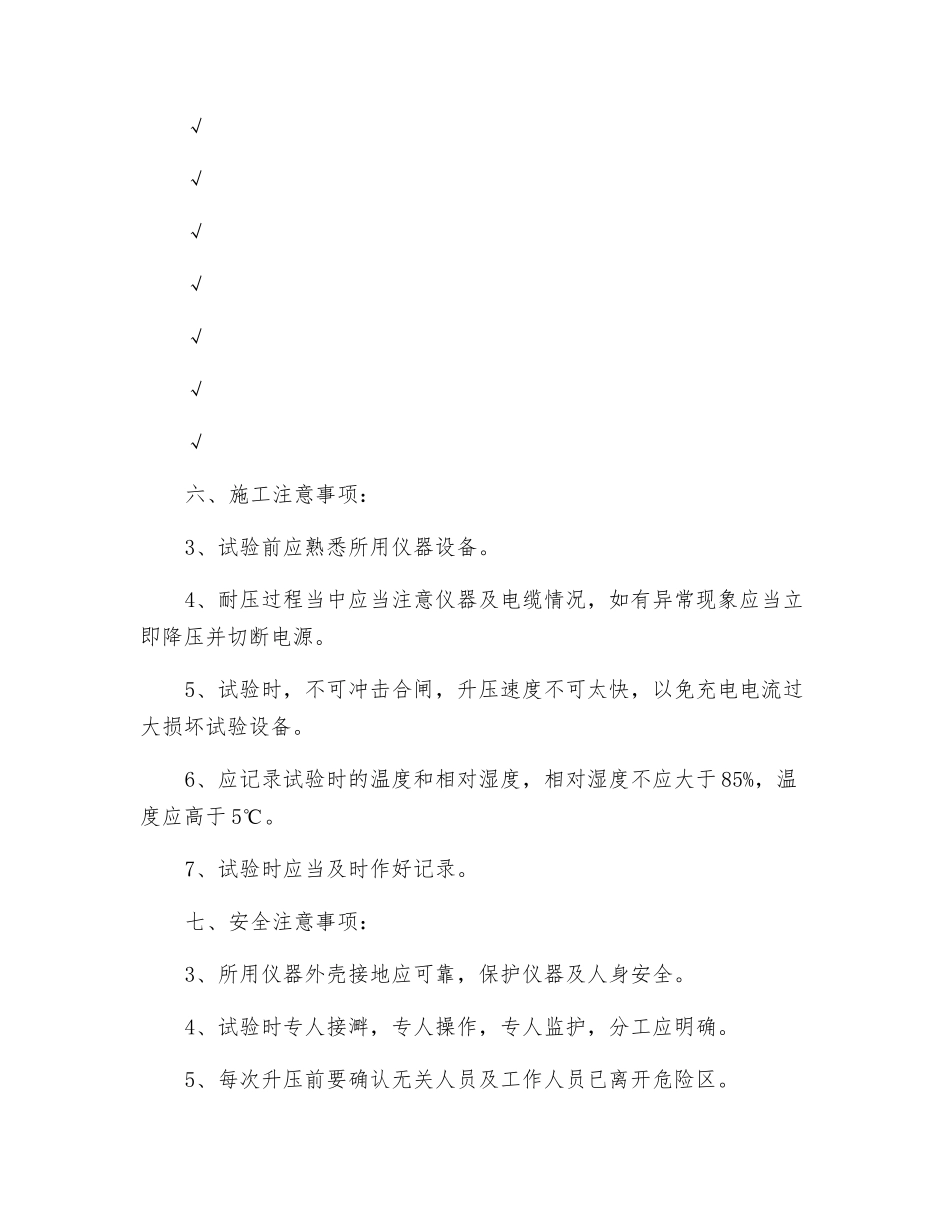

高压电缆试验方案本工程为麻栗坡县雅郡上苑小区高压主进线电力电缆试验，10kV电力电缆的绝缘种类为交联聚乙烯绝缘，型号为 ZR-YJV22-8.7/15KV-3×300。1、GB52025-05《电气装置安装工程电气设备交接试验标准》2、DL5009.1-2025《电力建设安全工作规程》2500V 兆欧表一只；30-75 谐振式耐压装置一套；干湿温度计一只； 刀闸开关；试验用联接线； 保险丝；塑料带； 放电棒；警戒绳等；四、 施工作业方案：电力电缆施放就位，电缆两端的电缆头制作完毕，电缆头表面清洁无杂物，监护人员到达指定位置后方可进行试验准备及工作。五、工艺流程：试验项目标准和要求RWH1、测量绝缘电阻；2 沟通耐压试验；3、检查电缆线路的相位；4、铜屏蔽层电阻和导体电阻比1）用 2500V 兆欧表测试。2)测量各电缆线芯对地或对金属屏蔽层间和各线芯间的绝缘电阻。3)测量电缆外护套绝缘电阻，每千米绝缘电阻值不应低于0.5MΩ。4）记录测试时环境温度和相对湿度。1）本项目用 30-75Hz 谐振式耐压装置进行试验。2）试验电压标准为 12kV，持续时间 5 分钟。3)试验前后应进行绝缘电阻测量。4）在对一相电缆进行试验时，其它各相电缆的导体及屏蔽层应良好接地。5）沟通耐压过程当中电缆不应发生击穿现象6）试验后，对测试电缆应充分放电。7）记录测试时的环境温度和相对湿度。√√√√√√√√√六、施工注意事项：3、试验前应熟悉所用仪器设备。4、耐压过程当中应当注意仪器及电缆情况，如有异常现象应当立即降压并切断电源。5、试验时，不可冲击合闸，升压速度不可太快，以免充电电流过大损坏试验设备。6、应记录试验时的温度和相对湿度，相对湿度不应大于 85%，温度应高于 5℃。7、试验时应当及时作好记录。七、安全注意事项：3、所用仪器外壳接地应可靠，保护仪器及人身安全。4、试验时专人接溿，专人操作，专人监护，分工应明确。5、每次升压前要确认无关人员及工作人员已离开危险区。6、试验过程当中假如发生异常现象，先切断电源，并用放电棒充分放电后，方可进行处理。7、试验全过程，电缆两端均有人监视，保持通讯畅通。出现问题及时联系。8、试验完毕后的电缆经过一段时间的自放电且通过适当的放电棒进行放电后，才可拆除接线。9、试验过程当中，应当正确穿戴绝缘手套、绝缘靴等防护用品。10、耐压试验严格执行《电气设备耐压试验》安全措施。八、安全风险分析及其控制措施序号作业活动危险因素可能导致的事故是否为重大危险因素控制措施责任人启动/...
