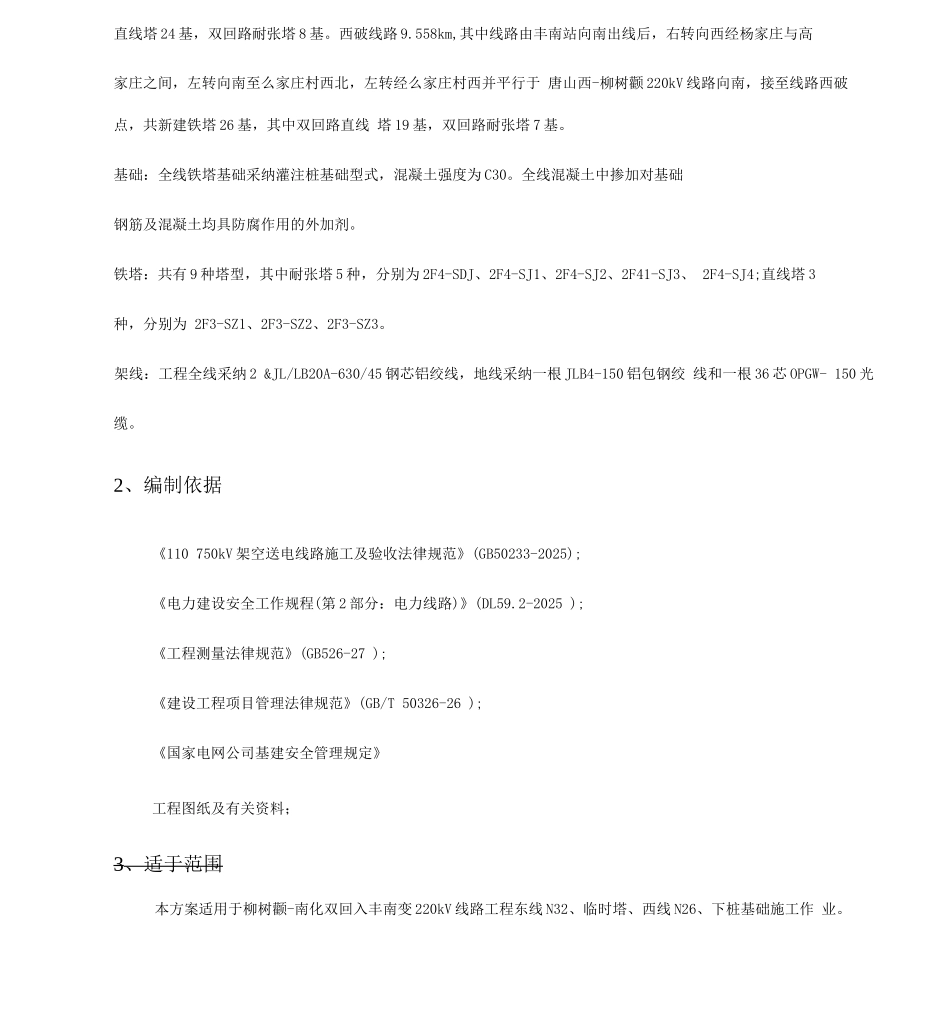

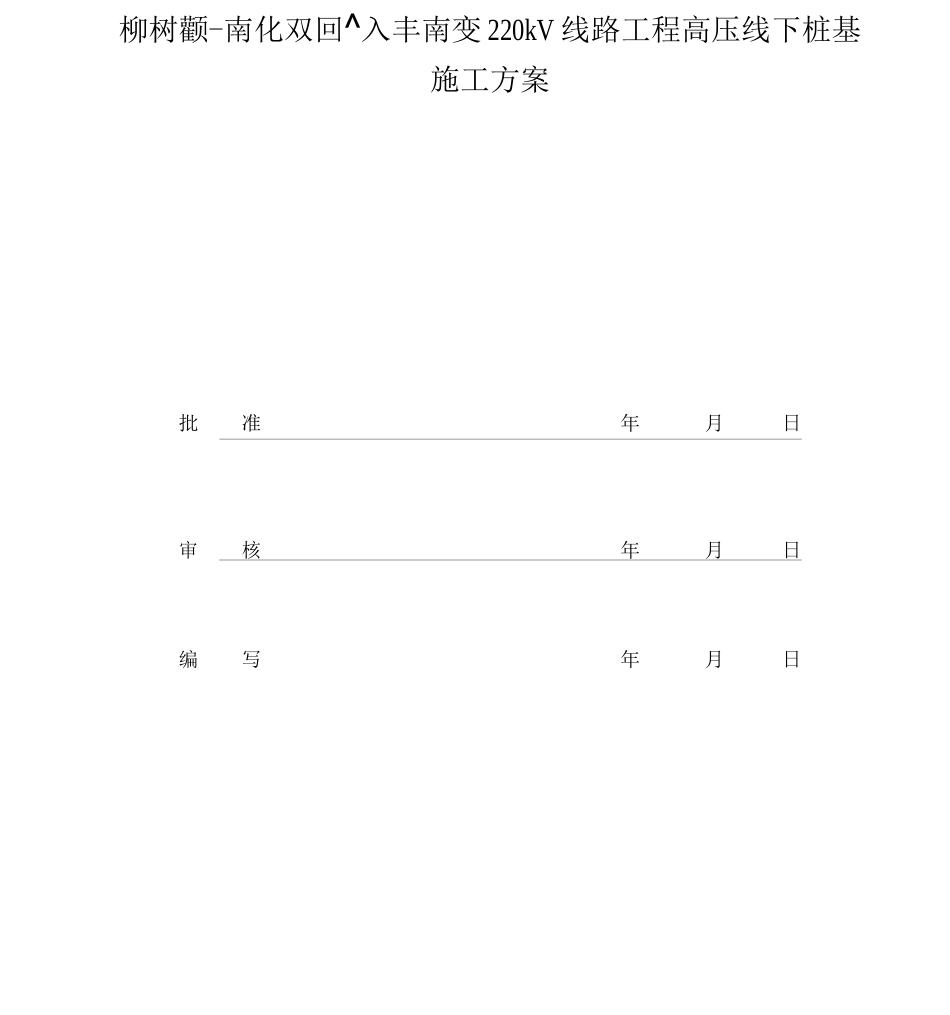

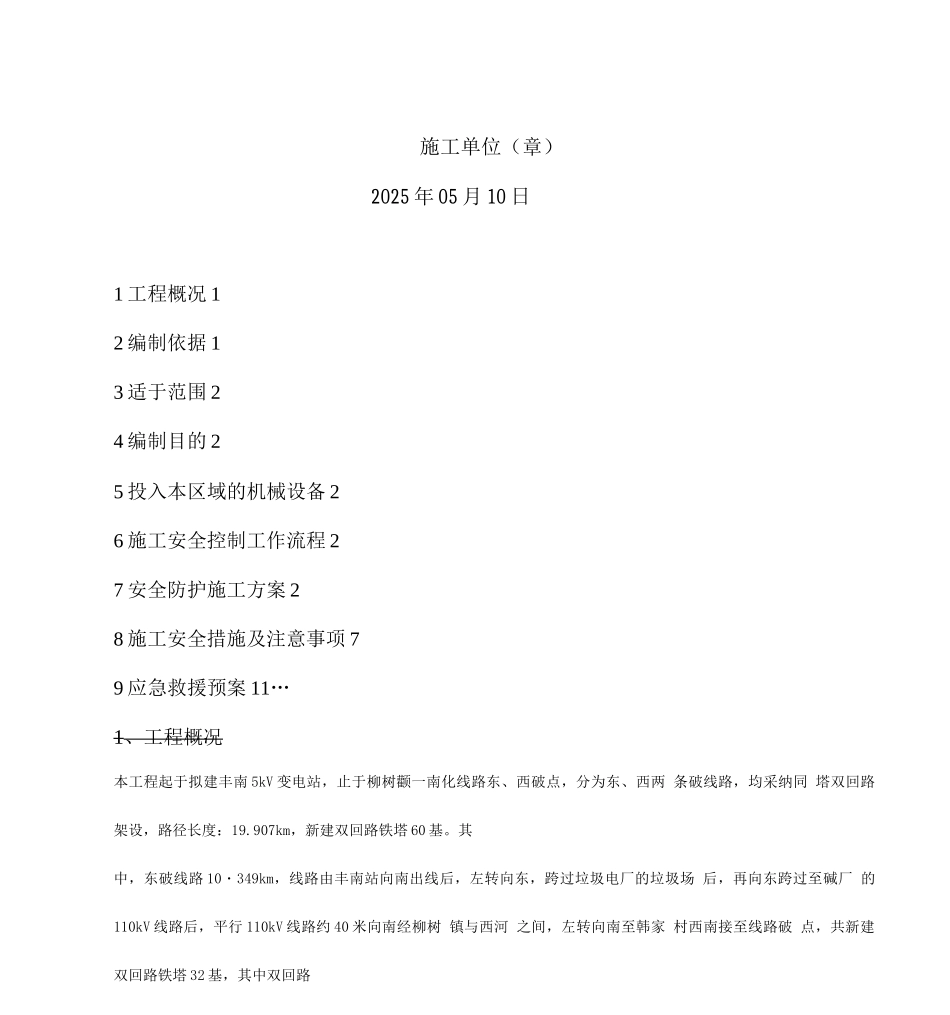

柳树颧-南化双回^入丰南变 220kV 线路工程高压线下桩基施工方案批准年月日审核年月日编写年月日施工单位（章）2025 年 05 月 10 日1 工程概况 12 编制依据 13 适于范围 24 编制目的 25 投入本区域的机械设备 26 施工安全控制工作流程 27 安全防护施工方案 28 施工安全措施及注意事项 79 应急救援预案 11…1、工程概况本工程起于拟建丰南 5kV 变电站，止于柳树颧一南化线路东、西破点，分为东、西两 条破线路，均采纳同 塔双回路架设，路径长度：19.907km，新建双回路铁塔 60 基。其中，东破线路 10・349km，线路由丰南站向南出线后，左转向东，跨过垃圾电厂的垃圾场 后，再向东跨过至碱厂 的110kV 线路后，平行 110kV 线路约 40 米向南经柳树 镇与西河 之间，左转向南至韩家 村西南接至线路破 点，共新建双回路铁塔 32 基，其中双回路直线塔 24 基，双回路耐张塔 8 基。西破线路 9.558km,其中线路由丰南站向南出线后，右转向西经杨家庄与高家庄之间，左转向南至么家庄村西北，左转经么家庄村西并平行于 唐山西-柳树颧 220kV 线路向南，接至线路西破点，共新建铁塔 26 基，其中双回路直线 塔 19 基，双回路耐张塔 7 基。基础：全线铁塔基础采纳灌注桩基础型式，混凝土强度为 C30。全线混凝土中掺加对基础钢筋及混凝土均具防腐作用的外加剂。铁塔：共有 9 种塔型，其中耐张塔 5 种，分别为 2F4-SDJ、2F4-SJ1、2F4-SJ2、2F41-SJ3、 2F4-SJ4;直线塔 3种，分别为 2F3-SZ1、2F3-SZ2、2F3-SZ3。架线：工程全线采纳 2 &JL/LB20A-630/45 钢芯铝绞线，地线采纳一根 JLB4-150 铝包钢绞 线和一根 36 芯 OPGW- 150 光缆。2、编制依据《110 750kV 架空送电线路施工及验收法律规范》(GB50233-2025);《电力建设安全工作规程(第 2 部分：电力线路)》(DL59.2-2025 );《工程测量法律规范》(GB526-27 );《建设工程项目管理法律规范》(GB/T 50326-26 );《国家电网公司基建安全管理规定》工程图纸及有关资料；3、适于范围本方案适用于柳树颧-南化双回入丰南变 220kV 线路工程东线 N32、临时塔、西线 N26、下桩基础施工作 业。4、编制目的针对 220 千伏高压线下桩基施工安全为主线，对高压线下桩基钻孔、钢筋笼吊装，制定施工安全控制工作流 程及切实可行的安全防护施工方案。5、投入本区域的机械设备机械名称型号台数备注桩机SD101挖掘机加藤 HD820 川1钢钢笼吊装电...
