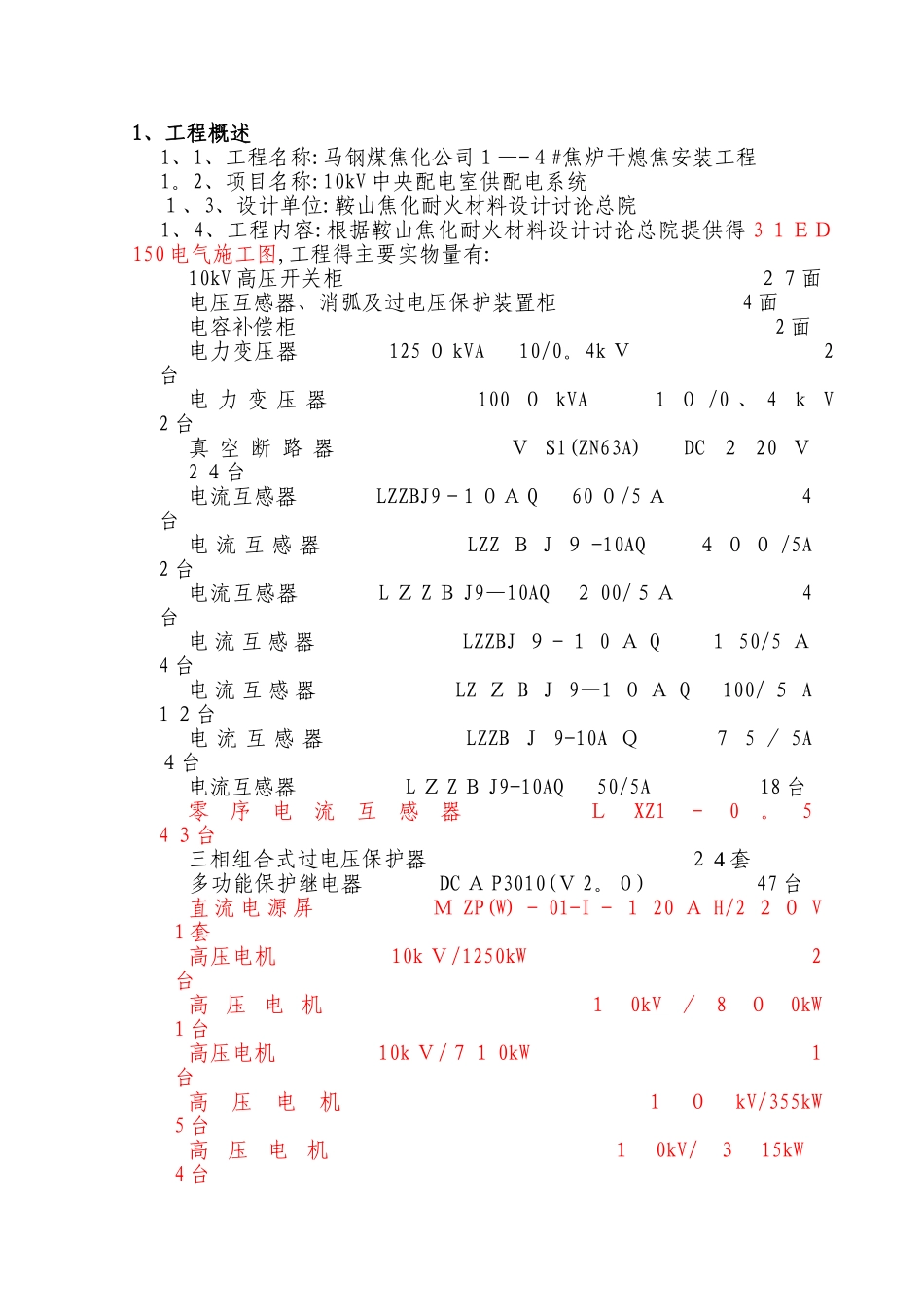

1、工程概述1、1、工程名称:马钢煤焦化公司１—-４#焦炉干熄焦安装工程1。2、项目名称:10kV 中央配电室供配电系统１、3、设计单位:鞍山焦化耐火材料设计讨论总院1、4、工程内容:根据鞍山焦化耐火材料设计讨论总院提供得 3 １ＥＤ150 电气施工图,工程得主要实物量有:10kV 高压开关柜 ２７面 电压互感器、消弧及过电压保护装置柜 4 面电容补偿柜 2 面电力变压器 125 ０ kVA 10/0。4k Ｖ 2台电 力 变 压 器 100 ０ kVA 1 ０ /0 、 4 ｋ V 2 台真 空 断 路 器 Ｖ S1(ZN63A) DC ２ 20 Ｖ 2 ４台电流互感器 LZZBJ9－1 ０Ａ Q 60 ０/5 Ａ 4台电 流 互 感 器 LZZ Ｂ J ９ -10AQ ４ ０ ０ /5A 2 台电流互感器 L Ｚ Z Ｂ J9—10AQ ２ 00/５Ａ 4台电 流 互 感 器 LZZBJ ９ - １ 0 Ａ Q １ 50/5 Ａ 4 台电 流 互 感 器 LZ Ｚ B Ｊ 9—1 ０ Ａ Q 100/ ５ A 1 ２台电 流 互 感 器 LZZB Ｊ 9-10A Ｑ ７ 5 ／ 5A ４台电流互感器 L Ｚ Z Ｂ J9-10AQ 50/5A 18 台零序电流互感器 ＬXZ1－0。5 4 ３台三相组合式过电压保护器 ２ 4 套多功能保护继电器 DC Ａ P3010(Ｖ 2。０) 47 台直 流 电 源 屏 Ｍ ZP(W) － 01-I － １ 20 Ａ H/2 ２ ０ V 1 套高压电机 10k Ｖ/1250kW 2台高 压 电 机 １0kV ／ 8０0kW 1 台高压电机 10k Ｖ/７１ 0kW 1台高压电机 1０kV/355kW 5 台高压电机 １0kV/３15kW 4 台马钢干熄焦工程 10kV 中央配电室供配电系统为两路１ 0kV 电源进线,两路电源同时工作,单母线分段,互为备用。两路 1 ０ kV 电源分别引自马钢焦炉区域３ 5 ｋ V 变电所、 高压电源进线柜设速断、过流、过负荷与零序过流保护;分断柜设电流速断保护;高压电机设电流速断、过负荷、低电压、零序电流保护;变压器设电流速断、过电流、过负荷、零序电流与变压器温度、瓦斯保护等;同时开关柜还设机械联锁保护,只有当开关柜门关闭,断开接地,才能把小车推动到工作位置,才能合上断路器;同时只有分断断路器,才能把拉出到试验位置。高压开关柜控制电源(D Ｃ２ 20V)、合闸电源(DC220 Ｖ)均由直流电源屏供电;直流电源屏电源(AC2 ２ 0V)、高压开关柜内照明(ＡＣ２ 20V)、柜内防潮加热器(AC220 Ｖ)均引自所用电沟通盘;所用电沟通盘电源为两路 3８ 0V 电源进线,一路引自１ 0 ０ A...
