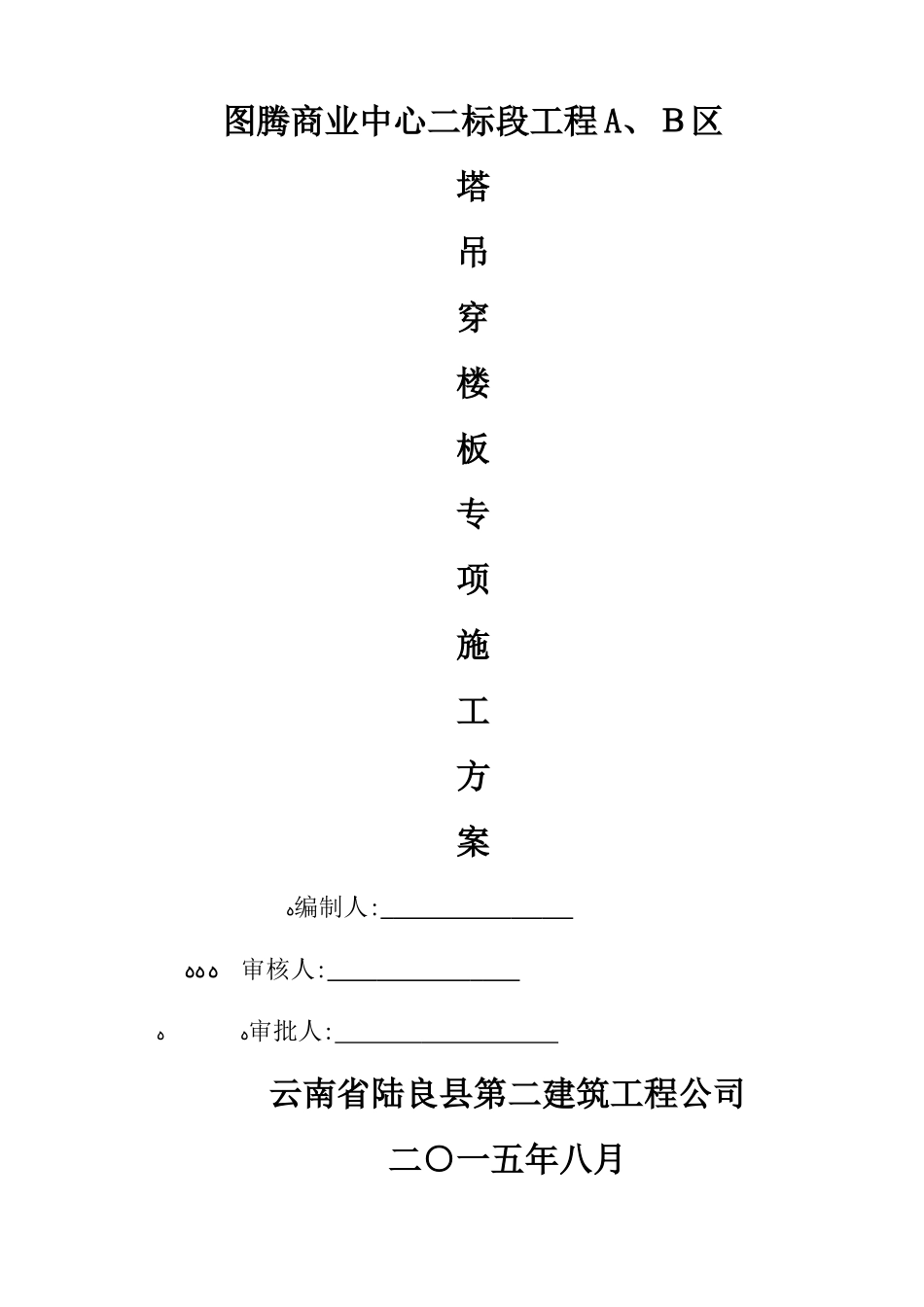

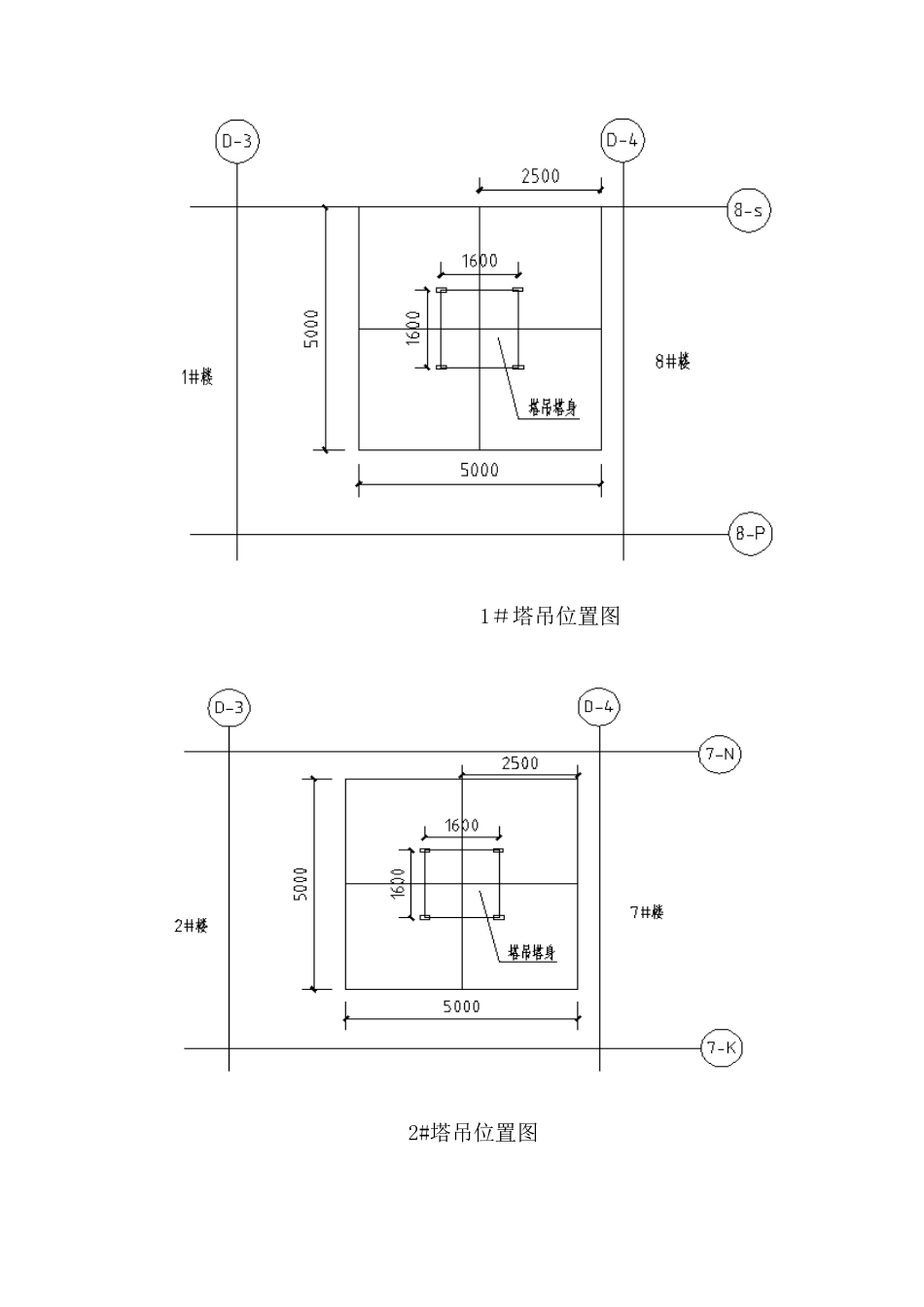

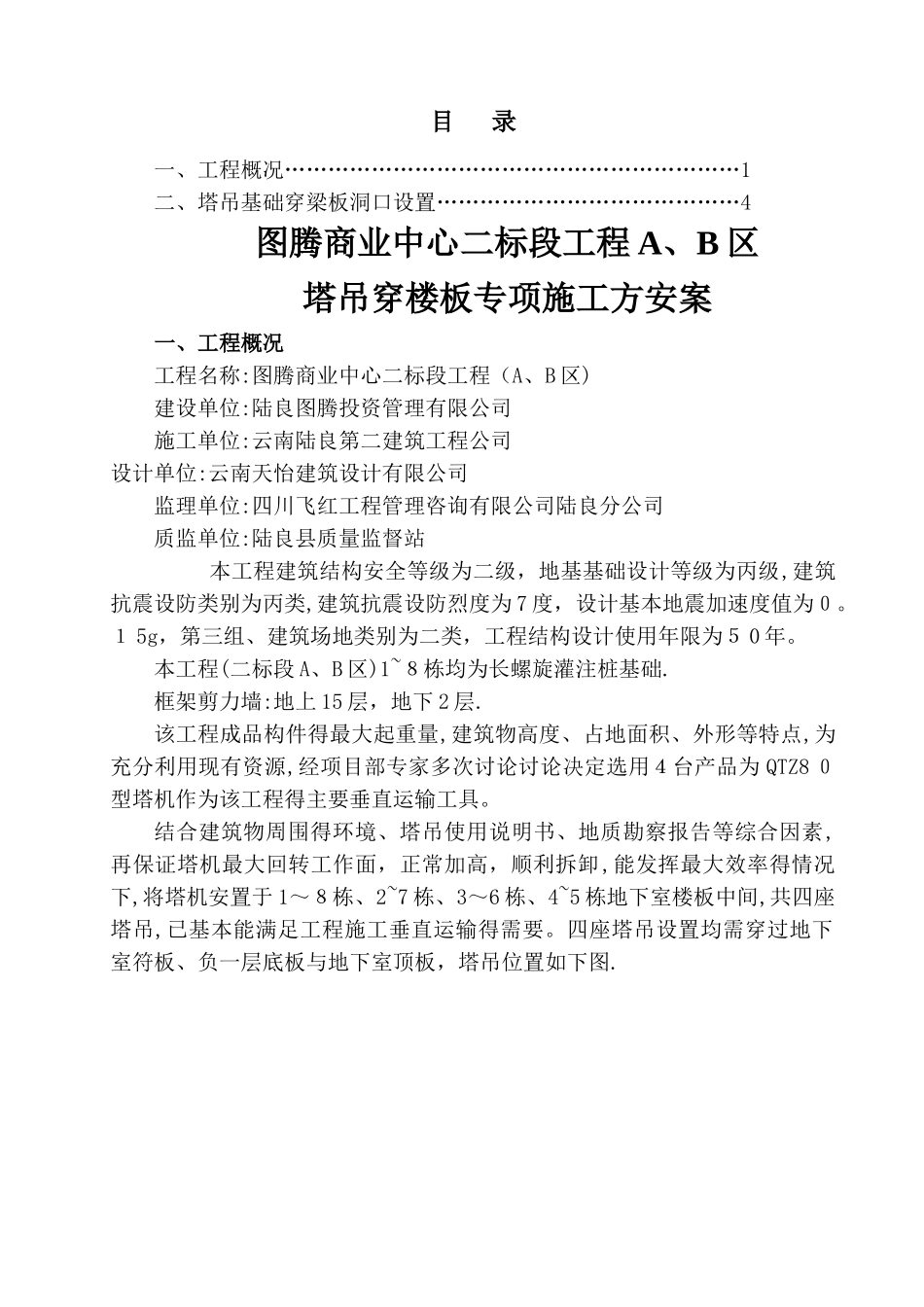

图腾商业中心二标段工程 A、Ｂ区塔吊穿楼板专项施工方案 ﻩ编制人: ﻩﻩﻩ审核人: ﻩﻩ审批人: 云南省陆良县第二建筑工程公司二○一五年八月目 录一、工程概况………………………………………………………1二、塔吊基础穿梁板洞口设置……………………………………4图腾商业中心二标段工程 A、B 区塔吊穿楼板专项施工方安案一、工程概况工程名称:图腾商业中心二标段工程（A、B 区)建设单位:陆良图腾投资管理有限公司 施工单位:云南陆良第二建筑工程公司 设计单位:云南天怡建筑设计有限公司 监理单位:四川飞红工程管理咨询有限公司陆良分公司 质监单位:陆良县质量监督站 本工程建筑结构安全等级为二级，地基基础设计等级为丙级,建筑抗震设防类别为丙类,建筑抗震设防烈度为 7 度，设计基本地震加速度值为０。１ 5g，第三组、建筑场地类别为二类，工程结构设计使用年限为５ 0 年。本工程(二标段 A、B 区)1~８栋均为长螺旋灌注桩基础.框架剪力墙:地上 15 层，地下 2 层.该工程成品构件得最大起重量,建筑物高度、占地面积、外形等特点,为充分利用现有资源,经项目部专家多次讨论讨论决定选用４台产品为 QTZ8 ０型塔机作为该工程得主要垂直运输工具。结合建筑物周围得环境、塔吊使用说明书、地质勘察报告等综合因素,再保证塔机最大回转工作面，正常加高，顺利拆卸,能发挥最大效率得情况下,将塔机安置于 1～８栋、2~7 栋、3～6 栋、4~5 栋地下室楼板中间,共四座塔吊,已基本能满足工程施工垂直运输得需要。四座塔吊设置均需穿过地下室符板、负一层底板与地下室顶板，塔吊位置如下图. 1＃塔吊位置图2#塔吊位置图3#塔吊位置图4＃塔吊位置图二、塔吊基础穿梁板洞口设置１、塔吊穿梁板洞口设置原则根据设计要求,考虑施工简便,避开应力集中.2、塔吊穿梁板得设置2、１、在塔吊基础穿地下室筏板中,根据现场实际情况,塔吊位置不能变动，先施工塔吊基础。塔吊基础顶标高与地下室底板顶标高一致,塔吊基础与周围得基础筏板板设止水钢板连接，塔吊基础位置与周围梁板钢筋连接预埋在塔吊基础相应位置,并预留足够得连接长度。并在塔吊基础外预铺设高分子防水卷材,在塔吊基础外预留２０ cm 以上得长度，用以施工筏板防水卷材时搭接。塔吊基础穿地下室筏板及承台得设置及做法如下图:2、２、塔吊穿普通楼板时,在塔吊位置按后浇带作法设置,塔吊每边让开２ 0-40c ｍ设置钢丝网拦截混凝土,整个塔吊洞口按板筋预留足够连接钢筋,并按后浇带法...
