高层建筑电气设计

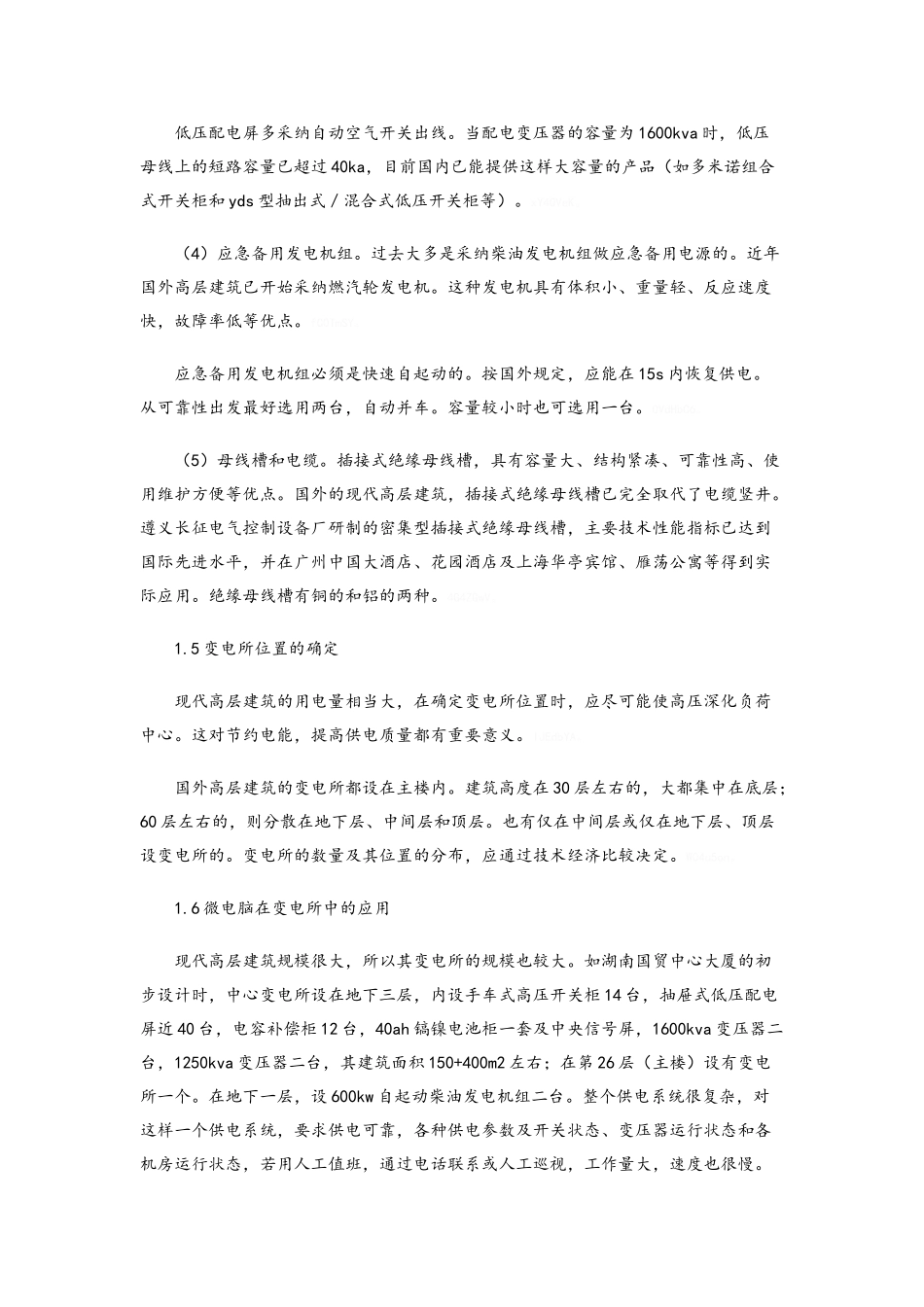

一、高层建筑电气设计的主要内容 1.1 负荷的计算 电力负荷是供电设计的依据参数。计算准确与否，对合理选择设备，安全可靠与经济运行，均起决定性作用。高层建筑的电力负荷计算，基本上采纳负荷密度法和需要系数法。BcdcpLM。 1.2 供电电源及电压的选择 为了保证供电可靠性，现代高层建筑至少应有两个独立电源，具体数量应视负荷大小及当地电网条件而定。两路独立电源运行方式，原则上是两路同时供电，互为备用。另外，还须装设应急备用柴油发电机组，要求在 15 秒钟内自动恢复供电，保证事故照明、电脑设备、消防设备、电梯等设备的事故用电。C6L4bh0。 国内高层建筑的供电电压，都采纳 10kv 标准电压等级。 1.3 高低压配电系统的设计 （1）高压配电系统：现代高层建筑均是采纳两路独立的 10kv 电源同时供电。一般高压采纳单母线分段，自动切换，互为备用。母线分段数目，与电源进线回路数相适应。只有当供电电源为一主一备时，才考虑采纳单母线不分段的结线。电源进线几乎全部采纳电缆进线。2NHZ9zP。 （2）计费方式，采纳高供高计。但在低压侧，仍装设计费电度表，采纳将照明与动力分开的两部电价法。有些地方供电部门又把空调设备的用电，全部划人照明计价系统，一般做法是安装总表及动力表，由总表减去动力表以后，全部为照明电费。wXO2tVw。 （3）为减少变压器台数，单台变压器的容量选择一般都大于 1000kva.为限制低压侧的短路电流，正常时变压器解列运行，中间设联络开关。照明和动力分开设变压器，当动力用电容量太小时，动力变压器可不分开装设，而在低压侧应对动力负荷分类计费。7jYCFDb。 （4）高压系统及低压干线的配电方式基本上都采纳放射式系统。楼层配电则为混合式系统。配电设备中的主要部分是干线。现代高层建筑的竖井多采纳插接式母线槽。水平干线因走线困难，多采纳全塑电缆与竖井母干线联接。每层楼竖井设层问配电小问。层间配电箱经插接自动空气开关从竖井母干线取得电源。当层数较多负荷数较大时，一般按层数分区供电，或将变压器分散设在地下层、中间层或最顶层。GBlJ5te。 （5）低压配电系统各级开关均采纳自动空气开关（断路器），设置瞬时、短延时、长延时三级过流保护装置。各级自动空气开关的保护整定，应注意选择性配合，防止越级跳闸。G3IEwIK。 （6）所有电梯均要求采纳两路不同变压器引出的专用电缆进线。在电梯机房的末端配电箱，设两路电源的自动切换装置，互为备用。cPdLRJ2。 （7）...
