高支模施工方案2

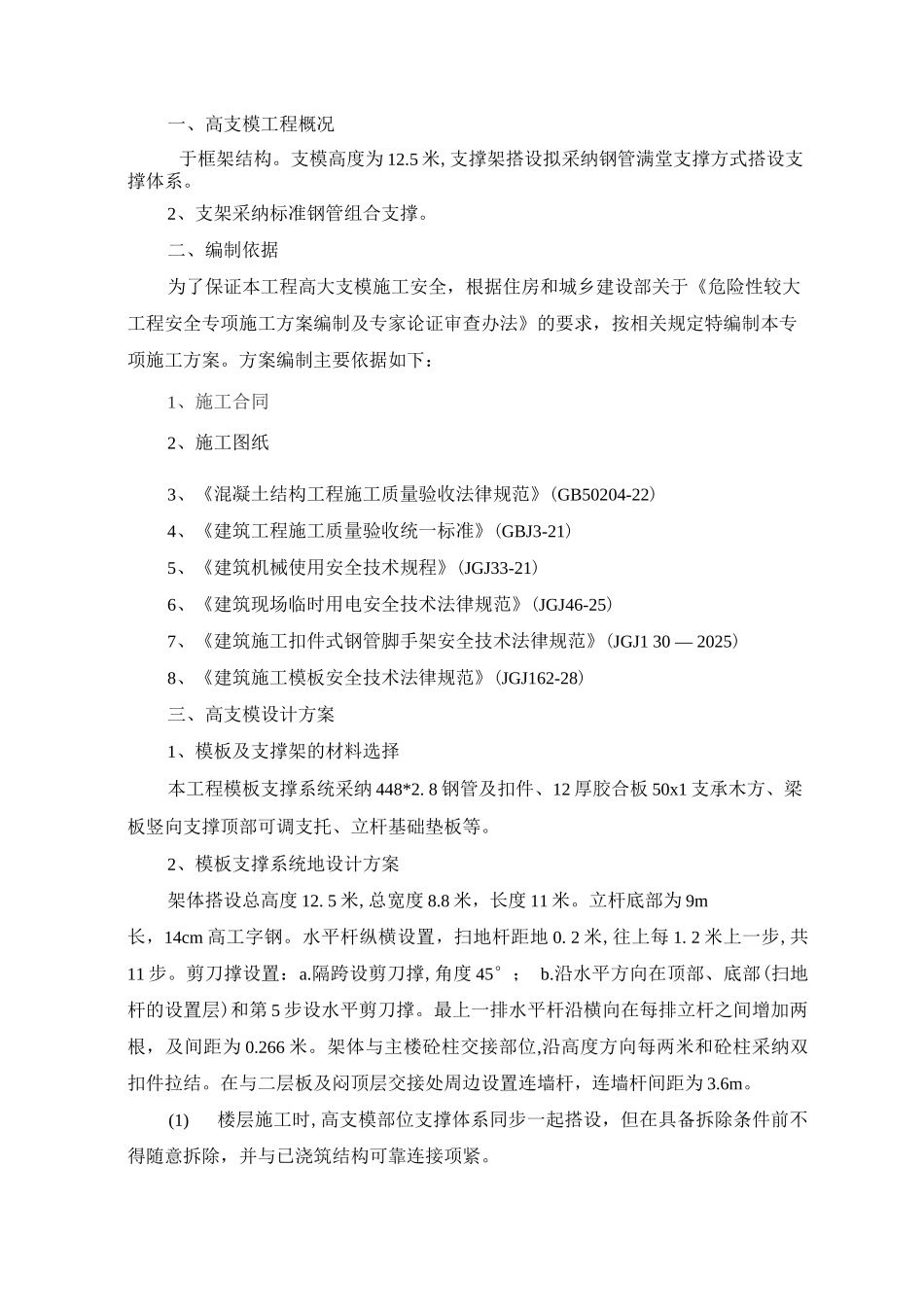

一、高支模工程概况于框架结构。支模高度为 12.5 米,支撑架搭设拟采纳钢管满堂支撑方式搭设支撑体系。2、支架采纳标准钢管组合支撑。二、编制依据为了保证本工程高大支模施工安全，根据住房和城乡建设部关于《危险性较大工程安全专项施工方案编制及专家论证审查办法》的要求，按相关规定特编制本专项施工方案。方案编制主要依据如下：1、施工合同2、施工图纸3、《混凝土结构工程施工质量验收法律规范》(GB50204-22)4、《建筑工程施工质量验收统一标准》(GBJ3-21)5、《建筑机械使用安全技术规程》(JGJ33-21)6、《建筑现场临时用电安全技术法律规范》(JGJ46-25)7、《建筑施工扣件式钢管脚手架安全技术法律规范》(JGJ1 30 — 2025)8、《建筑施工模板安全技术法律规范》(JGJ162-28)三、高支模设计方案1、模板及支撑架的材料选择本工程模板支撑系统采纳 448*2. 8 钢管及扣件、12 厚胶合板 50x1 支承木方、梁板竖向支撑顶部可调支托、立杆基础垫板等。2、模板支撑系统地设计方案架体搭设总高度 12. 5 米,总宽度 8.8 米，长度 11 米。立杆底部为 9m长，14cm 高工字钢。水平杆纵横设置，扫地杆距地 0. 2 米,往上每 1. 2 米上一步,共11 步。剪刀撑设置：a.隔跨设剪刀撑,角度 45°； b.沿水平方向在顶部、底部(扫地杆的设置层)和第 5 步设水平剪刀撑。最上一排水平杆沿横向在每排立杆之间增加两根，及间距为 0.266 米。架体与主楼砼柱交接部位,沿高度方向每两米和砼柱采纳双扣件拉结。在与二层板及闷顶层交接处周边设置连墙杆，连墙杆间距为 3.6m。(1)楼层施工时,高支模部位支撑体系同步一起搭设，但在具备拆除条件前不得随意拆除，并与已浇筑结构可靠连接项紧。(2)支撑力杆基础应具有足够的承载力。(3)梁、板支撑力杆布置基本方案：梁侧模板主楞采纳直径 48*2.8 钢管，次楞采纳 50 x80 木方，面板采纳 12 厚木胶合板；梁底纵向支撑采纳 50 x1 木方，小横杆采纳 48*2.8 钢管；梁两侧立杆距梁侧面距离均 250,梁下均增加一根立杆支撑，两侧立杆及梁下立杆纵向间距分别为 4、8 mm ;现浇板模板支撑采纳钢管扣件支撑系统 50 x1 木方支承 12 厚木胶合板，48*2.8钢管支承木方；板下支撑力杆纵横间距 8 mm。梁、板竖向支撑顶部均采纳可调支托。详见附图与计算书。(4)梁侧模板均设置对拉螺栓，做法详见设计图。(5)水平拉杆布置钢管支撑架水平拉杆步距为不超过 1. 5m，在每一步距处纵横向应各设一道水平拉...
