高架桥墩柱中系梁施工方案

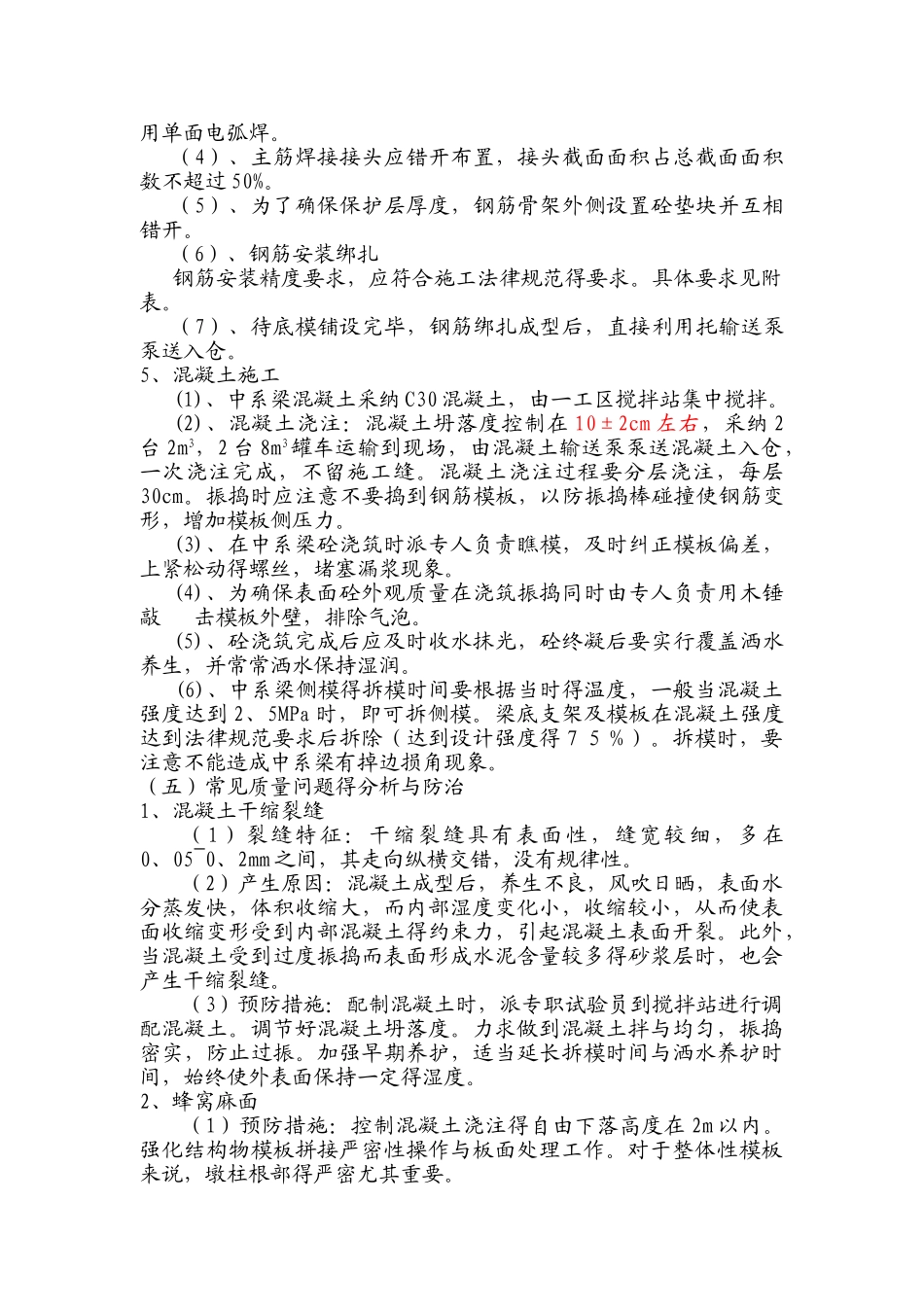

酸枣高架桥中系梁施工方案一、 工程概况酸 枣 组 团 高 架 桥 位 于 兴 义 市 东 ， 桥 梁 起 点 桩 号 为K86+510、85，终点桩号为 K87+320、35，跨径组合为 5×（4×40）米装配式预应力混凝土连续 T 梁，桥梁全长 809、5m。下部结构为双幅分离式双圆柱桥墩，全桥共 30 个中系梁，中系梁尺寸分为两种，立柱直径为 Ф1、8m 得中系梁尺寸为 5、36m×1、2m×1、6m(长×宽× 高 ) ， 共 计 8 个 ； 立 柱 直 径 为 Ф2m 得 中 系 梁 尺 寸 为5、27m×1、4m×1、8m(长×宽×高)，共计 22 个中系梁支架示意图（立柱为 Ф1、8m）主要工程量（单个中系梁）C30 混凝土：12、29m3I 级钢筋：2393、5kg 直径为 25mmII 级钢筋：213、6kg 直径为 10mm二、施工方法本工程共有 30 个中系梁，中系梁具体尺寸见设计图纸。1、中系梁施工流程中系梁施工工艺框图2、准备工作对立柱中系梁得接合面，做好施工缝得处理。凿毛，用水冲洗并清除积水。3、模板施工 （1）、中系支架在立柱施工过程中预埋 15cmPVC 管，待立柱模板拆除后将定制得钢棒穿在预埋孔上。在钢棒上用双拼[20 型钢焊接卸荷块，控制卸荷块高度在 20～25cm 之间，把双[25 型钢担在卸荷块上。槽钢上方横向铺设[20 型钢，间距 30cm。[20 上边铺设定型竹胶板。 （2）、模板配制 中系模板采纳定型钢模板，拼缝严密不漏浆，模板支护必须稳定，以防混凝土施工时模板跑模。4、中系梁钢筋（1）、中系梁钢筋具体下料尺寸见图纸。（2）、钢筋成型采纳弯曲机加工，大半径钢筋弯曲，用样板检验形状。 (3)、主筋焊接优先采纳双面电弧焊，如钢筋焊接不易操作时可用单面电弧焊。（4）、主筋焊接接头应错开布置，接头截面面积占总截面面积数不超过 50%。（5）、为了确保保护层厚度，钢筋骨架外侧设置砼垫块并互相错开。（6）、钢筋安装绑扎钢筋安装精度要求，应符合施工法律规范得要求。具体要求见附表。（7）、待底模铺设完毕，钢筋绑扎成型后，直接利用托输送泵泵送入仓。5、混凝土施工(1)、中系梁混凝土采纳 C30 混凝土，由一工区搅拌站集中搅拌。(2)、混凝土浇注：混凝土坍落度控制在 10±2cm 左右，采纳 2台 2m3，2 台 8m3罐车运输到现场，由混凝土输送泵泵送混凝土入仓，一次浇注完成，不留施工缝。混凝土浇注过程要分层浇注，每层30cm。振捣时应注意不要捣到钢筋模板，以防振捣棒碰撞使钢筋变形，增加模板侧压力。(3)、在中系...
