鹤辉高速拱涵涵洞施工方案

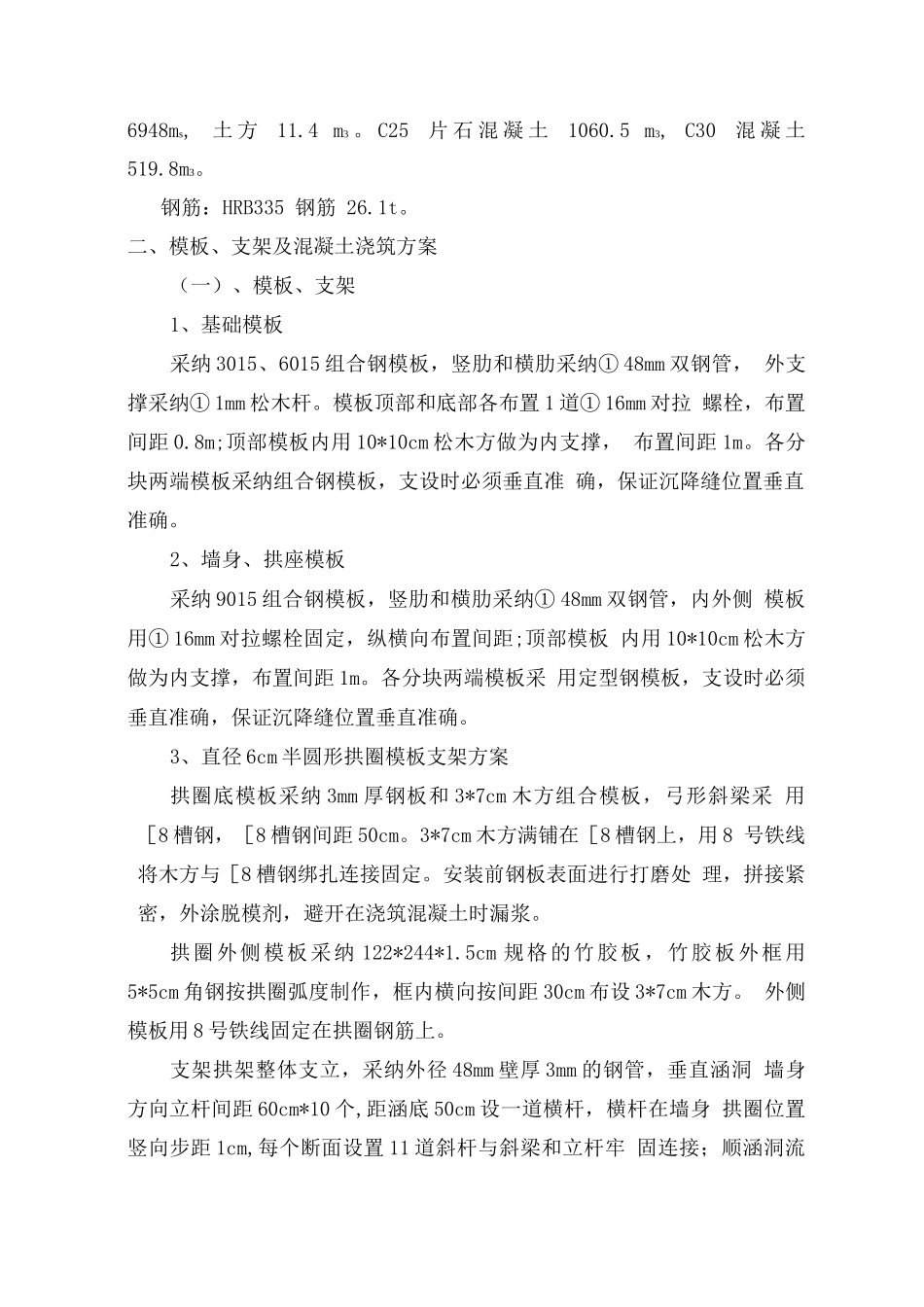

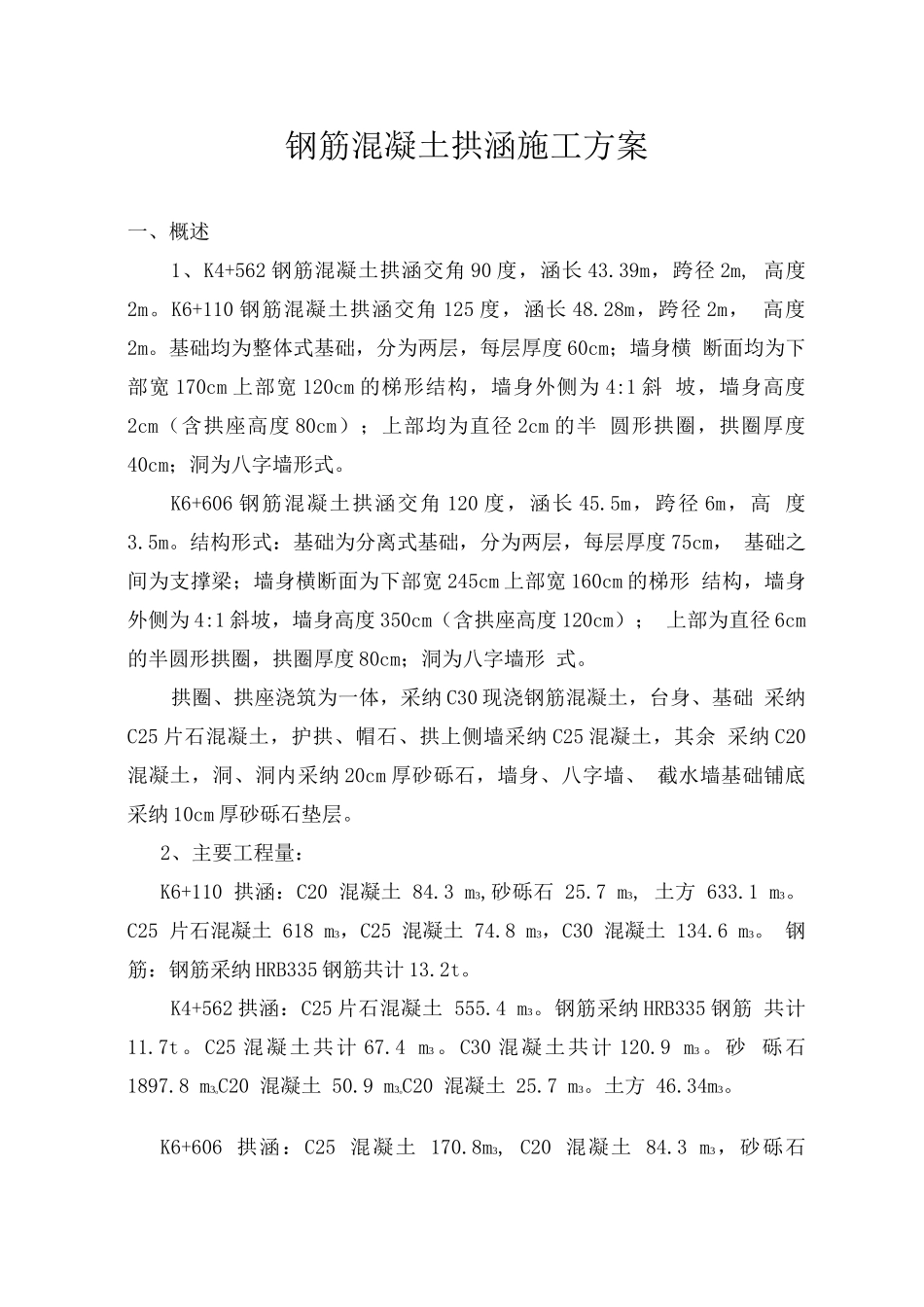

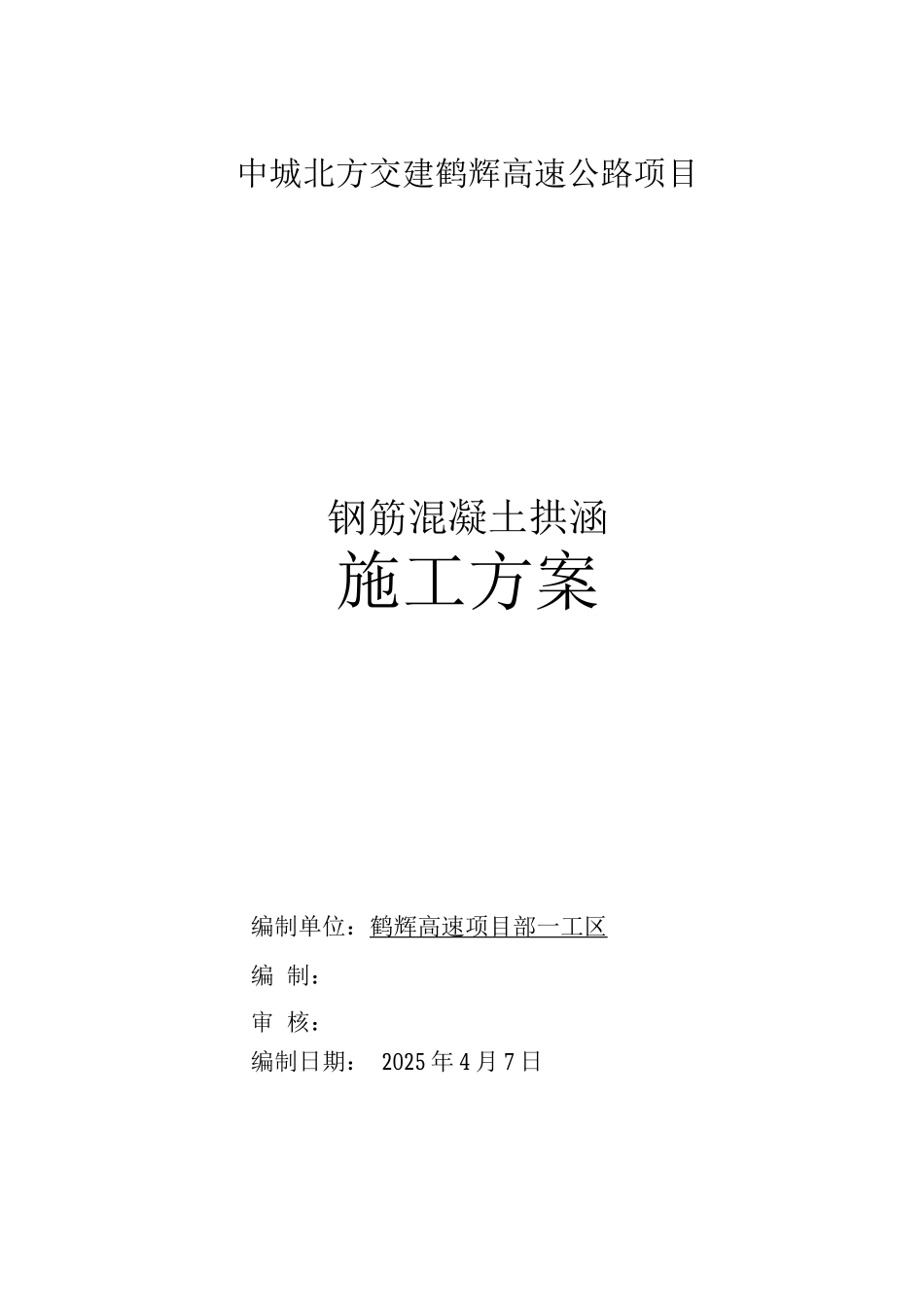

中城北方交建鹤辉高速公路项目钢筋混凝土拱涵施工方案编制单位：鹤辉高速项目部一工区编 制：审 核：编制日期： 2025 年 4 月 7 日钢筋混凝土拱涵施工方案一、概述1、K4+562 钢筋混凝土拱涵交角 90 度，涵长 43.39m，跨径 2m, 高度2m。K6+110 钢筋混凝土拱涵交角 125 度，涵长 48.28m，跨径 2m， 高度2m。基础均为整体式基础，分为两层，每层厚度 60cm；墙身横 断面均为下部宽 170cm 上部宽 120cm 的梯形结构，墙身外侧为 4:1 斜 坡，墙身高度2cm（含拱座高度 80cm）；上部均为直径 2cm 的半 圆形拱圈，拱圈厚度40cm；洞为八字墙形式。K6+606 钢筋混凝土拱涵交角 120 度，涵长 45.5m，跨径 6m，高 度3.5m。结构形式：基础为分离式基础，分为两层，每层厚度 75cm， 基础之间为支撑梁；墙身横断面为下部宽 245cm 上部宽 160cm 的梯形 结构，墙身外侧为 4:1 斜坡，墙身高度 350cm（含拱座高度 120cm）； 上部为直径 6cm的半圆形拱圈，拱圈厚度 80cm；洞为八字墙形 式。拱圈、拱座浇筑为一体，采纳 C30 现浇钢筋混凝土，台身、基础 采纳C25 片石混凝土，护拱、帽石、拱上侧墙采纳 C25 混凝土，其余 采纳 C20混凝土，洞、洞内采纳 20cm 厚砂砾石，墙身、八字墙、 截水墙基础铺底采纳 10cm 厚砂砾石垫层。2、主要工程量：K6+110 拱涵：C20 混凝土 84.3 m3,砂砾石 25.7 m3, 土方 633.1 m3。 C25 片石混凝土 618 m3，C25 混凝土 74.8 m3，C30 混凝土 134.6 m3。 钢筋：钢筋采纳 HRB335 钢筋共计 13.2t。K4+562 拱涵：C25 片石混凝土 555.4 m3。钢筋采纳 HRB335 钢筋 共计11.7t。C25 混凝土共计 67.4 m3。C30 混凝土共计 120.9 m3。砂 砾石 1897.8 m3oC20 混凝土 50.9 m3oC20 混凝土 25.7 m3。土方 46.34m3。K6+606 拱涵：C25 混凝土 170.8m3, C20 混凝土 84.3 m3，砂砾石 6948ms, 土 方 11.4 m3 。 C25 片 石 混 凝 土 1060.5 m3, C30 混 凝 土 519.8m3。钢筋：HRB335 钢筋 26.1t。二、模板、支架及混凝土浇筑方案（一）、模板、支架1、基础模板采纳 3015、6015 组合钢模板，竖肋和横肋采纳① 48mm 双钢管， 外支撑采纳① 1mm 松木杆。模板顶部和底部各布置 1 道① 16mm 对拉 螺栓，布置间距 0.8m;顶部模板内用 10*10cm 松木方做为内支撑， 布置间距 1m。各分块两端模板采纳组合钢模板，...
