25秋人教版九年级物理17.3 电阻的测量 素养教案

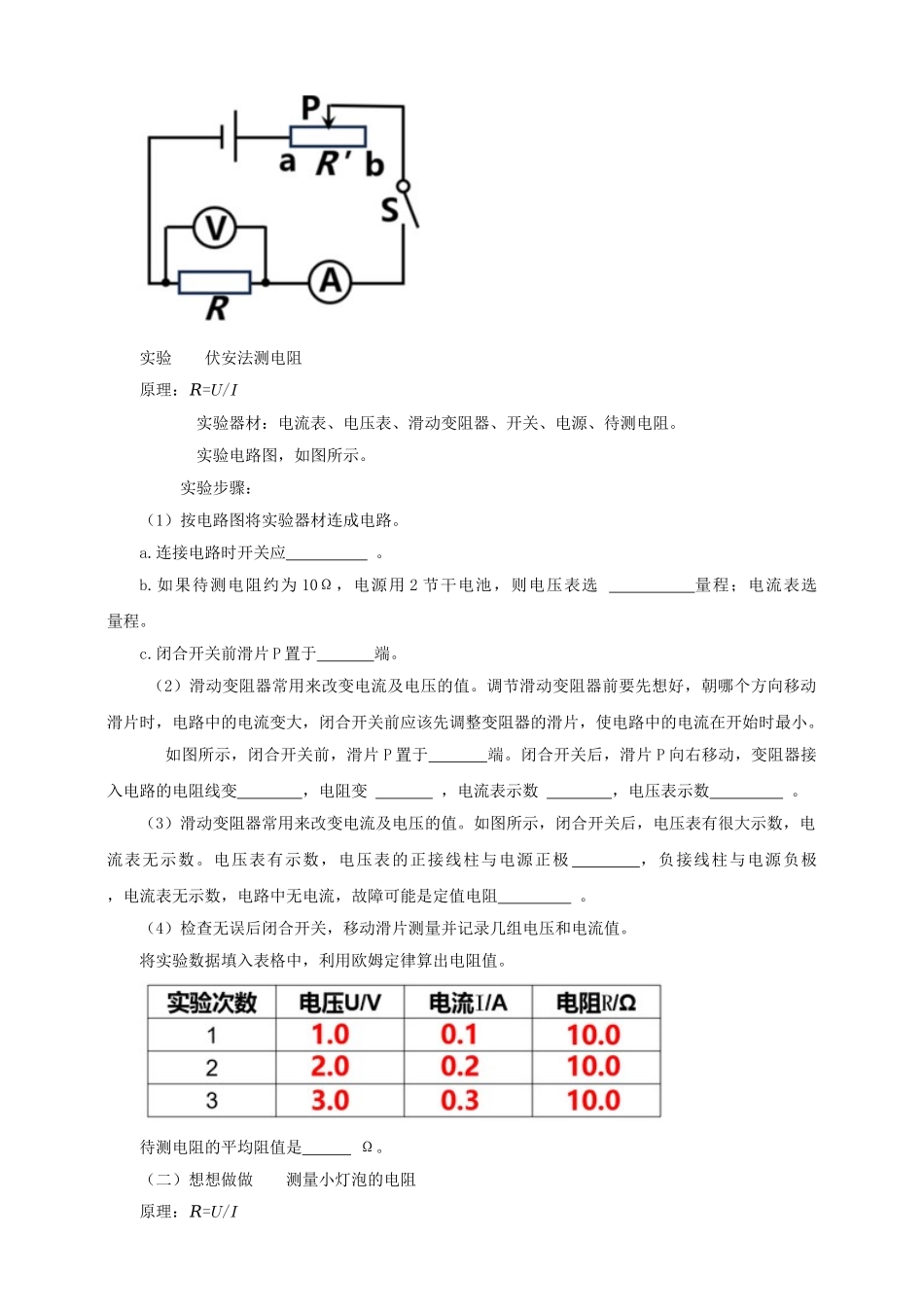

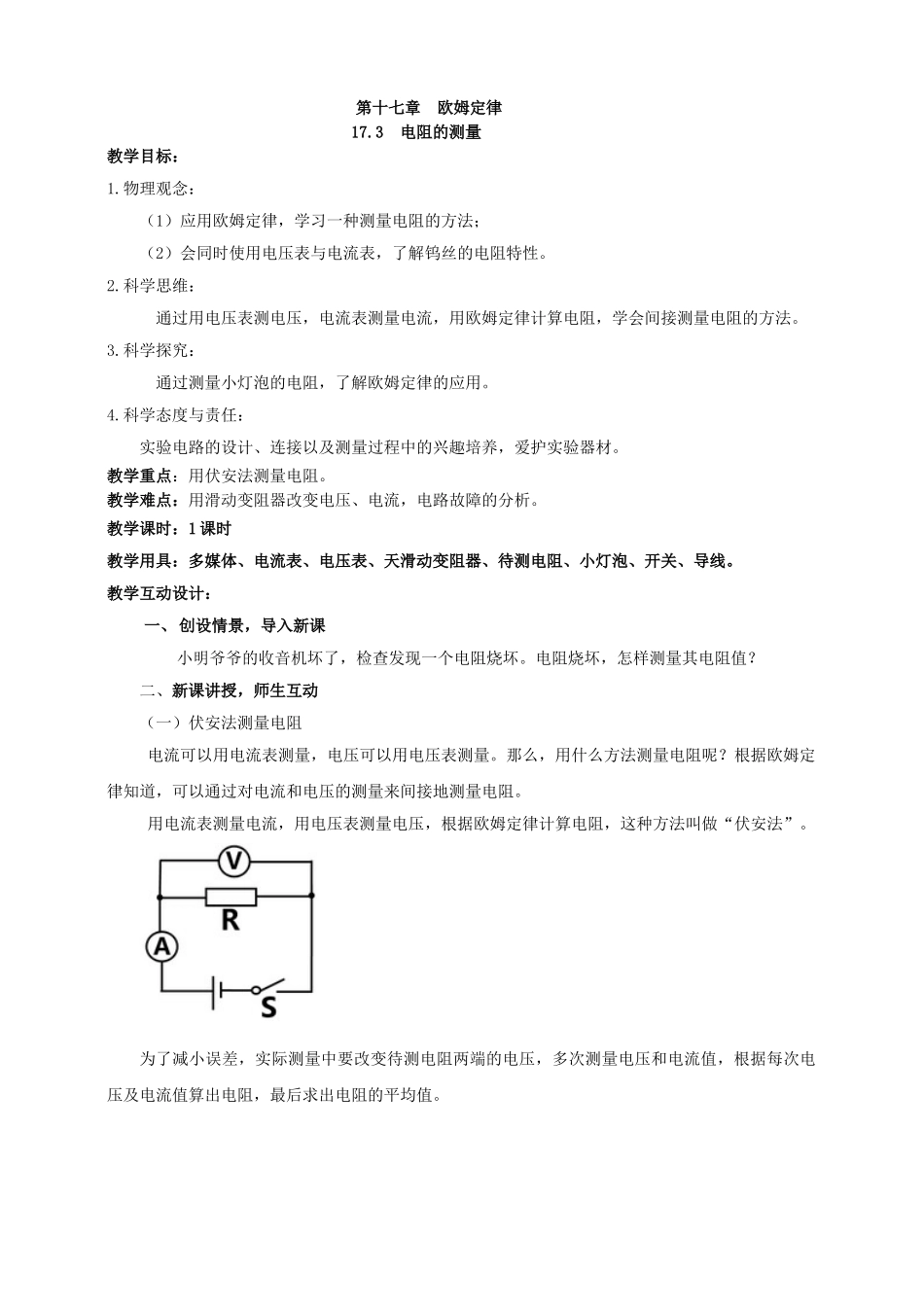

第十七章 欧姆定律17.3 电阻的测量教学目标：1.物理观念： （1）应用欧姆定律，学习一种测量电阻的方法； （2）会同时使用电压表与电流表，了解钨丝的电阻特性。2.科学思维： 通过用电压表测电压，电流表测量电流，用欧姆定律计算电阻，学会间接测量电阻的方法。3.科学探究： 通过测量小灯泡的电阻，了解欧姆定律的应用。4.科学态度与责任：实验电路的设计、连接以及测量过程中的兴趣培养，爱护实验器材。教学重点：用伏安法测量电阻。教学难点：用滑动变阻器改变电压、电流，电路故障的分析。教学课时：1 课时教学用具：多媒体、电流表、电压表、天滑动变阻器、待测电阻、小灯泡、开关、导线。教学互动设计：一、创设情景，导入新课小明爷爷的收音机坏了，检查发现一个电阻烧坏。电阻烧坏，怎样测量其电阻值？二、新课讲授，师生互动（一）伏安法测量电阻 电流可以用电流表测量，电压可以用电压表测量。那么，用什么方法测量电阻呢？根据欧姆定律知道，可以通过对电流和电压的测量来间接地测量电阻。 用电流表测量电流，用电压表测量电压，根据欧姆定律计算电阻，这种方法叫做“伏安法”。为了减小误差，实际测量中要改变待测电阻两端的电压，多次测量电压和电流值，根据每次电压及电流值算出电阻，最后求出电阻的平均值。实验 伏安法测电阻 原理：𝑅=𝑈/𝐼 实验器材：电流表、电压表、滑动变阻器、开关、电源、待测电阻。 实验电路图，如图所示。 实验步骤：（1）按电路图将实验器材连成电路。a.连接电路时开关应 。b.如果待测电阻约为 10Ω，电源用 2 节干电池，则电压表选 量程；电流表选 量程。c.闭合开关前滑片 P 置于 端。 （2）滑动变阻器常用来改变电流及电压的值。调节滑动变阻器前要先想好，朝哪个方向移动滑片时，电路中的电流变大，闭合开关前应该先调整变阻器的滑片，使电路中的电流在开始时最小。 如图所示，闭合开关前，滑片 P 置于 端。闭合开关后，滑片 P 向右移动，变阻器接入电路的电阻线变 ，电阻变 ，电流表示数 ，电压表示数 。（3）滑动变阻器常用来改变电流及电压的值。如图所示，闭合开关后，电压表有很大示数，电流表无示数。电压表有示数，电压表的正接线柱与电源正极 ，负接线柱与电源负极 ，电流表无示数，电路中无电流，故障可能是定值电阻 。（4）检查无误后闭合开关，移动滑片测量并记录几组电压和电流值。将实验数据填入表格中，利用欧姆定律算出电阻值。待测电阻的平均阻...
