0rt%gbhuFX2N系列PLC在电梯变频调速控制系统中的应用

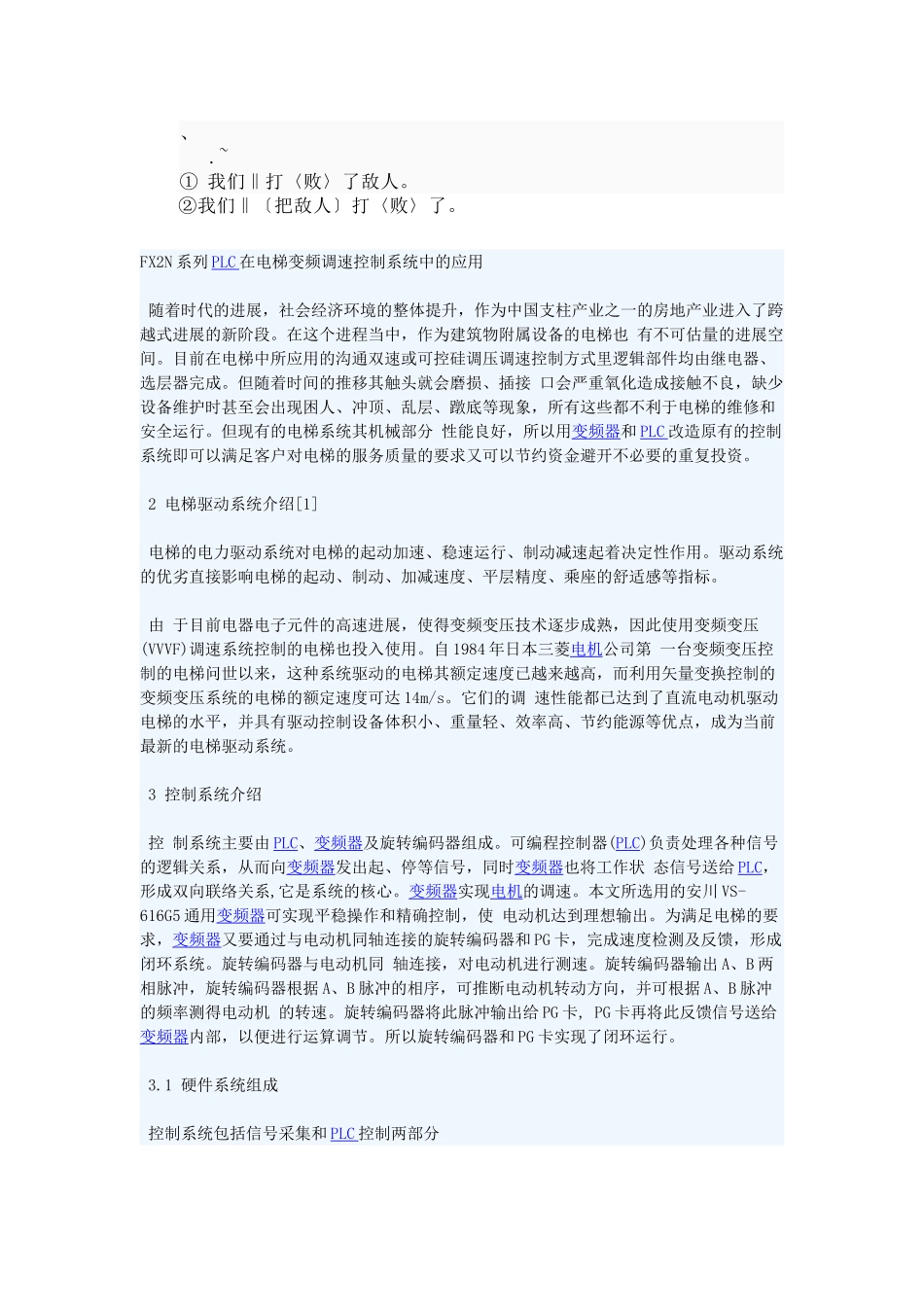

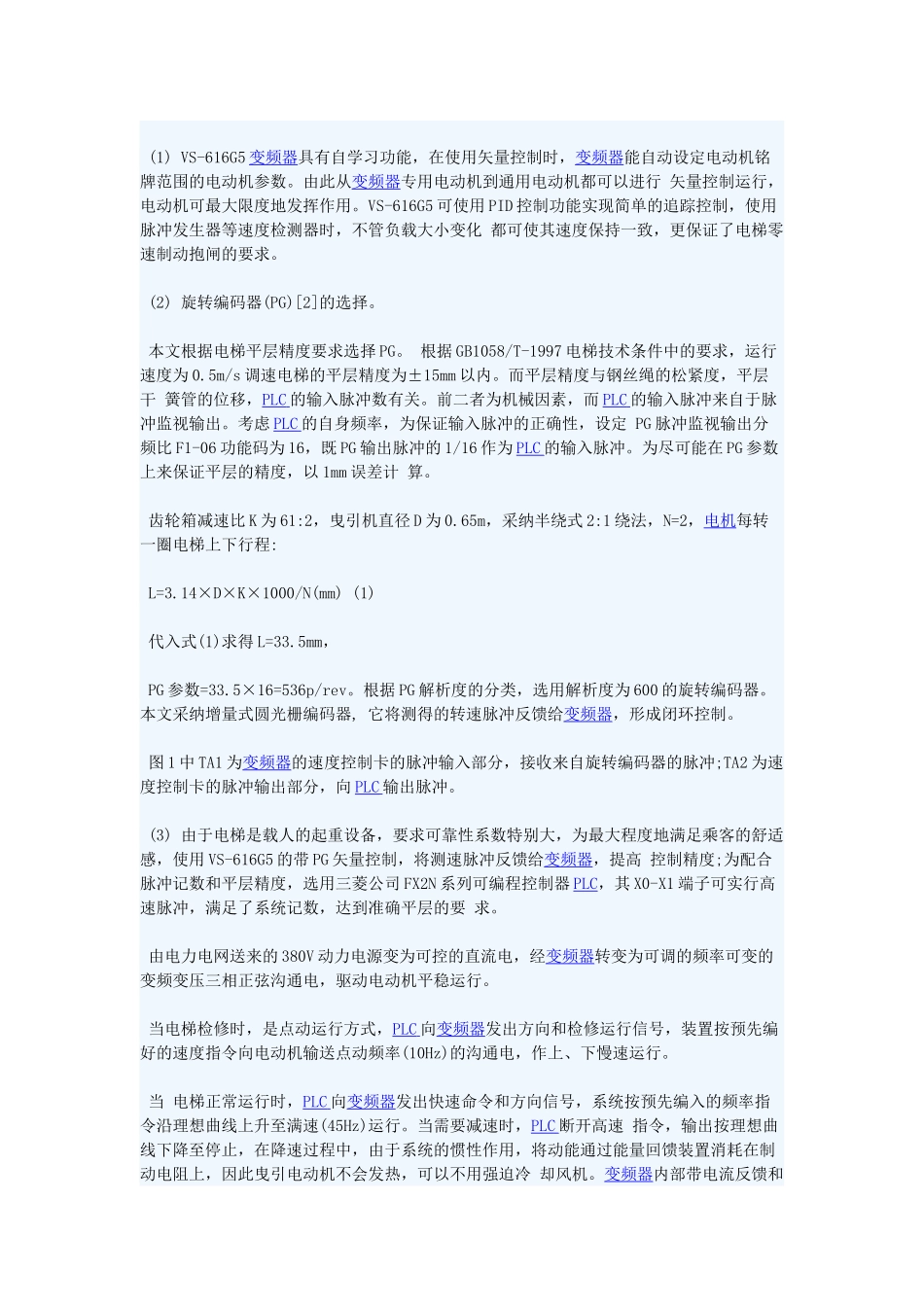

、 .~① 我们‖打〈败〉了敌人。 ②我们‖〔把敌人〕打〈败〉了。FX2N 系列 PLC 在电梯变频调速控制系统中的应用 随着时代的进展，社会经济环境的整体提升，作为中国支柱产业之一的房地产业进入了跨越式进展的新阶段。在这个进程当中，作为建筑物附属设备的电梯也 有不可估量的进展空间。目前在电梯中所应用的沟通双速或可控硅调压调速控制方式里逻辑部件均由继电器、选层器完成。但随着时间的推移其触头就会磨损、插接 口会严重氧化造成接触不良，缺少设备维护时甚至会出现困人、冲顶、乱层、蹾底等现象，所有这些都不利于电梯的维修和安全运行。但现有的电梯系统其机械部分 性能良好，所以用变频器和 PLC 改造原有的控制系统即可以满足客户对电梯的服务质量的要求又可以节约资金避开不必要的重复投资。 2 电梯驱动系统介绍[1] 电梯的电力驱动系统对电梯的起动加速、稳速运行、制动减速起着决定性作用。驱动系统的优劣直接影响电梯的起动、制动、加减速度、平层精度、乘座的舒适感等指标。 由 于目前电器电子元件的高速进展，使得变频变压技术逐步成熟，因此使用变频变压(VVVF)调速系统控制的电梯也投入使用。自 1984 年日本三菱电机公司第 一台变频变压控制的电梯问世以来，这种系统驱动的电梯其额定速度已越来越高，而利用矢量变换控制的变频变压系统的电梯的额定速度可达 14m/s。它们的调 速性能都已达到了直流电动机驱动电梯的水平，并具有驱动控制设备体积小、重量轻、效率高、节约能源等优点，成为当前最新的电梯驱动系统。 3 控制系统介绍 控 制系统主要由 PLC、变频器及旋转编码器组成。可编程控制器(PLC)负责处理各种信号的逻辑关系，从而向变频器发出起、停等信号，同时变频器也将工作状 态信号送给 PLC，形成双向联络关系,它是系统的核心。变频器实现电机的调速。本文所选用的安川 VS-616G5 通用变频器可实现平稳操作和精确控制，使 电动机达到理想输出。为满足电梯的要求，变频器又要通过与电动机同轴连接的旋转编码器和 PG 卡，完成速度检测及反馈，形成闭环系统。旋转编码器与电动机同 轴连接，对电动机进行测速。旋转编码器输出 A、B 两相脉冲，旋转编码器根据 A、B 脉冲的相序，可推断电动机转动方向，并可根据 A、B 脉冲的频率测得电动机 的转速。旋转编码器将此脉冲输出给 PG 卡, PG 卡再将此反馈信号送给变频器内部，以便进行运算调节。所以旋转编码器和 PG 卡实现了闭环运行...
