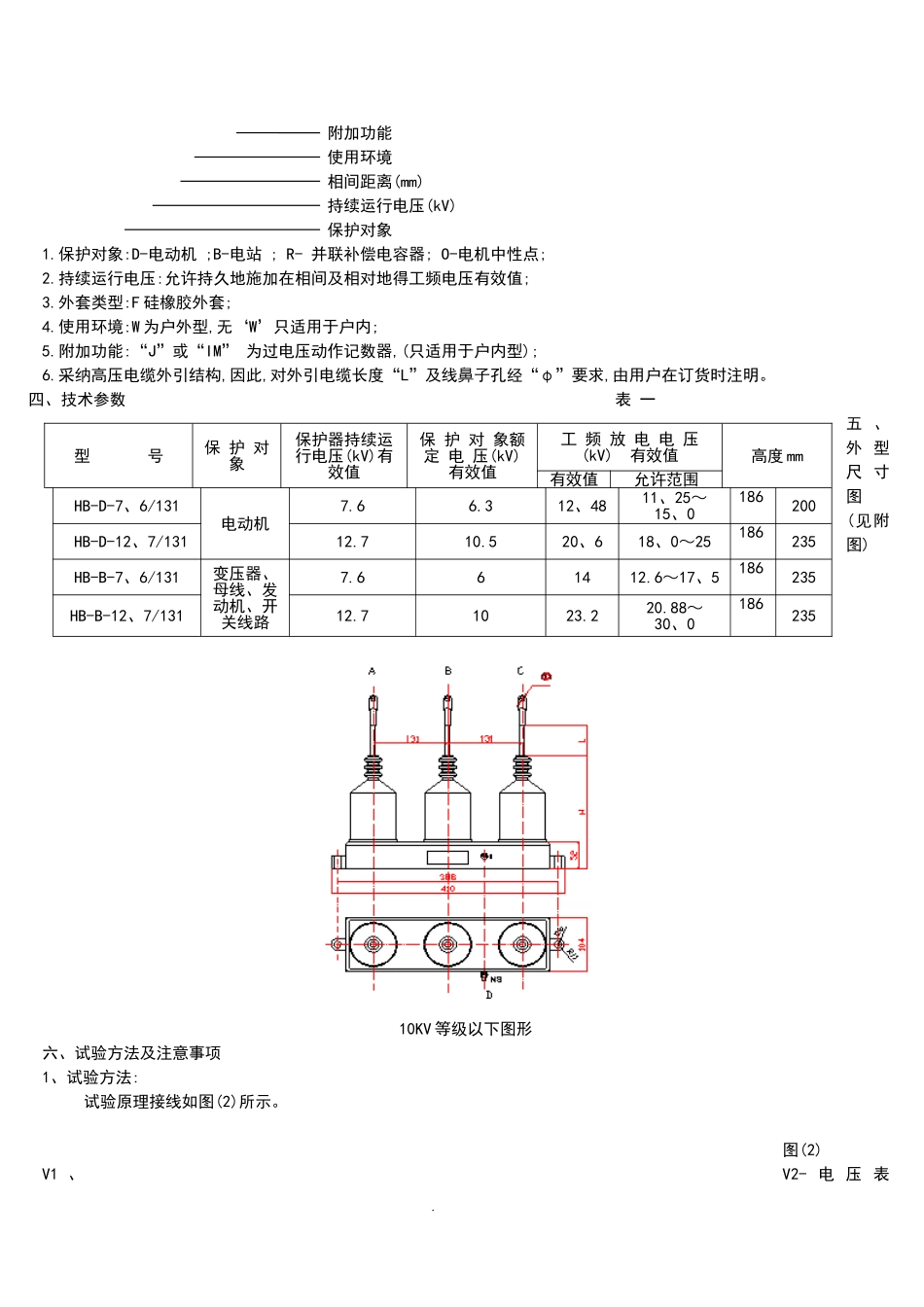

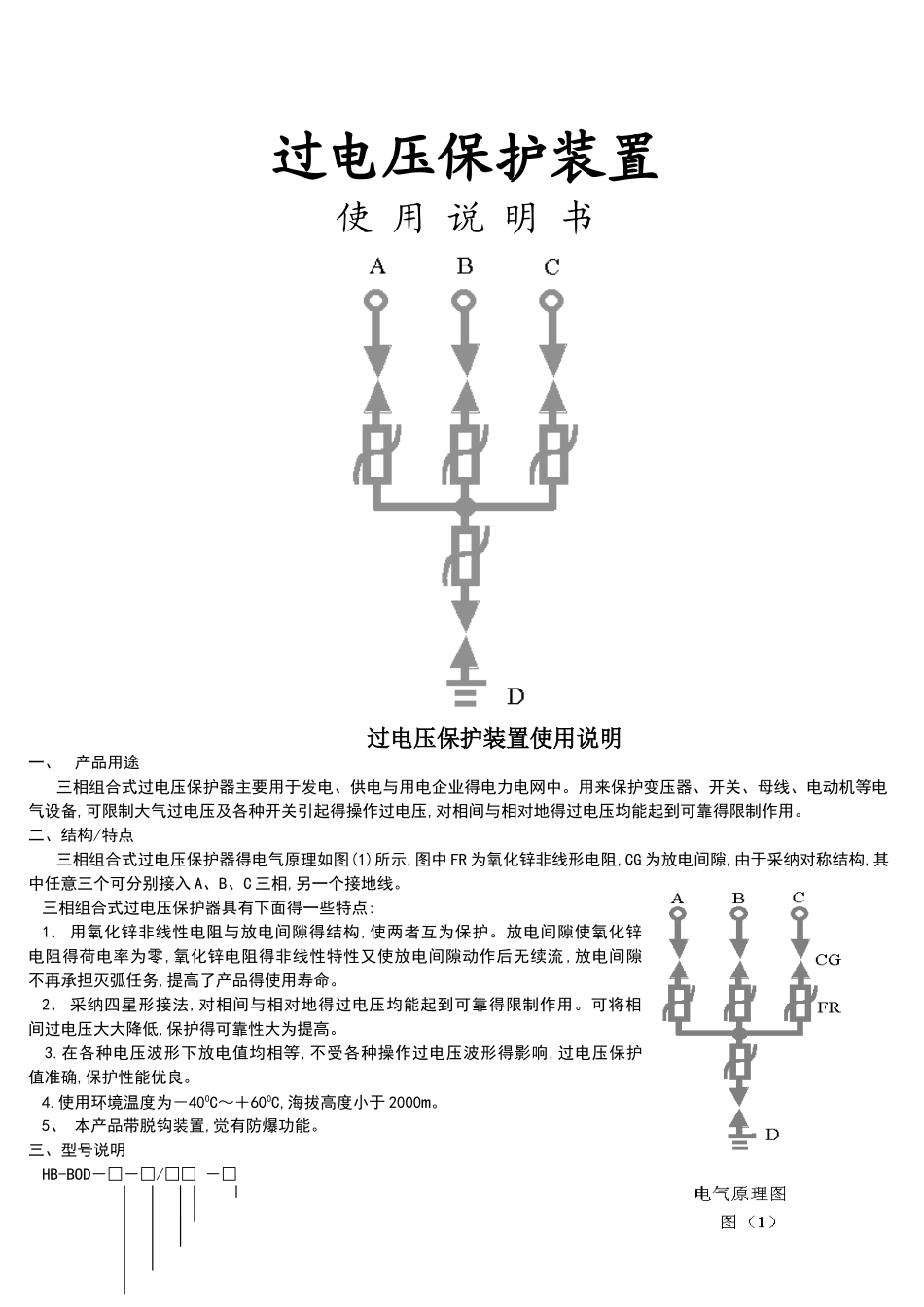

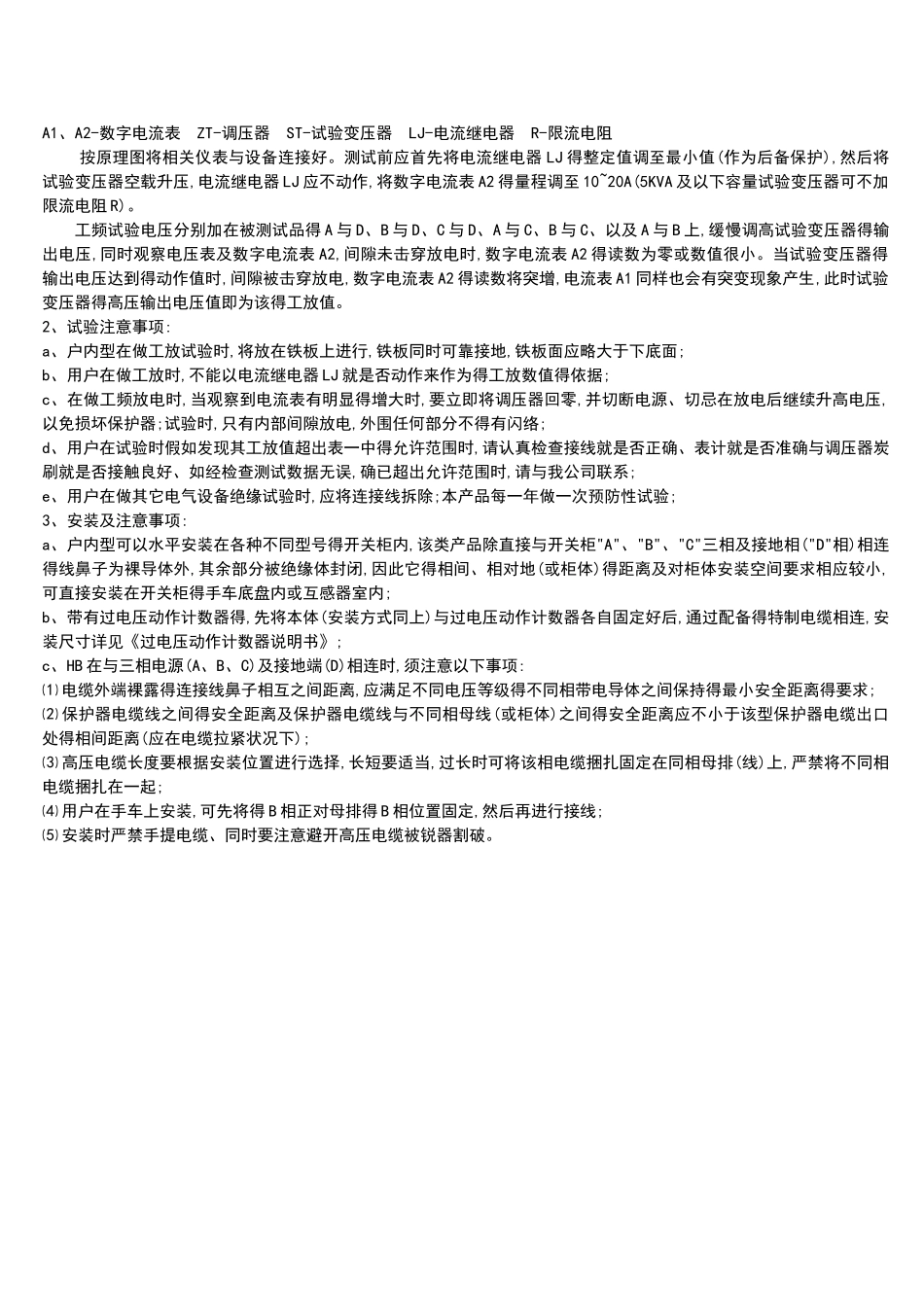

过电压保护装置使 用 说 明 书过电压保护装置使用说明一、产品用途三相组合式过电压保护器主要用于发电、供电与用电企业得电力电网中。用来保护变压器、开关、母线、电动机等电气设备,可限制大气过电压及各种开关引起得操作过电压,对相间与相对地得过电压均能起到可靠得限制作用。二、结构/特点三相组合式过电压保护器得电气原理如图(1)所示,图中 FR 为氧化锌非线形电阻,CG 为放电间隙,由于采纳对称结构,其中任意三个可分别接入 A、B、C 三相,另一个接地线。三相组合式过电压保护器具有下面得一些特点:1． 用氧化锌非线性电阻与放电间隙得结构,使两者互为保护。放电间隙使氧化锌电阻得荷电率为零,氧化锌电阻得非线性特性又使放电间隙动作后无续流 ,放电间隙不再承担灭弧任务,提高了产品得使用寿命。2． 采纳四星形接法,对相间与相对地得过电压均能起到可靠得限制作用。可将相间过电压大大降低,保护得可靠性大为提高。3.在各种电压波形下放电值均相等,不受各种操作过电压波形得影响,过电压保护值准确,保护性能优良。4.使用环境温度为－400C～＋600C,海拔高度小于 2000m。5、 本产品带脱钩装置,觉有防爆功能。三、型号说明HB-BOD－□－□/□□ －□ 附加功能 使用环境 相间距离(mm) 持续运行电压(kV) 保护对象1.保护对象:D-电动机 ;B-电站 ; R- 并联补偿电容器; O-电机中性点;2.持续运行电压:允许持久地施加在相间及相对地得工频电压有效值;3.外套类型:F 硅橡胶外套;4.使用环境:W 为户外型,无‘W’只适用于户内;5.附加功能:“J”或“IM” 为过电压动作记数器,(只适用于户内型);6.采纳高压电缆外引结构,因此,对外引电缆长度“L”及线鼻子孔经“φ”要求,由用户在订货时注明。 四、技术参数 表 一五 、外 型尺 寸图 (见附图)10KV 等级以下图形 六、试验方法及注意事项1、试验方法:试验原理接线如图(2)所示。图(2)V1 、V2- 电 压 表 型 号保 护 对 象保护器持续运行电压(kV)有效值保 护 对 象额 定 电 压(kV)有效值工 频 放 电 电 压(kV) 有效值高度 mm有效值允许范围HB-D-7、6/131电动机7.66.312、4811、25～15、0186200 HB-D-12、7/13112.710.520、618、0～25186235HB-B-7、6/131变压器、母线、发动机、开关线路7.661412.6～17、5186235HB-B-12、7/13112.71023.220.88～30、0186235A1、A2-数字电流表 ZT-调压器 ST-试验变压器 LJ-电流继电器 R-限流电阻 按原理图将相关仪表与设备连...
