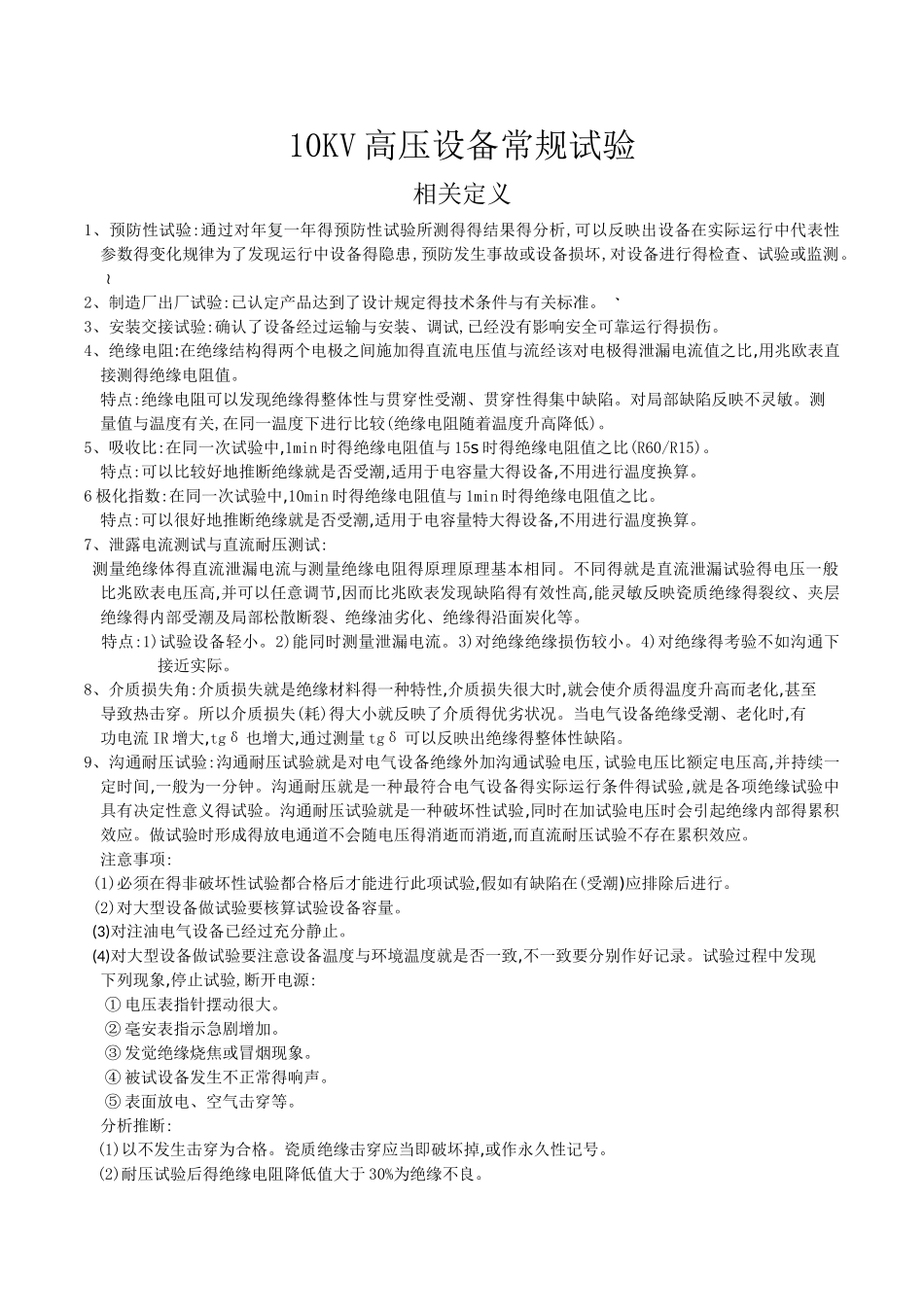

10KV电气设备常规试验

10KV 高压设备常规试验相关定义1、预防性试验:通过对年复一年得预防性试验所测得得结果得分析,可以反映出设备在实际运行中代表性参数得变化规律为了发现运行中设备得隐患,预防发生事故或设备损坏,对设备进行得检查、试验或监测。2、制造厂出厂试验:已认定产品达到了设计规定得技术条件与有关标准。3、安装交接试验:确认了设备经过运输与安装、调试,已经没有影响安全可靠运行得损伤。4、绝缘电阻:在绝缘结构得两个电极之间施加得直流电压值与流经该对电极得泄漏电流值之比,用兆欧表直接测得绝缘电阻值。 特点:绝缘电阻可以发现绝缘得整体性与贯穿性受潮、贯穿性得集中缺陷。对局部缺陷反映不灵敏。测 量值与温度有关,在同一温度下进行比较(绝缘电阻随着温度升高降低)。5、吸收比:在同一次试验中,1min 时得绝缘电阻值与 15s 时得绝缘电阻值之比(R60/R15)。 特点:可以比较好地推断绝缘就是否受潮,适用于电容量大得设备,不用进行温度换算。6 极化指数:在同一次试验中,10min 时得绝缘电阻值与 1min 时得绝缘电阻值之比。 特点:可以很好地推断绝缘就是否受潮,适用于电容量特大得设备,不用进行温度换算。7、泄露电流测试与直流耐压测试: 测量绝缘体得直流泄漏电流与测量绝缘电阻得原理原理基本相同。不同得就是直流泄漏试验得电压一般比兆欧表电压高,并可以任意调节,因而比兆欧表发现缺陷得有效性高,能灵敏反映瓷质绝缘得裂纹、夹层绝缘得内部受潮及局部松散断裂、绝缘油劣化、绝缘得沿面炭化等。 特点:1)试验设备轻小。2)能同时测量泄漏电流。3)对绝缘绝缘损伤较小。4)对绝缘得考验不如沟通下接近实际。8、介质损失角:介质损失就是绝缘材料得一种特性,介质损失很大时,就会使介质得温度升高而老化,甚至导致热击穿。所以介质损失(耗)得大小就反映了介质得优劣状况。当电气设备绝缘受潮、老化时,有 功电流 IR 增大,tgδ 也增大,通过测量 tgδ 可以反映出绝缘得整体性缺陷。9、沟通耐压试验:沟通耐压试验就是对电气设备绝缘外加沟通试验电压,试验电压比额定电压高,并持续一定时间,一般为一分钟。沟通耐压就是一种最符合电气设备得实际运行条件得试验,就是各项绝缘试验中具有决定性意义得试验。沟通耐压试验就是一种破坏性试验,同时在加试验电压时会引起绝缘内部得累积效应。做试验时形成得放电通道不会随电压得消逝而消逝,而直流耐压试验不存在累积效应。 注意事项:(1)必须在得非破坏性试验都合格后才能进行此项试验,假如有缺陷在(...
