15吨吊钩桥式起重机资料

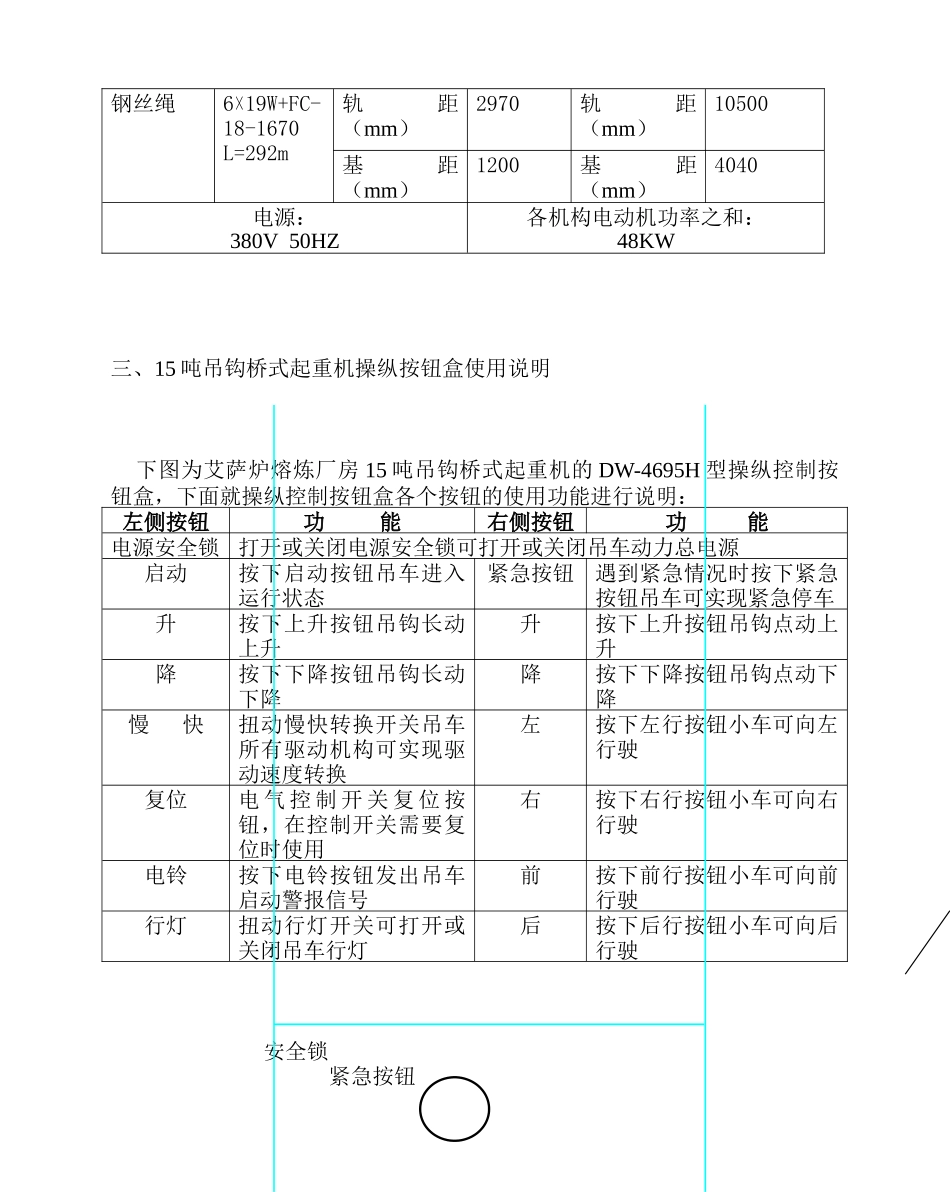

15 吨吊钩桥式起重机操作维护规程一、概述 位于艾萨炉熔炼厂房内 63.100 平面的主要在更换艾萨炉 DN400 喷枪和吊运艾萨炉生产所需物品及艾萨炉检修、安装、维护设备时使用，为艾萨炉熔炼厂房内的重要设备之一。15 吨吊钩桥式起重机的电控设备的控制系统采纳可编程控制器（即PLC）进行控制。起重机的主起升机构、小车运行机构、大车运行机构采纳双速调节的方法对上述机构的驱动速度进行控制。快速驱动适合长距离运输时使用；慢速驱动适合短距离运输以及设备安装，特别适合艾萨炉喷枪更换、安装精确定位时使用。快速和慢速在使用过程中的转换可通过操纵按钮盒上的操纵按钮来实现。主起升机构吊钩的升、降可以通过操纵按钮盒上的长动升、降按钮和点动升、降按钮来实现吊钩的长动、点动升降。二、 主要性能参数主起升机构小车运行机构大车运行机构起 重 量（t）15运 行 速 度（m/min）12/1.5运 行 速 度（m/min）12/1.5工作级别M4工作级别M4工作级别M4起升速度（m/min）14/2缓 冲 行 程（mm）60缓 冲 行 程（mm）60起升高度（m）62最 大 轮 压（KN）53最 大 轮 压（KN）115主起电动机YTZ225M-4附三合一减速器FA67 DT80N4附三合一减速器FA77 DT80N4减速器QJTJ09-Ⅷ-1主动轮φ250主动轮φ400卷筒φ710mm（左）被动轮φ250被动轮φ400钢丝绳6×19W+FC-18-1670 L=292m轨距（mm）2970轨距（mm）10500基距（mm）1200基距（mm）4040电源：380V 50HZ各机构电动机功率之和： 48KW三、15 吨吊钩桥式起重机操纵按钮盒使用说明 下图为艾萨炉熔炼厂房 15 吨吊钩桥式起重机的 DW-4695H 型操纵控制按钮盒，下面就操纵控制按钮盒各个按钮的使用功能进行说明：左侧按钮功 能右侧按钮功 能电源安全锁打开或关闭电源安全锁可打开或关闭吊车动力总电源启动按下启动按钮吊车进入运行状态紧急按钮遇到紧急情况时按下紧急按钮吊车可实现紧急停车升按下上升按钮吊钩长动上升升按下上升按钮吊钩点动上升降按下下降按钮吊钩长动下降降按下下降按钮吊钩点动下降慢 快扭动慢快转换开关吊车所有驱动机构可实现驱动速度转换左按下左行按钮小车可向左行驶复位电 气 控 制 开 关 复 位 按钮，在控制开关需要复位时使用右按下右行按钮小车可向右行驶电铃按下电铃按钮发出吊车启动警报信号前按下前行按钮小车可向前行驶行灯扭动行灯开关可打开或关闭吊车行灯后按下后行按钮小车可向后行驶 安全锁 紧急按钮 启动 升 升 降 降 慢...
