单片机控制的节水灌溉系统设计和实现 机械制造及其自动化专业

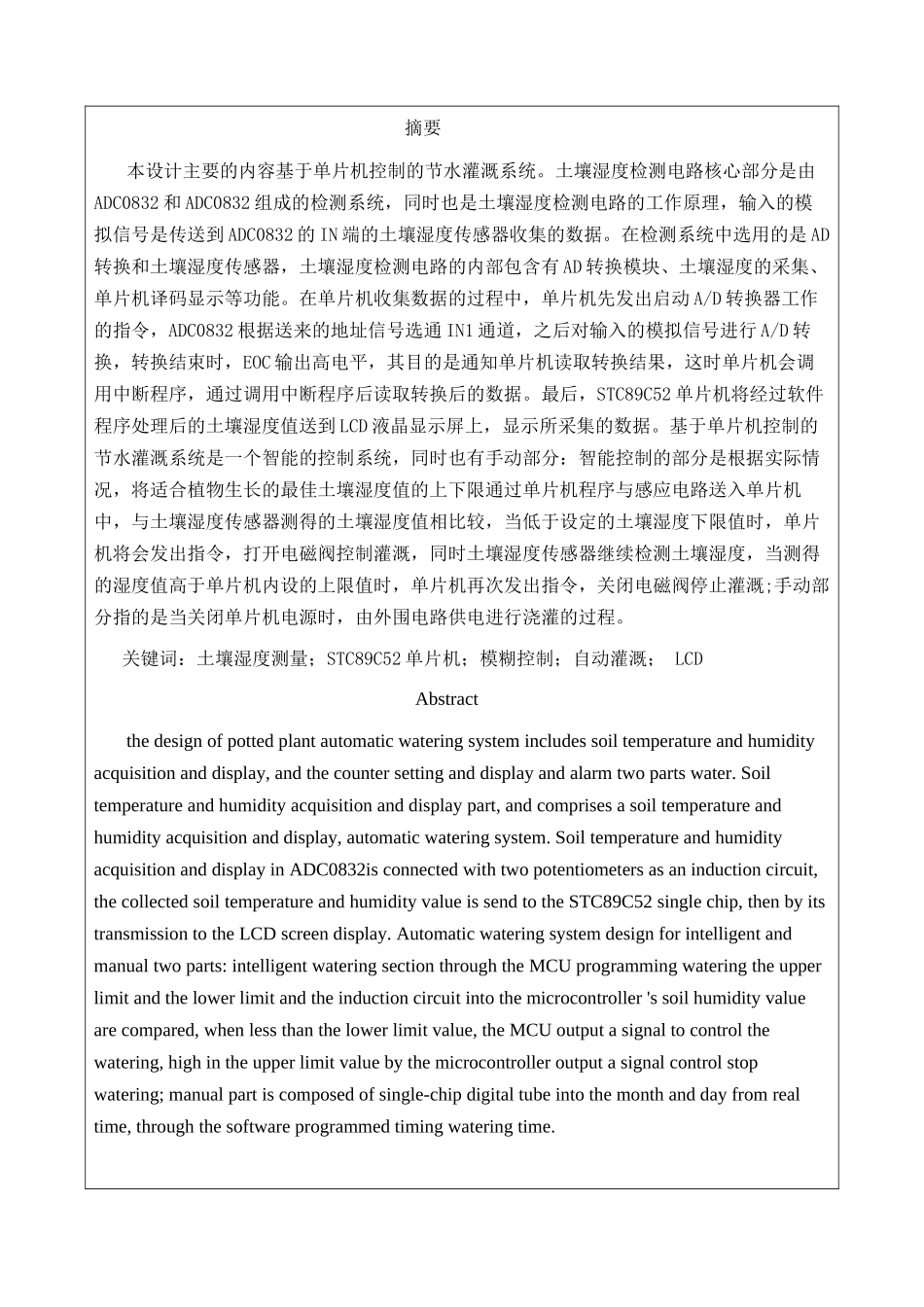

摘要 本设计主要的内容基于单片机控制的节水灌溉系统。土壤湿度检测电路核心部分是由ADC0832 和 ADC0832 组成的检测系统，同时也是土壤湿度检测电路的工作原理，输入的模拟信号是传送到 ADC0832 的 IN 端的土壤湿度传感器收集的数据。在检测系统中选用的是 AD转换和土壤湿度传感器，土壤湿度检测电路的内部包含有 AD 转换模块、土壤湿度的采集、单片机译码显示等功能。在单片机收集数据的过程中，单片机先发出启动 A/D 转换器工作的指令，ADC0832 根据送来的地址信号选通 IN1 通道，之后对输入的模拟信号进行 A/D 转换，转换结束时，EOC 输出高电平，其目的是通知单片机读取转换结果，这时单片机会调用中断程序，通过调用中断程序后读取转换后的数据。最后，STC89C52 单片机将经过软件程序处理后的土壤湿度值送到 LCD 液晶显示屏上，显示所采集的数据。基于单片机控制的节水灌溉系统是一个智能的控制系统，同时也有手动部分：智能控制的部分是根据实际情况，将适合植物生长的最佳土壤湿度值的上下限通过单片机程序与感应电路送入单片机中，与土壤湿度传感器测得的土壤湿度值相比较，当低于设定的土壤湿度下限值时，单片机将会发出指令，打开电磁阀控制灌溉，同时土壤湿度传感器继续检测土壤湿度，当测得的湿度值高于单片机内设的上限值时，单片机再次发出指令，关闭电磁阀停止灌溉;手动部分指的是当关闭单片机电源时，由外围电路供电进行浇灌的过程。 关键词：土壤湿度测量；STC89C52 单片机；模糊控制；自动灌溉； LCD Abstract the design of potted plant automatic watering system includes soil temperature and humidity acquisition and display, and the counter setting and display and alarm two parts water. Soil temperature and humidity acquisition and display part, and comprises a soil temperature and humidity acquisition and display, automatic watering system. Soil temperature and humidity acquisition and display in ADC0832is connected with two potentiometers as an induction circuit, the collected soil temperature and humidity value is send to the STC89C52 single chip, then by its transmission to the LCD screen display. Automatic watering system design for i...
