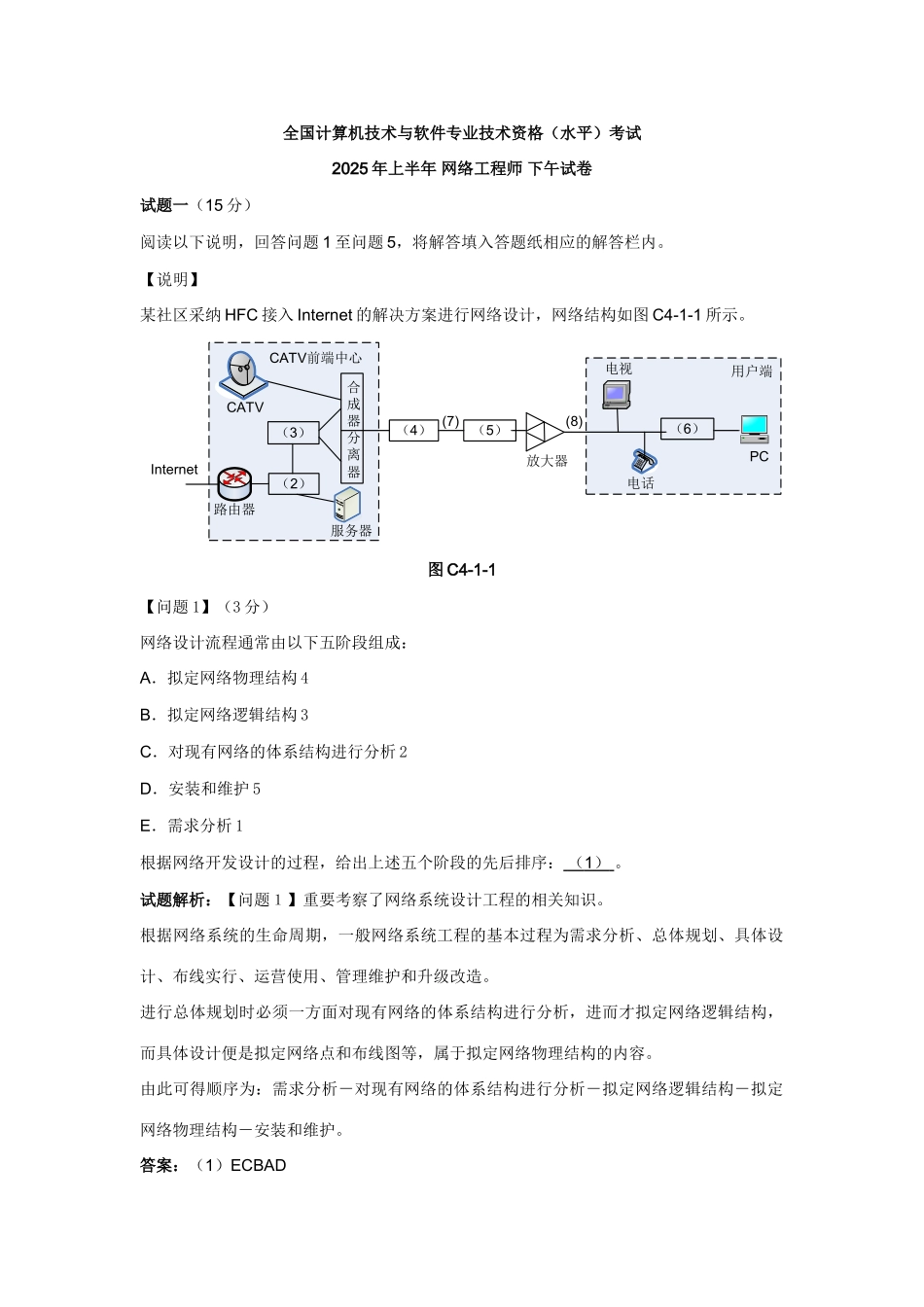

全国计算机技术与软件专业技术资格（水平）考试2025 年上半年 网络工程师 下午试卷试题一（15 分）阅读以下说明，回答问题 1 至问题 5，将解答填入答题纸相应的解答栏内。【说明】某社区采纳 HFC 接入 Internet 的解决方案进行网络设计，网络结构如图 C4-1-1 所示。Internet（2）（3）CATV前端中心CATV路由器服务器（4） (7)(8)放大器电视电话用户端PC（6）（5）合成器分离器图 C4-1-1【问题 1】（3 分）网络设计流程通常由以下五阶段组成：A．拟定网络物理结构 4B．拟定网络逻辑结构 3C．对现有网络的体系结构进行分析 2D．安装和维护 5E．需求分析 1根据网络开发设计的过程，给出上述五个阶段的先后排序： （ 1 ） 。试题解析：【问题１】重要考察了网络系统设计工程的相关知识。根据网络系统的生命周期，一般网络系统工程的基本过程为需求分析、总体规划、具体设计、布线实行、运营使用、管理维护和升级改造。进行总体规划时必须一方面对现有网络的体系结构进行分析，进而才拟定网络逻辑结构，而具体设计便是拟定网络点和布线图等，属于拟定网络物理结构的内容。由此可得顺序为：需求分析－对现有网络的体系结构进行分析－拟定网络逻辑结构－拟定网络物理结构－安装和维护。答案：（1）ECBAD 【问题２】（5 分）为图 C4-1-1 中（2）～（6）处选择相应的设备名称，填入答题纸相应的解答栏内。备选设备：CMTS、以太网互换机、光收发器、光电转换节点、Cable Modem试题解析：根据 HFC 接入网的原理，经路由器出来的数据先是通过以太网互换机转发到不同的地方，其中有的数据传送到服务器，有的传到 CMTS（Cable Modem Termination System，电缆调制解调器终端系统），为计算机网络通信合理分派下行和上行载屡屡率、高速数据调制解调和上下行通道的数据互换，再通过合成器和分离器进入光收发器，有光收发器传到光电转换节点把光信号转换成电信号，最后就到了用户端的 Cable Modem。答案：（2）以太网互换机（3）CMTS（4）光收发器 （5）光电转换节点（6）Cable Modem【问题 3】（2 分）在答题纸相应的解答栏内填写图 C4-1-1 中（7）、（8）处相应的传输介质。试题解析：光纤不仅可用来传输模拟信号和数字信号，并且不满足视频传输的需求。其数据传输率能达几千 Mbps。假如在不使用中继器的情况下，传输范围能达成 6-8km，因此在光电转换之前使用光纤作为传输介质比较合适。同轴电缆可用来传输视频、...
