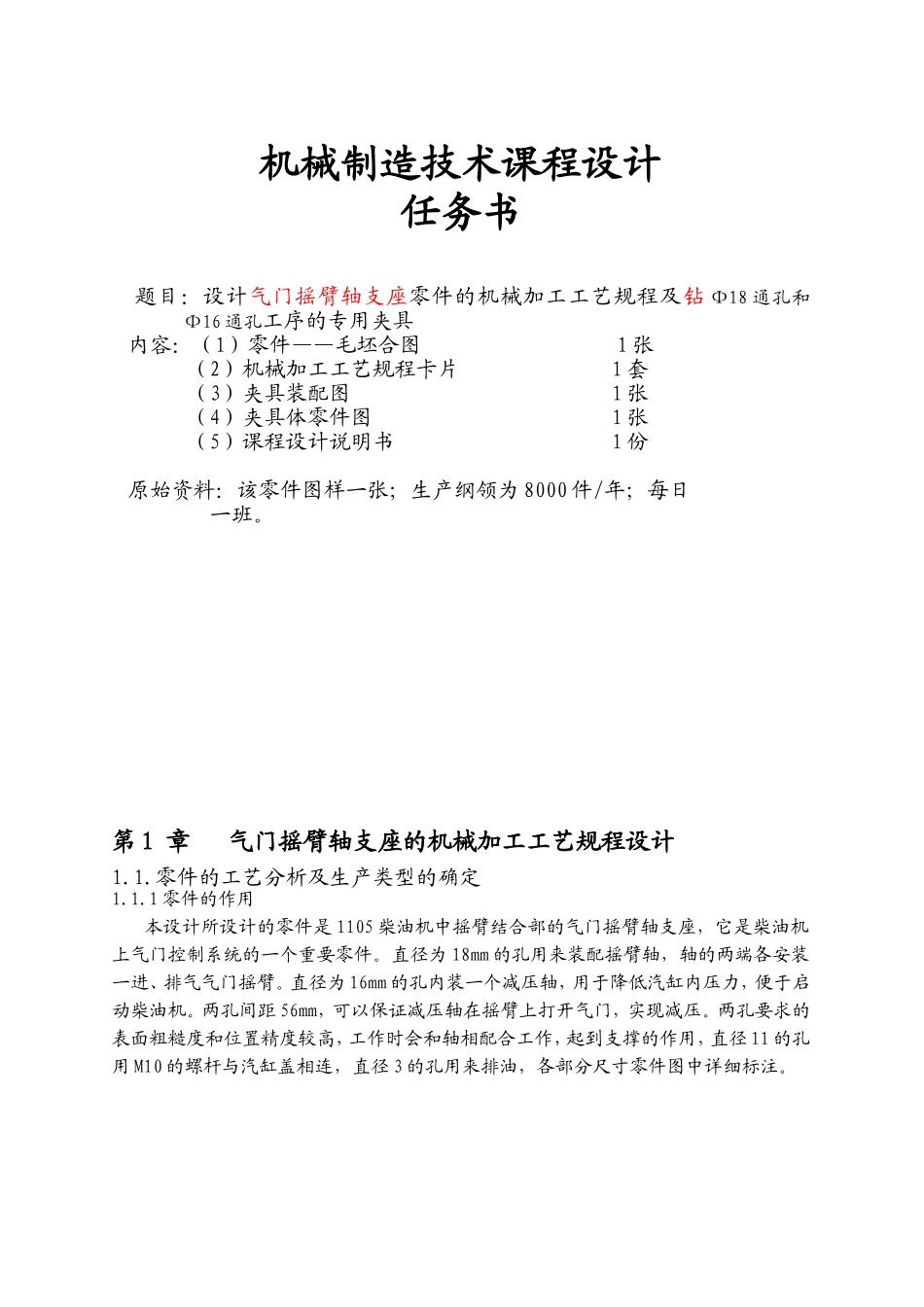

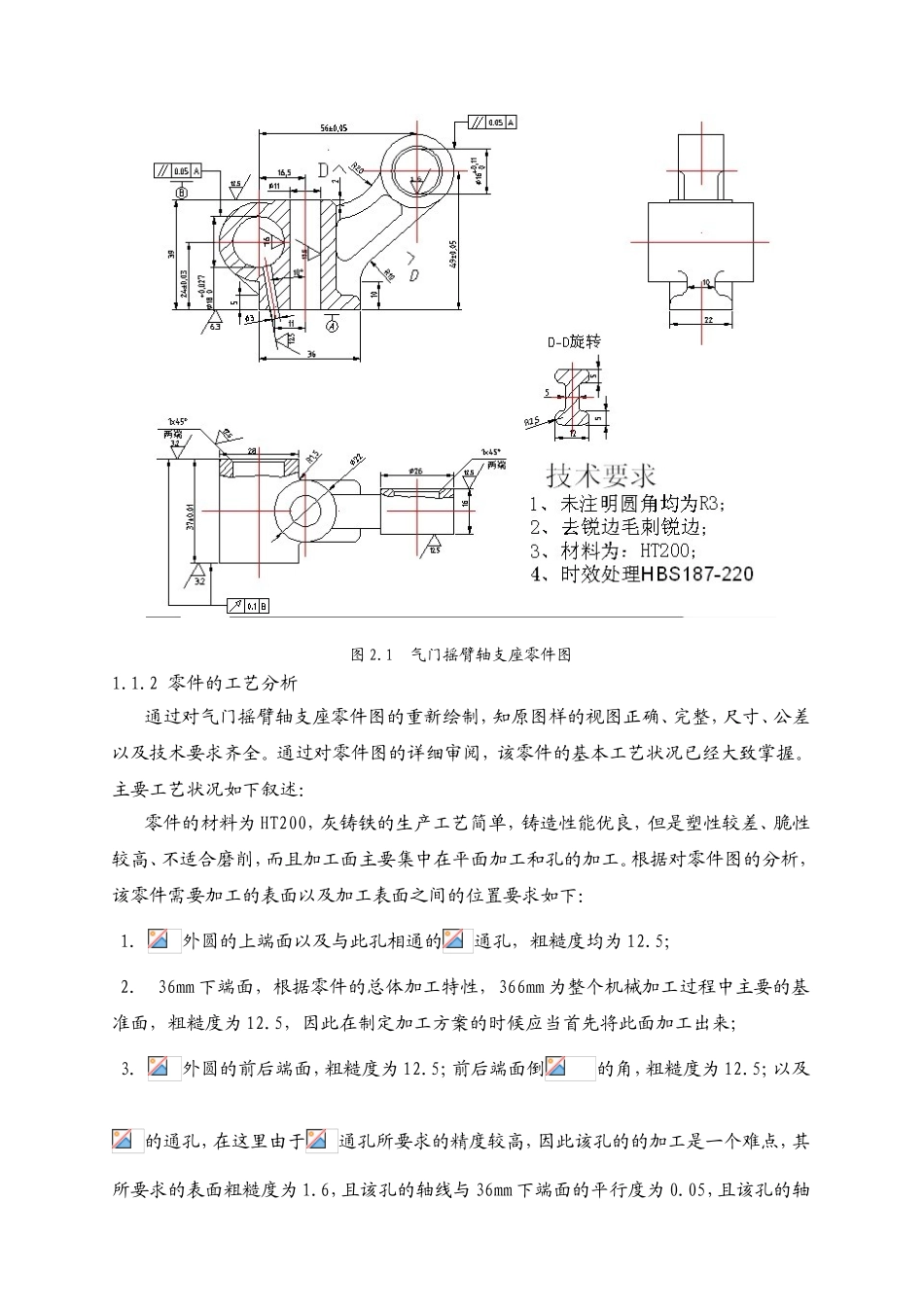

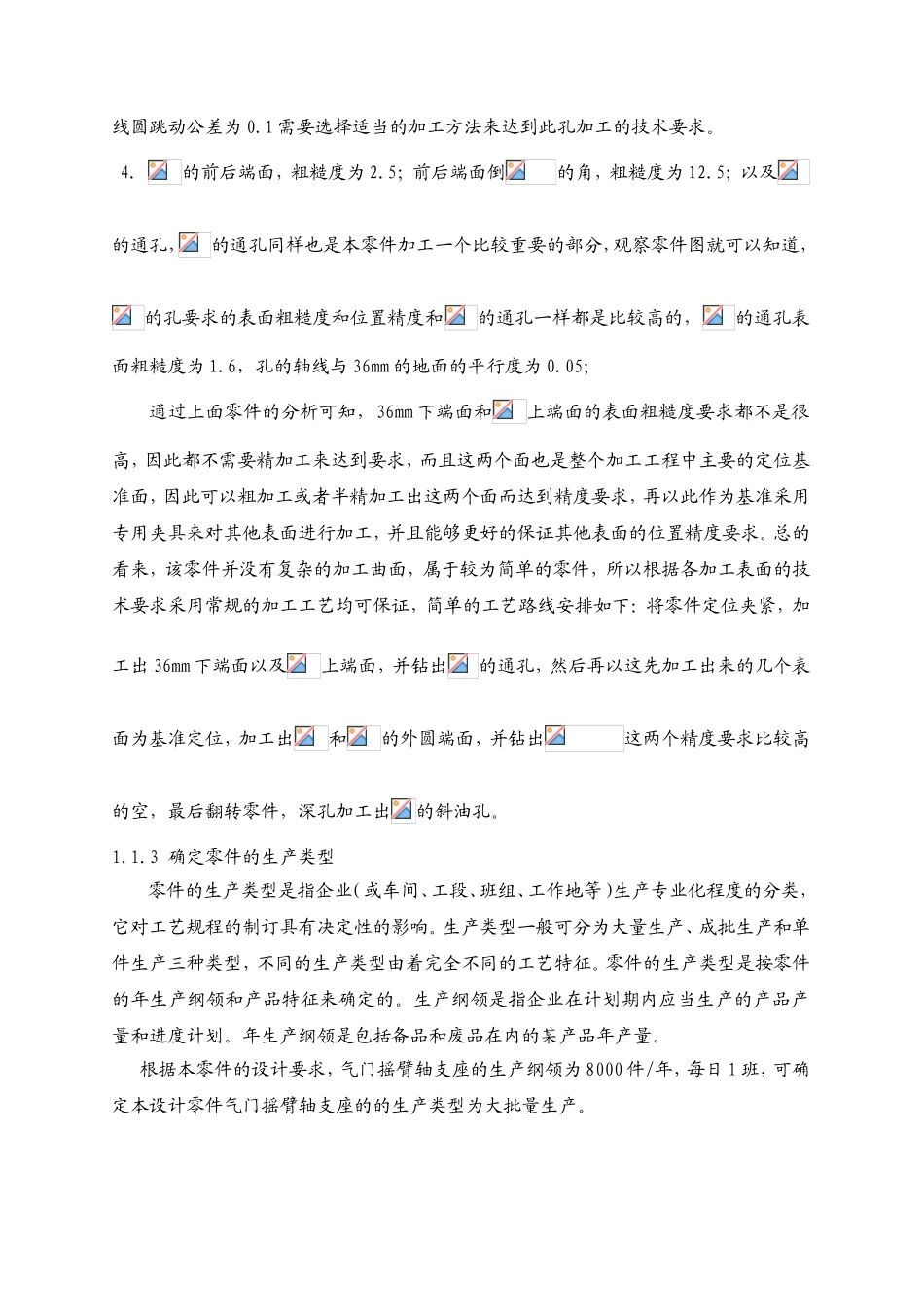

机械制造技术课程设计任务书题目：设计气门摇臂轴支座零件的机械加工工艺规程及钻Ф18通孔和Ф16通孔工序的专用夹具内容：（1）零件——毛坯合图1张（2）机械加工工艺规程卡片1套（3）夹具装配图1张（4）夹具体零件图1张（5）课程设计说明书1份原始资料：该零件图样一张；生产纲领为8000件/年；每日一班。第1章气门摇臂轴支座的机械加工工艺规程设计1.1.零件的工艺分析及生产类型的确定1.1.1零件的作用本设计所设计的零件是1105柴油机中摇臂结合部的气门摇臂轴支座，它是柴油机上气门控制系统的一个重要零件。直径为18mm的孔用来装配摇臂轴，轴的两端各安装一进、排气气门摇臂。直径为16mm的孔内装一个减压轴，用于降低汽缸内压力，便于启动柴油机。两孔间距56mm，可以保证减压轴在摇臂上打开气门，实现减压。两孔要求的表面粗糙度和位置精度较高，工作时会和轴相配合工作，起到支撑的作用，直径11的孔用M10的螺杆与汽缸盖相连，直径3的孔用来排油，各部分尺寸零件图中详细标注。图2.1气门摇臂轴支座零件图1.1.2零件的工艺分析通过对气门摇臂轴支座零件图的重新绘制，知原图样的视图正确、完整，尺寸、公差以及技术要求齐全。通过对零件图的详细审阅，该零件的基本工艺状况已经大致掌握。主要工艺状况如下叙述：零件的材料为HT200，灰铸铁的生产工艺简单，铸造性能优良，但是塑性较差、脆性较高、不适合磨削，而且加工面主要集中在平面加工和孔的加工。根据对零件图的分析，该零件需要加工的表面以及加工表面之间的位置要求如下：1.外圆的上端面以及与此孔相通的通孔，粗糙度均为12.5；2.36mm下端面，根据零件的总体加工特性，366mm为整个机械加工过程中主要的基准面，粗糙度为12.5，因此在制定加工方案的时候应当首先将此面加工出来；3.外圆的前后端面，粗糙度为12.5；前后端面倒的角，粗糙度为12.5；以及的通孔，在这里由于通孔所要求的精度较高，因此该孔的的加工是一个难点，其所要求的表面粗糙度为1.6，且该孔的轴线与36mm下端面的平行度为0.05，且该孔的轴线圆跳动公差为0.1需要选择适当的加工方法来达到此孔加工的技术要求。4.的前后端面，粗糙度为2.5；前后端面倒的角，粗糙度为12.5；以及的通孔，的通孔同样也是本零件加工一个比较重要的部分，观察零件图就可以知道，的孔要求的表面粗糙度和位置精度和的通孔一样都是比较高的，的通孔表面粗糙度为1.6，孔的轴线与36mm的地面的平行度为0.05；通过上面零件的分析可知，36mm下端面和上端面的表面粗糙度要求都不是很高，因此都不需要精加工来达到要求，而且这两个面也是整个加工工程中主要的定位基准面，因此可以粗加工或者半精加工出这两个面而达到精度要求，再以此作为基准采用专用夹具来对其他表面进行加工，并且能够更好的保证其他表面的位置精度要求。总的看来，该零件并没有复杂的加工曲面，属于较为简单的零件，所以根据各加工表面的技术要求采用常规的加工工艺均可保证，简单的工艺路线安排如下：将零件定位夹紧，加工出36mm下端面以及上端面，并钻出的通孔，然后再以这先加工出来的几个表面为基准定位，加工出和的外圆端面，并钻出这两个精度要求比较高的空，最后翻转零件，深孔加工出的斜油孔。1.1.3确定零件的生产类型零件的生产类型是指企业（或车间、工段、班组、工作地等）生产专业化程度的分类，它对工艺规程的制订具有决定性的影响。生产类型一般可分为大量生产、成批生产和单件生产三种类型，不同的生产类型由着完全不同的工艺特征。零件的生产类型是按零件的年生产纲领和产品特征来确定的。生产纲领是指企业在计划期内应当生产的产品产量和进度计划。年生产纲领是包括备品和废品在内的某产品年产量。根据本零件的设计要求，气门摇臂轴支座的生产纲领为8000件/年，每日1班，可确定本设计零件气门摇臂轴支座的的生产类型为大批量生产。1.2选择毛坯种类，绘制毛坯1.2.1选择毛坯种类机械加工中毛坯的种类有很多种，如铸件、锻件、型材、挤压件、冲压件、焊接组合件等，同一种毛坯又可能有不同的制造方法。为了提高毛坯的制造质量，可以减少机械加工劳动量，降低机械加工成本，但往往会增加毛坯的制造成本。选择...
