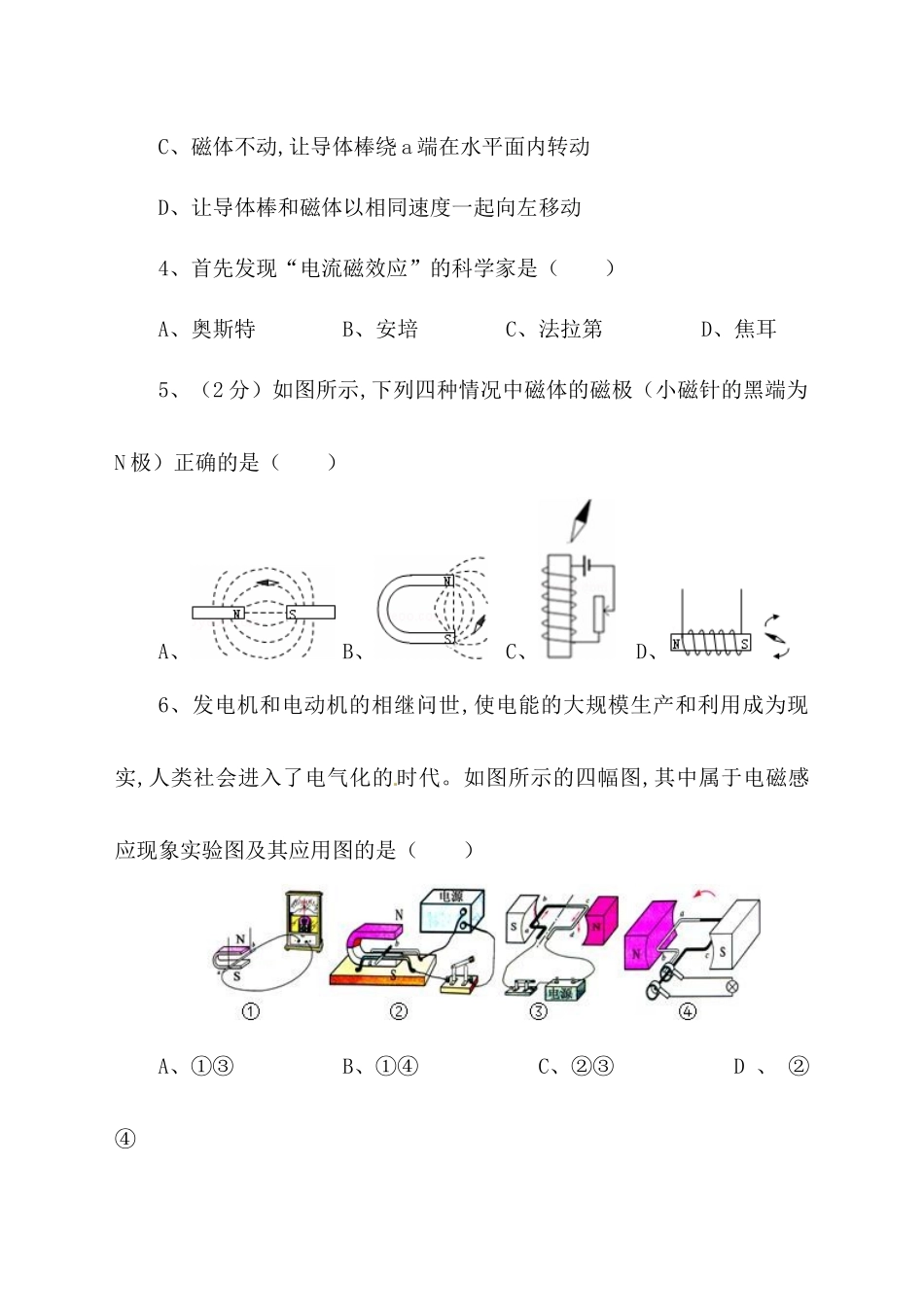

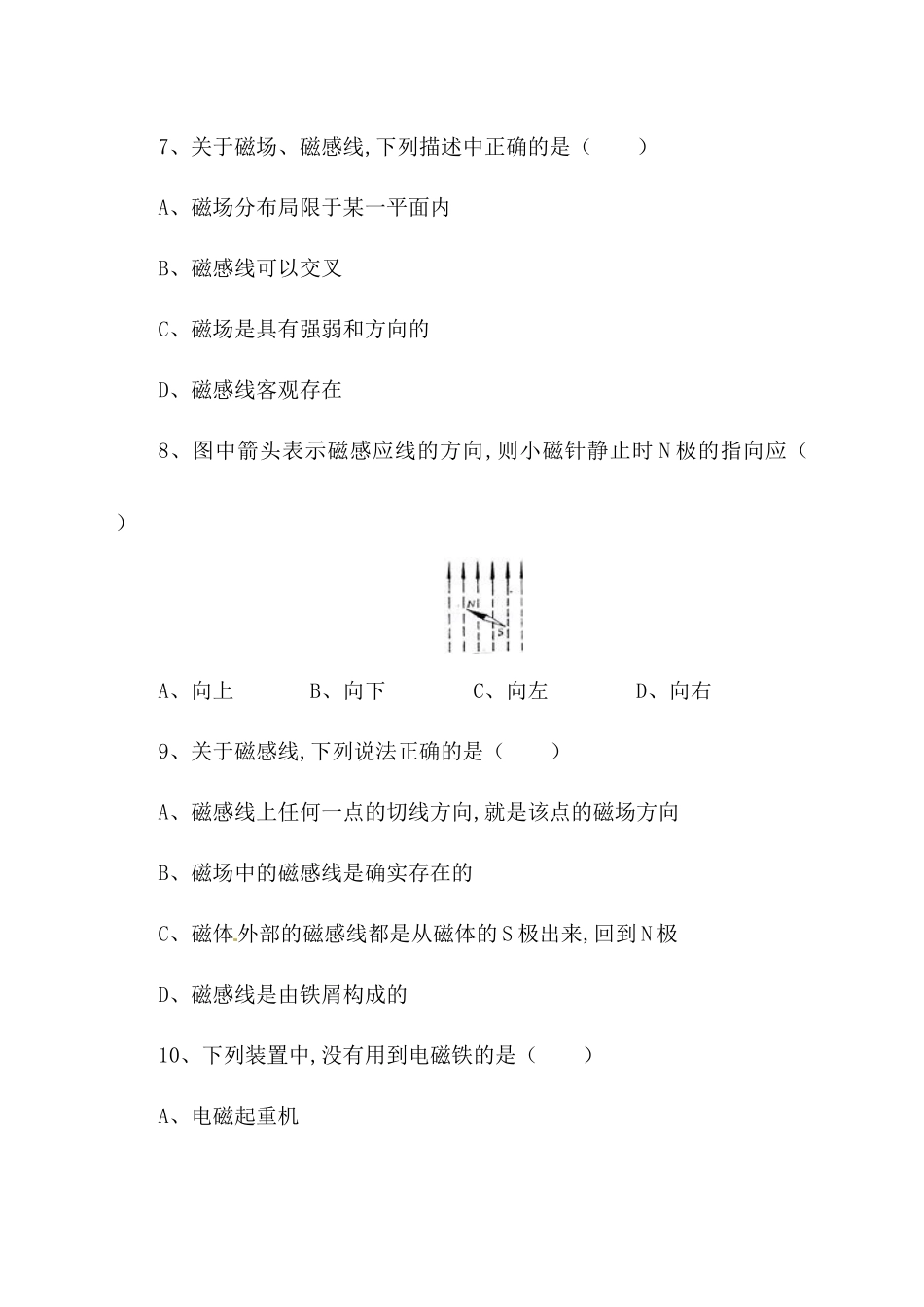

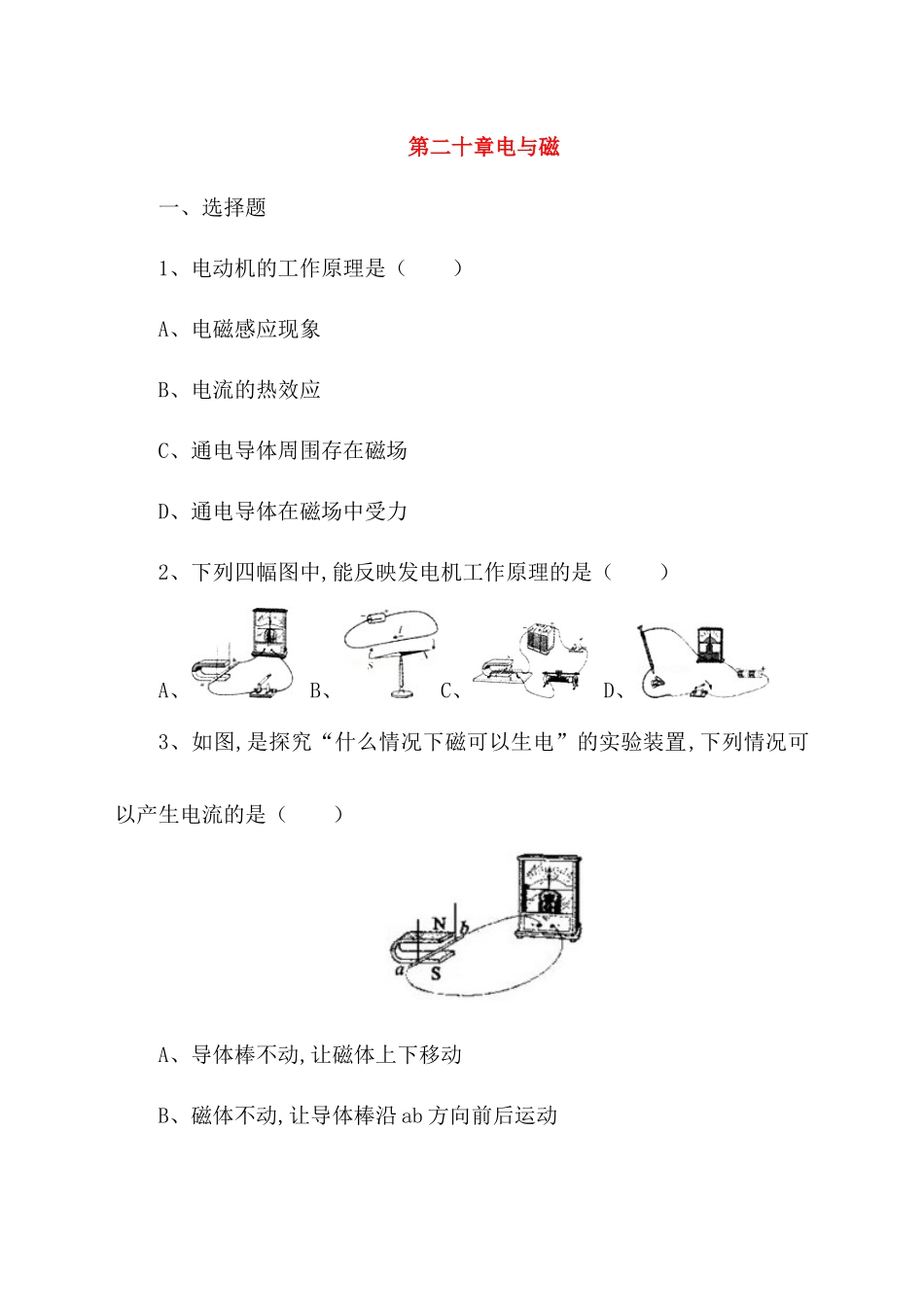

第二十章电与磁一、选择题1、电动机的工作原理是（）A、电磁感应现象B、电流的热效应C、通电导体周围存在磁场D、通电导体在磁场中受力2、下列四幅图中,能反映发电机工作原理的是（）A、B、C、D、3、如图,是探究“什么情况下磁可以生电”的实验装置,下列情况可以产生电流的是（）A、导体棒不动,让磁体上下移动B、磁体不动,让导体棒沿ab方向前后运动C、磁体不动,让导体棒绕a端在水平面内转动D、让导体棒和磁体以相同速度一起向左移动4、首先发现“电流磁效应”的科学家是（）A、奥斯特B、安培C、法拉第D、焦耳5、（2分）如图所示,下列四种情况中磁体的磁极（小磁针的黑端为N极）正确的是（）A、B、C、D、6、发电机和电动机的相继问世,使电能的大规模生产和利用成为现实,人类社会进入了电气化的时代。如图所示的四幅图,其中属于电磁感应现象实验图及其应用图的是（）A、①③B、①④C、②③D、②④7、关于磁场、磁感线,下列描述中正确的是（）A、磁场分布局限于某一平面内B、磁感线可以交叉C、磁场是具有强弱和方向的D、磁感线客观存在8、图中箭头表示磁感应线的方向,则小磁针静止时N极的指向应（）A、向上B、向下C、向左D、向右9、关于磁感线,下列说法正确的是（）A、磁感线上任何一点的切线方向,就是该点的磁场方向B、磁场中的磁感线是确实存在的C、磁体外部的磁感线都是从磁体的S极出来,回到N极D、磁感线是由铁屑构成的10、下列装置中,没有用到电磁铁的是（）A、电磁起重机B、电磁继电器C、电饭锅D、电铃11、首先发现电磁感应现象的科学家是（）A、伏特B、法拉第C、欧姆D、安培12、下列说法中正确的是（）A、磁悬浮列车能够悬浮是利用了磁极间的相互作用B、奥斯特发现了通电导体周围存在磁场C、发电机在发电过程中电能转化为机械能D、地磁的N极在地理的北极附近13、如图所示,甲乙两小磁针在一根磁铁附近,下列判断正确的是（）A、甲小磁针左端是S极,乙小磁针左端是N极B、甲小磁针左端是N极,乙小磁针左端也是N极C、甲小磁针左端是S极,乙小磁针左端也是S极D、甲小磁针左端是N极,乙小磁针左端是S极14、在如图所示的自动控制电路中,当开关闭合时,工作电路的情况是（）A、灯亮,电动机不转,电铃响B、灯亮,电动机转动,电铃响C、灯不亮,电动机转动,电铃响D、灯不亮,电动机不转动,电铃响15、如图所示,当开关S闭合时电磁铁和物体ab相互吸引,则正确的说法是（）A、ab一定是磁铁,且a端一定是N极B、ab一定是磁铁,且a端一定是S极C、ab可能是磁铁,且a端是S极D、ab仅是一块铁,而不是磁铁16、在图所示的四幅图中,能说明电动机机工作原理的是（）A、B、导线ab在磁场中运动时,电流表指针会偏转导线通电小磁针会偏转C、D、电磁铁通电会吸引大头针在磁场中的导线通电会发生运动17、如图,弹簧测力计下悬挂一小条形磁铁,使弹簧测力计沿着水平放置的大条形磁铁的左端N极开始,向右端S极处逐渐移动时,弹簧测力计示数将（）A、逐渐增大B、逐渐减小C、先减小后增大D、先增大后减小18、如图所示,自由转动的小磁针静止后的指向正确的是（）A、B、C、D、二、填空题19、我国上海市龙阳路至浦东机场的磁悬浮列车最高速度达431km/h、磁悬浮列车是利用（填“同名”或“异名”）磁极的相互排斥来实现列车悬浮的。悬浮的目的是。20、如图,开关S闭合,通电螺线管的左端是极,要使它的磁性增强,可将滑片P向端移动。21、1820年,丹麦科学家在课堂上做实验时偶然发现：当导线中有电流通过时,它旁边的小磁针发生了偏转,他进而继续研究,终于证实了电流周围存在。22、如图所示的是用来描绘某一磁体周围磁场的部分磁感线,由磁感线的分布特点可知,a点的磁场比b点的磁场（选填“强”或“弱”）；若在b点放置一个可自由转动的小磁针,则小磁针静止时,其N极指向处（选填“P”或“Q”）。23、如图所示,甲、乙两线圈宽松地套在光滑的玻璃a、b间用柔软的导线相连。当S闭合时,两线圈将互相（填“吸引”、“排斥”或“都不动”）。24、在如图所示的实验装置中,用棉线将铜棒ab悬挂于磁铁N、S极之间,铜棒的两端通过导线连接到电流表上。当ab做切割磁感线运动时,能观察到电流表的指针发生偏转。这一现象是英国物理学家首先发现的,利用这一现象所揭示...
