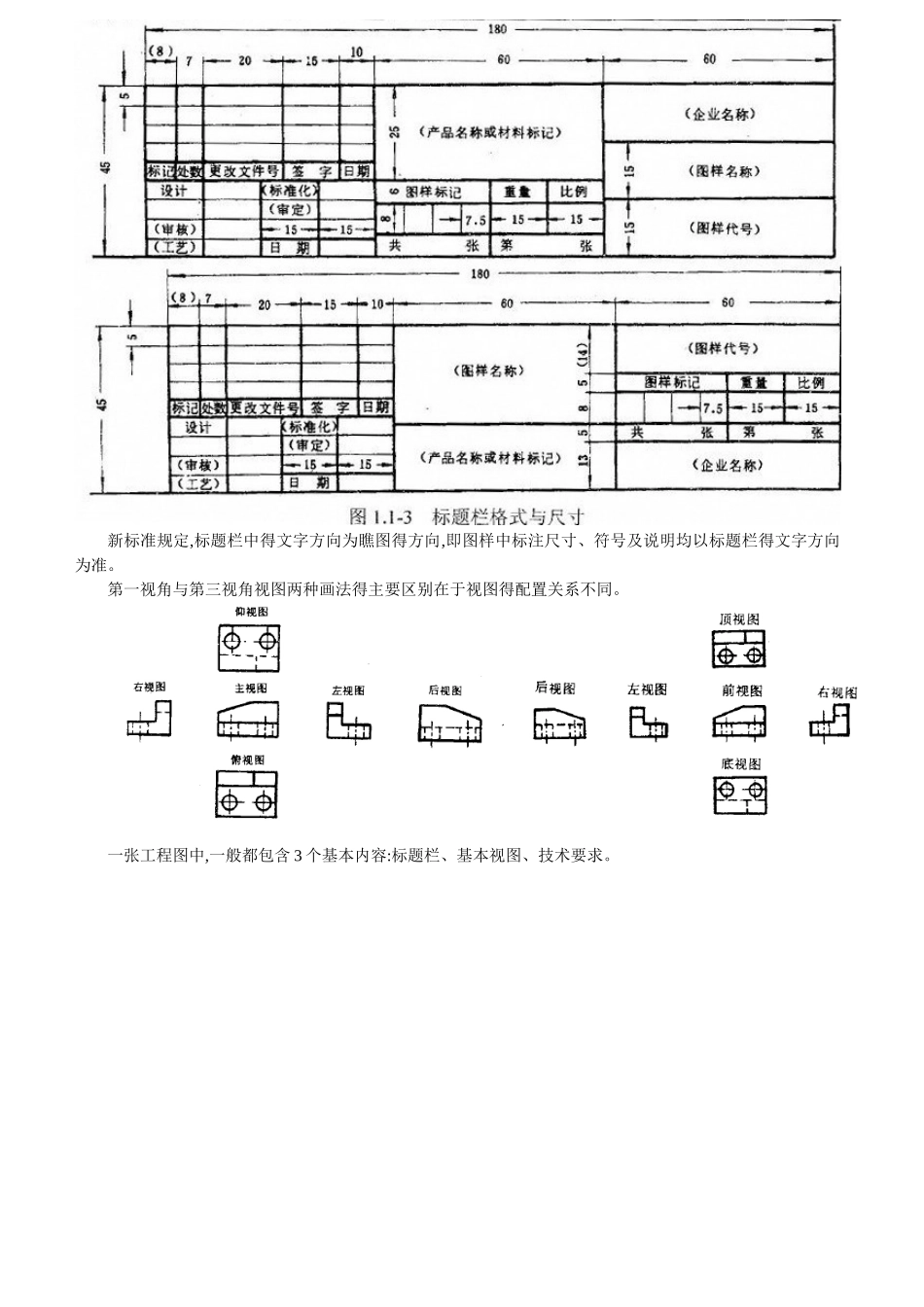

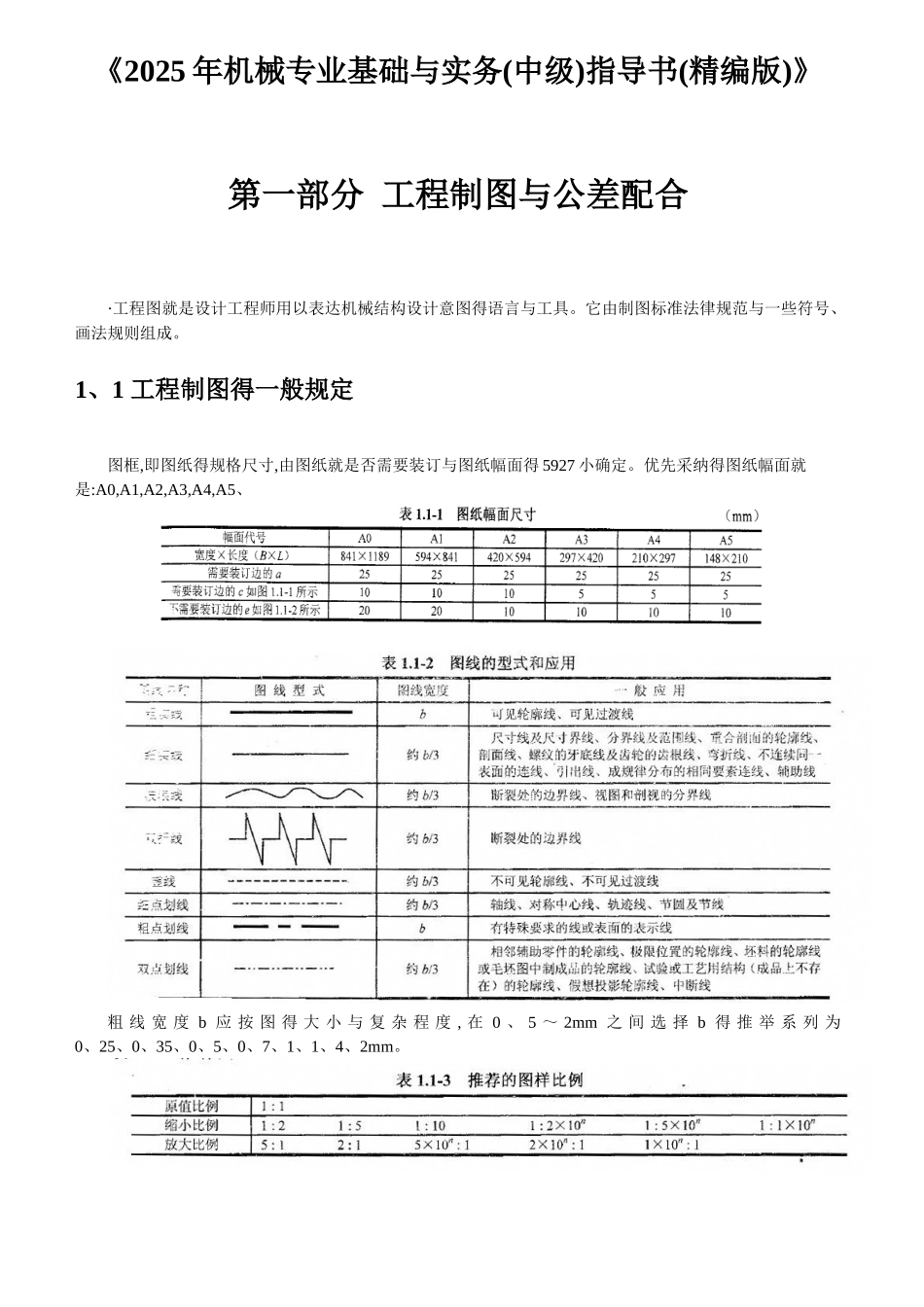

《2025 年机械专业基础与实务(中级)指导书(精编版)》第一部分 工程制图与公差配合·工程图就是设计工程师用以表达机械结构设计意图得语言与工具。它由制图标准法律规范与一些符号、画法规则组成。1、1 工程制图得一般规定图框,即图纸得规格尺寸,由图纸就是否需要装订与图纸幅面得 5927 小确定。优先采纳得图纸幅面就是:A0,A1,A2,A3,A4,A5、粗 线 宽 度 b 应 按 图 得 大 小 与 复 杂 程 度 , 在 0 、 5 ～ 2mm 之 间 选 择 b 得 推 举 系 列 为0、25、0、35、0、5、0、7、1、1、4、2mm。新标准规定,标题栏中得文字方向为瞧图得方向,即图样中标注尺寸、符号及说明均以标题栏得文字方向为准。第一视角与第三视角视图两种画法得主要区别在于视图得配置关系不同。一张工程图中,一般都包含 3 个基本内容:标题栏、基本视图、技术要求。1) 零件图中,如剖面线为金属材料,剖面线画成 45°平行线,而且在各视图中应方向一致、间隔相等。在装配图中,相邻两金属零件得剖面线方向相反或方向相同但间隔不同;还要注意在各视图中同一零件得剖面线方向仍相同。2) 零件图中可用涂色代替剖面线,但标准中规定涂色仅能用于零件图而不可用于装配图。3) 对于狭小面积得剖面,当在图中得宽度小于或等于 2mm 时,可以用涂黑代替剖面线。1、2 机械、液压、气动系统图得示意画法能认识、绘制机械、液压、气动系统得原理图,并能运用原理图进行方案设计与分析。1、5 尺寸、公差、配合与形位公差标注基孔制配合就是基本偏差为一定得孔得公差带,选择改变轴得公差带获得所需配合(状态)得一种装配制度。基轴制配合就是基本偏差为一定得轴得公差带,选择改变孔得公差带获得所需配合(状态)得另一种装配制度。根据 GB/T 1800、2-1998 规定,标准公差采纳国际标准公差代号 IT 表示。标准公差等级分为 01, 0, 1, 2, 3,…,18 共 20 级,分别标记为 IT01,…,IT18、标准推举,基孔制得间隙配合、轴得基本偏差用 a,b,c,d,e,f,g,h;过渡配合用 js,k,m,n;过盈配合用 p,r,s,t,u,v, x,y,z。零件单一实际要素(指构成零件几何特征实际存在得点、线、面)形状所允许得变动全量称为形状公差。关联实际要素(指对其她要素有功能关系得实际要素)得位置对基准所允许得变动全量称为位置公差。形状与位置公差简称为形位公差。表而粗糙度指已加工表面波距在 lmm 以下得微观几何形状误差。表面粗糙度由加工过程中得残留面积塑性变形、积屑瘤、鳞刺...
