（浙江专版）高考物理大一轮复习 第七章 恒定电流 实验12 测定电池的电动势和内阻学案-人教版高三全册物理学案

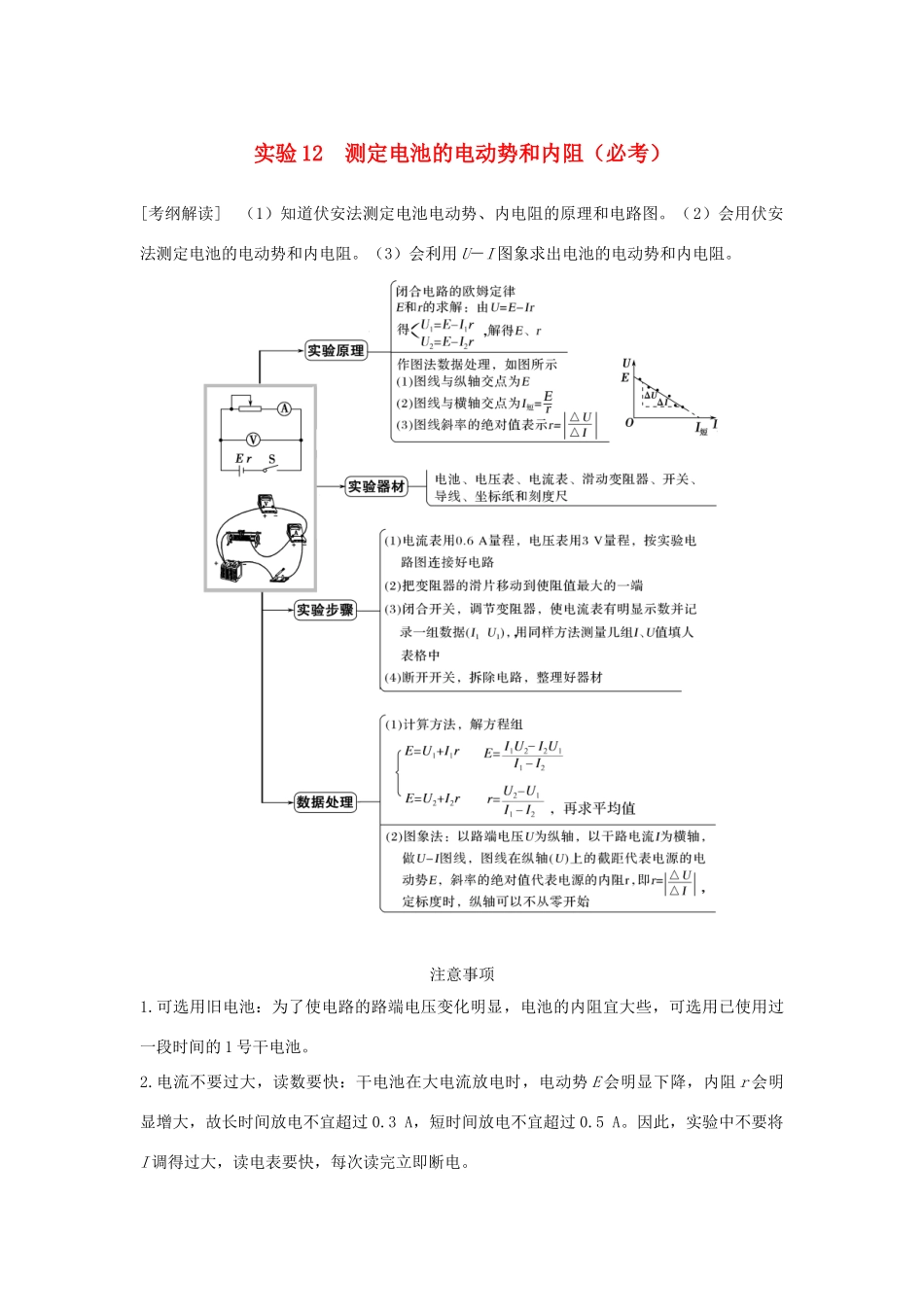

实验 12 测定电池的电动势和内阻（必考）[考纲解读] （1）知道伏安法测定电池电动势、内电阻的原理和电路图。（2）会用伏安法测定电池的电动势和内电阻。（3）会利用 U－I 图象求出电池的电动势和内电阻。注意事项1.可选用旧电池：为了使电路的路端电压变化明显，电池的内阻宜大些，可选用已使用过一段时间的 1 号干电池。2.电流不要过大，读数要快：干电池在大电流放电时，电动势 E 会明显下降，内阻 r 会明显增大，故长时间放电不宜超过 0.3 A，短时间放电不宜超过 0.5 A。因此，实验中不要将I 调得过大，读电表要快，每次读完立即断电。3.计算法求 E、r：要测出不少于 6 组 I、U 数据，且变化范围要大些，用方程组求解时，要将测出的 I、U 数据中，第 1 和第 4 为一组、第 2 和第 5 为一组、第 3 和第 6 为一组，分别解出 E、r 值再求平均值。4.合理选择标度：为使图线分布空间大，如图所示，纵坐标可以不从零开始，则图线和横轴的交点不再是短路电流，电源的内阻不能用 r＝确定，应根据 r＝确定。考点一 伏安法测电池电动势和内阻1.在测定一节干电池（电动势约为 1.5 V，内阻约为 2 Ω）的电动势和内阻的实验中，滑动变阻器和电压表各有两个供选：A.电压表量程为 15 V；B.电压表量程为 3 VC.变阻器为（20 Ω，3 A）D.变阻器为（500 Ω，0.2 A）（1）电压表应该选 （选填“A”或“B”），这是因为______________________________________________________________________________。（2）变阻器应选 （选填“C”或“D”），这是因为_________________________________________________________________________________。解析 本题主要考查学生对电学仪器的选择。电学仪器的选择最主要的有两条原则：（1）安全，即不能超量程；（2）方便，即便于读数和调节。由于电源的电动势约为 1.5 V，故选量程为 0～3 V 的电压表，读数既准确，又方便，D 滑动变阻器的额定电流太小，阻值大，调节不方便，故选 C 变阻器。答案 （1）B 读数既准确、又方便 （2）C 滑动变阻器 D 的额定电流太小，最大阻值太大，调节不方便2.测定电池的电动势和内阻的实验电路如图所示。（1）在闭合开关之前滑动变阻器的滑片应放在最 。（填“左端”或“右端”）（2）现备有以下器材：A.干电池 1 节；B.滑动变阻器（0～50 Ω）；C.滑动变阻器（0～1 750 Ω）；D.电压表（0～3 V）；E.电流表（0～0....
