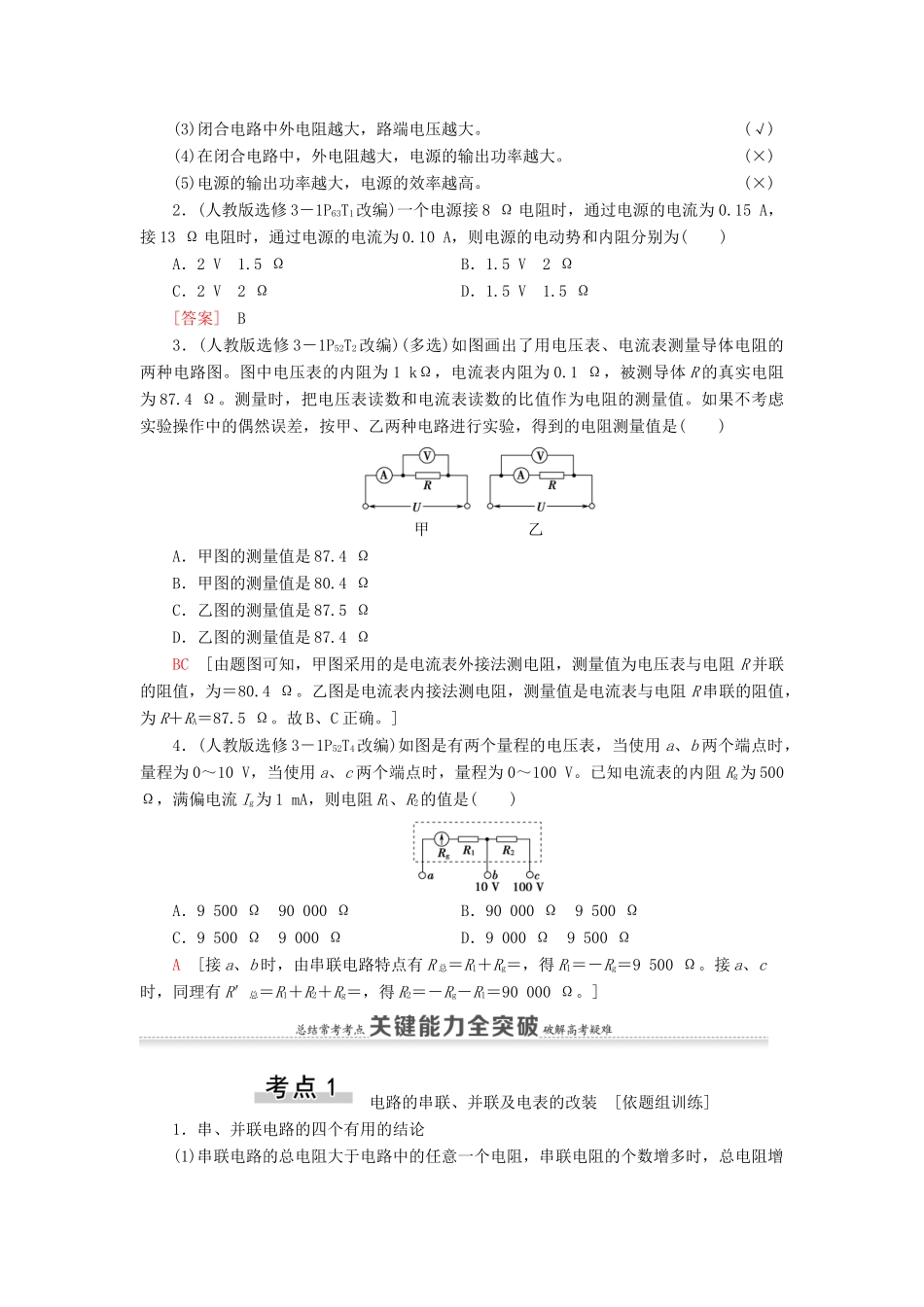

第 2 节 电路 闭合电路的欧姆定律一、电路的串联、并联串联并联电流I＝I1＝I2＝…＝InI＝I1＋ I 2＋…＋ I n电压U＝U1＋U2＋…＋UnU＝U1＝U2＝…＝Un电阻R＝R1＋R2＋…＋Rn＝＋＋…＋功率分配＝＝…＝P1R1＝P2R2＝…＝PnRn二、电源的电动势和内阻1．电动势(1)定义：电动势在数值上等于非静电力把 1 C 的正电荷在电源内从负极移送到正极所做的功。(2)表达式：E＝。(3)物理意义：反映了电源把其他形式的能转化为电能的本领大小。2．内阻：电源内部导体的电阻。三、闭合电路的欧姆定律1．内容闭合电路的电流跟电源的电动势成正比，跟内、外电路的电阻之和成反比。2．公式(1)I＝。(只适用于纯电阻电路)(2)E＝U 内＋ U 外。(适用于任何电路)3．路端电压 U 与电流 I 的关系(1)关系式：U＝E － Ir 。(适用于任何电路)(2)UI 图象① 当电路断路即 I＝0 时，纵轴的截距为电源电动势。② 当外电路电压为 U＝0 时，横轴的截距为短路电流。③ 图线的斜率的绝对值为电源的内阻。1．思考辨析(正确的画“√”，错误的画“×”)(1)电路中某电阻的阻值最大，该电阻的功率不一定最大。(√)(2)电动势就是电源两极间的电压。(×)(3)闭合电路中外电阻越大，路端电压越大。(√)(4)在闭合电路中，外电阻越大，电源的输出功率越大。(×)(5)电源的输出功率越大，电源的效率越高。(×)2．(人教版选修 3－1P63T1改编)一个电源接 8 Ω 电阻时，通过电源的电流为 0.15 A，接 13 Ω 电阻时，通过电源的电流为 0.10 A，则电源的电动势和内阻分别为( )A．2 V 1.5 ΩB．1.5 V 2 ΩC．2 V 2 ΩD．1.5 V 1.5 Ω[答案] B3．(人教版选修 3－1P52T2改编)(多选)如图画出了用电压表、电流表测量导体电阻的两种电路图。图中电压表的内阻为 1 kΩ，电流表内阻为 0.1 Ω，被测导体 R 的真实电阻为 87.4 Ω。测量时，把电压表读数和电流表读数的比值作为电阻的测量值。如果不考虑实验操作中的偶然误差，按甲、乙两种电路进行实验，得到的电阻测量值是( )甲 乙A．甲图的测量值是 87.4 ΩB．甲图的测量值是 80.4 ΩC．乙图的测量值是 87.5 ΩD．乙图的测量值是 87.4 ΩBC [由题图可知，甲图采用的是电流表外接法测电阻，测量值为电压表与电阻 R 并联的阻值，为＝80.4 Ω。乙图是电流表内接法测电阻，测量值是电流表与电阻 R 串联的阻值，为 R＋RA＝87.5 Ω。故 B、C 正确。]4．(人教版选修 3－1P52T4改编)如...
