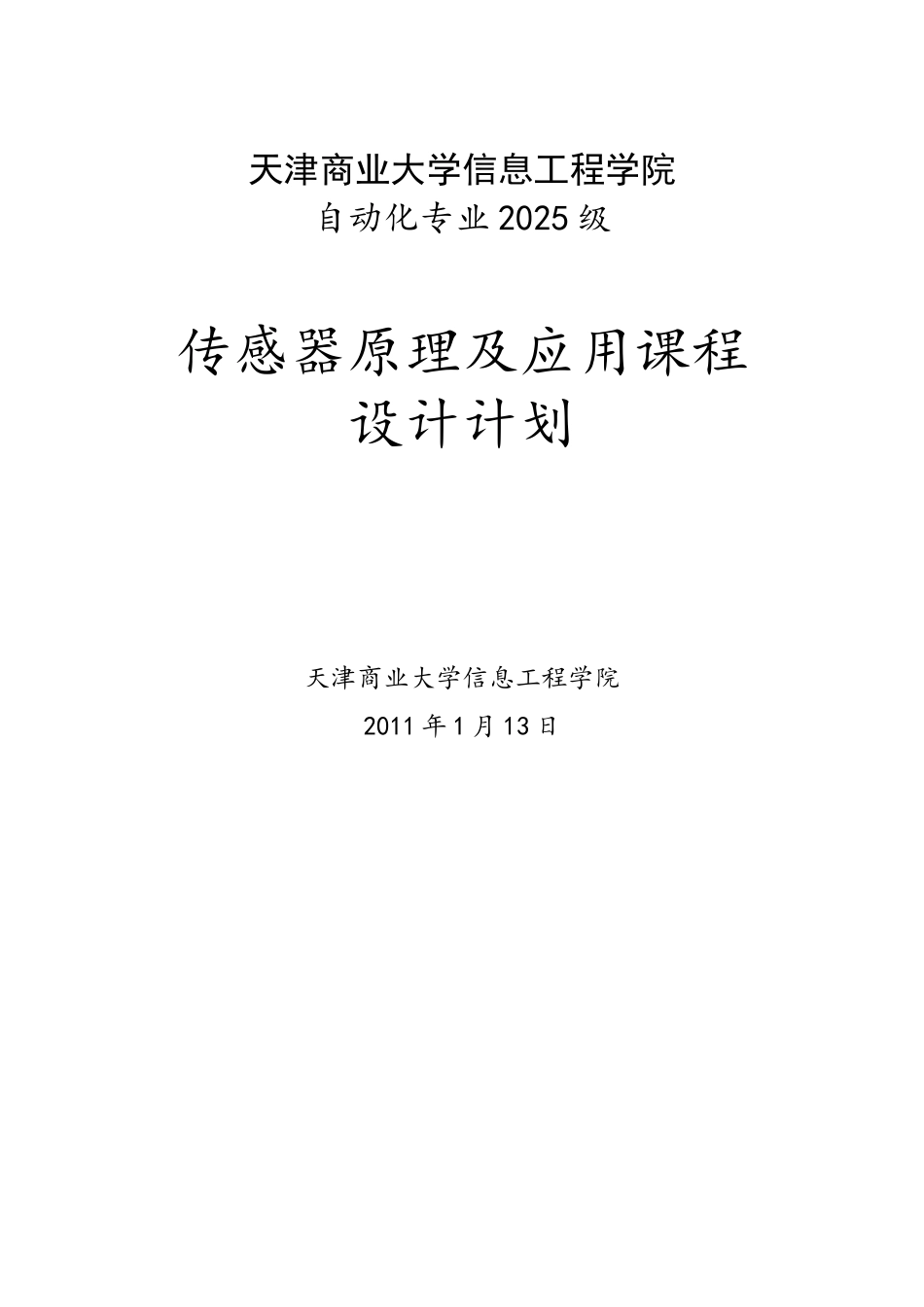

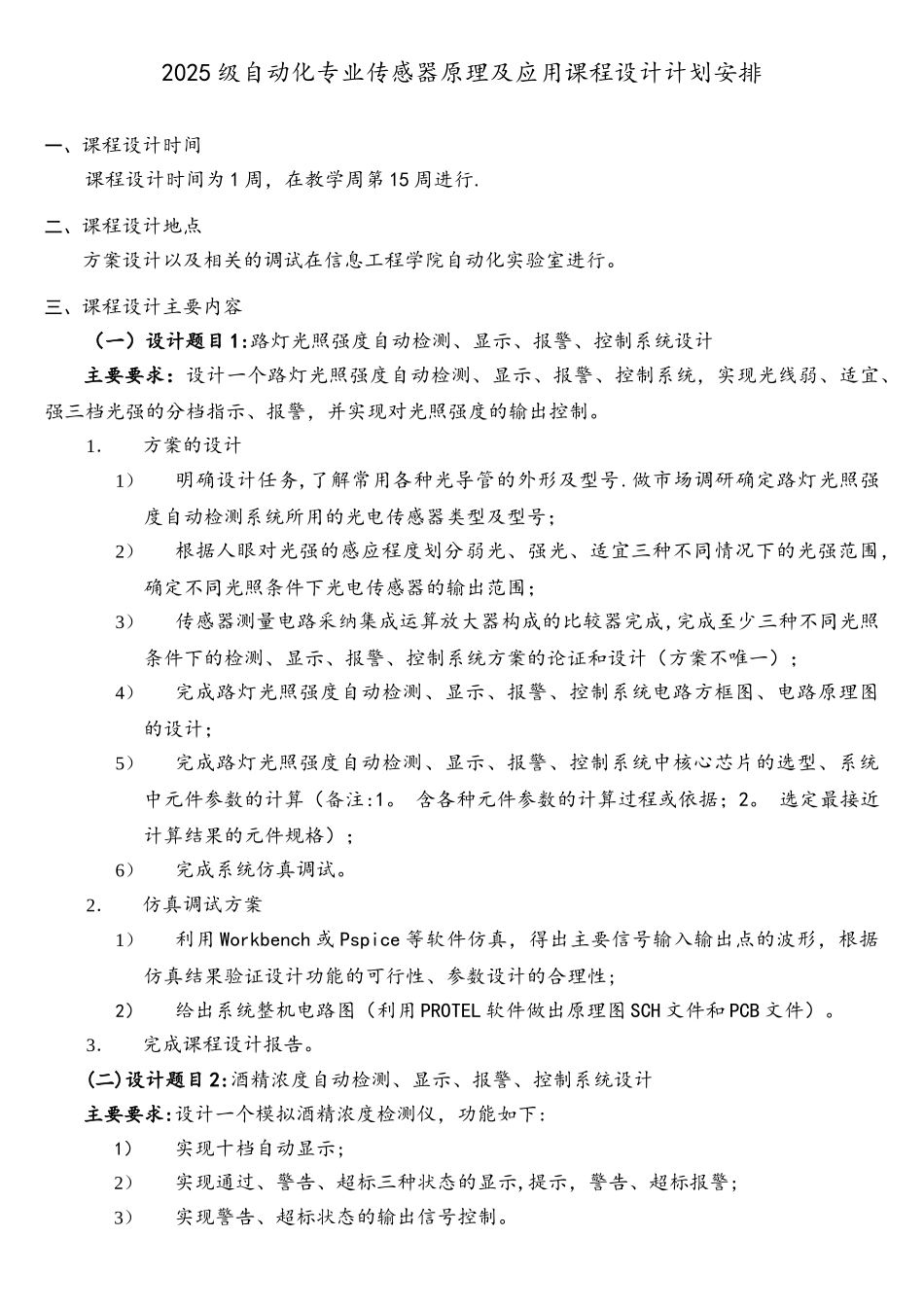

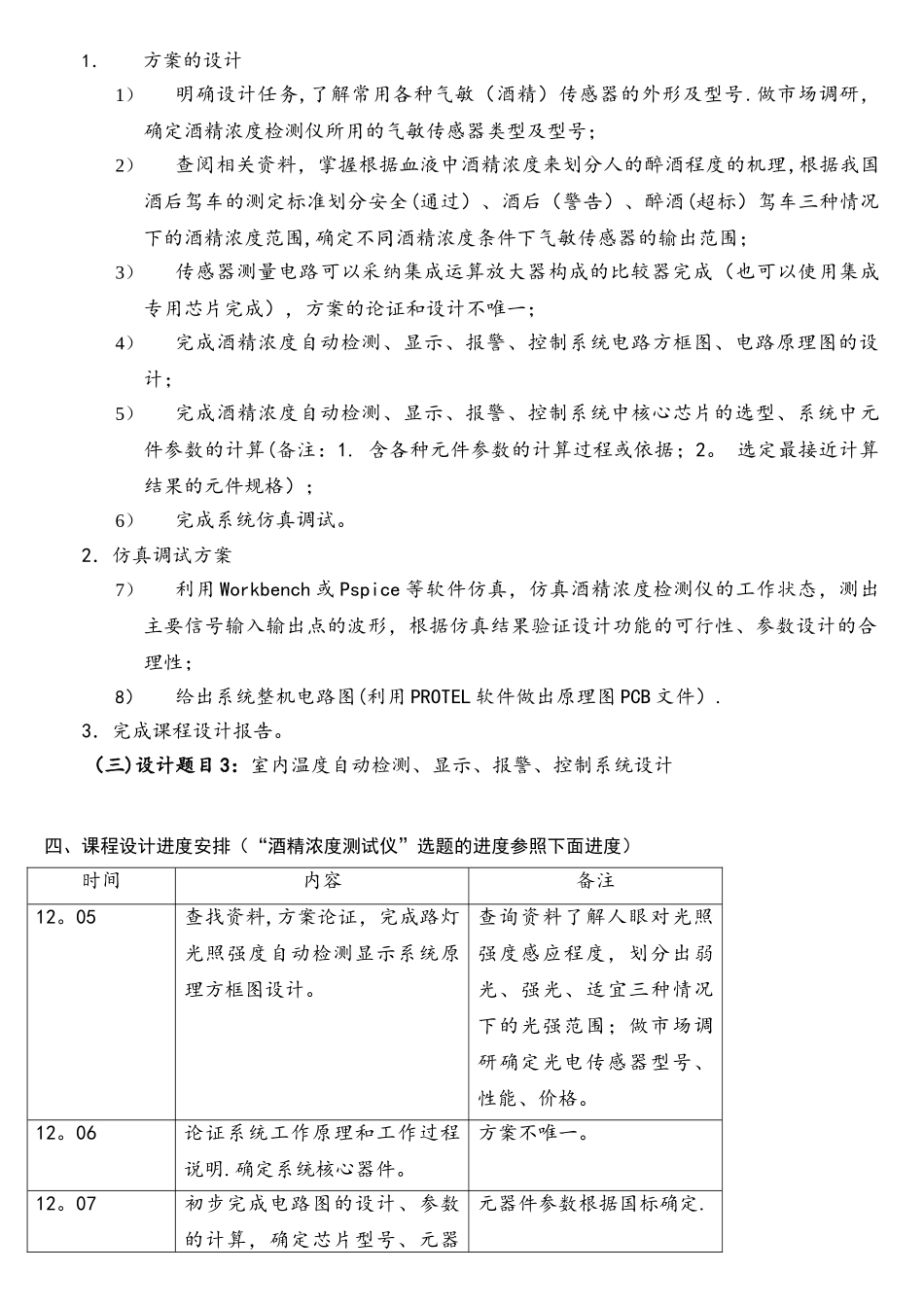

天津商业大学信息工程学院自动化专业 2025 级传感器原理及应用课程设计计划天津商业大学信息工程学院2011 年 1 月 13 日2025 级自动化专业传感器原理及应用课程设计计划安排一、课程设计时间 课程设计时间为 1 周，在教学周第 15 周进行.二、课程设计地点方案设计以及相关的调试在信息工程学院自动化实验室进行。三、课程设计主要内容（一）设计题目 1:路灯光照强度自动检测、显示、报警、控制系统设计主要要求：设计一个路灯光照强度自动检测、显示、报警、控制系统，实现光线弱、适宜、强三档光强的分档指示、报警，并实现对光照强度的输出控制。1．方案的设计1）明确设计任务,了解常用各种光导管的外形及型号.做市场调研确定路灯光照强度自动检测系统所用的光电传感器类型及型号；2）根据人眼对光强的感应程度划分弱光、强光、适宜三种不同情况下的光强范围，确定不同光照条件下光电传感器的输出范围；3）传感器测量电路采纳集成运算放大器构成的比较器完成,完成至少三种不同光照条件下的检测、显示、报警、控制系统方案的论证和设计（方案不唯一）；4）完成路灯光照强度自动检测、显示、报警、控制系统电路方框图、电路原理图的设计；5）完成路灯光照强度自动检测、显示、报警、控制系统中核心芯片的选型、系统中元件参数的计算（备注:1。 含各种元件参数的计算过程或依据；2。 选定最接近计算结果的元件规格）；6）完成系统仿真调试。2．仿真调试方案1）利用 Workbench 或 Pspice 等软件仿真，得出主要信号输入输出点的波形，根据仿真结果验证设计功能的可行性、参数设计的合理性;2）给出系统整机电路图（利用 PROTEL 软件做出原理图 SCH 文件和 PCB 文件）。3．完成课程设计报告。(二)设计题目 2:酒精浓度自动检测、显示、报警、控制系统设计主要要求:设计一个模拟酒精浓度检测仪，功能如下:1）实现十档自动显示;2）实现通过、警告、超标三种状态的显示,提示，警告、超标报警;3）实现警告、超标状态的输出信号控制。1．方案的设计1）明确设计任务,了解常用各种气敏（酒精）传感器的外形及型号.做市场调研，确定酒精浓度检测仪所用的气敏传感器类型及型号；2）查阅相关资料，掌握根据血液中酒精浓度来划分人的醉酒程度的机理,根据我国酒后驾车的测定标准划分安全(通过）、酒后（警告）、醉酒(超标）驾车三种情况下的酒精浓度范围,确定不同酒精浓度条件下气敏传感器的输出范围；3）传感器测量电路可以采纳集成运算...
