4第一周星期四星期五数控车授课4VIP专享

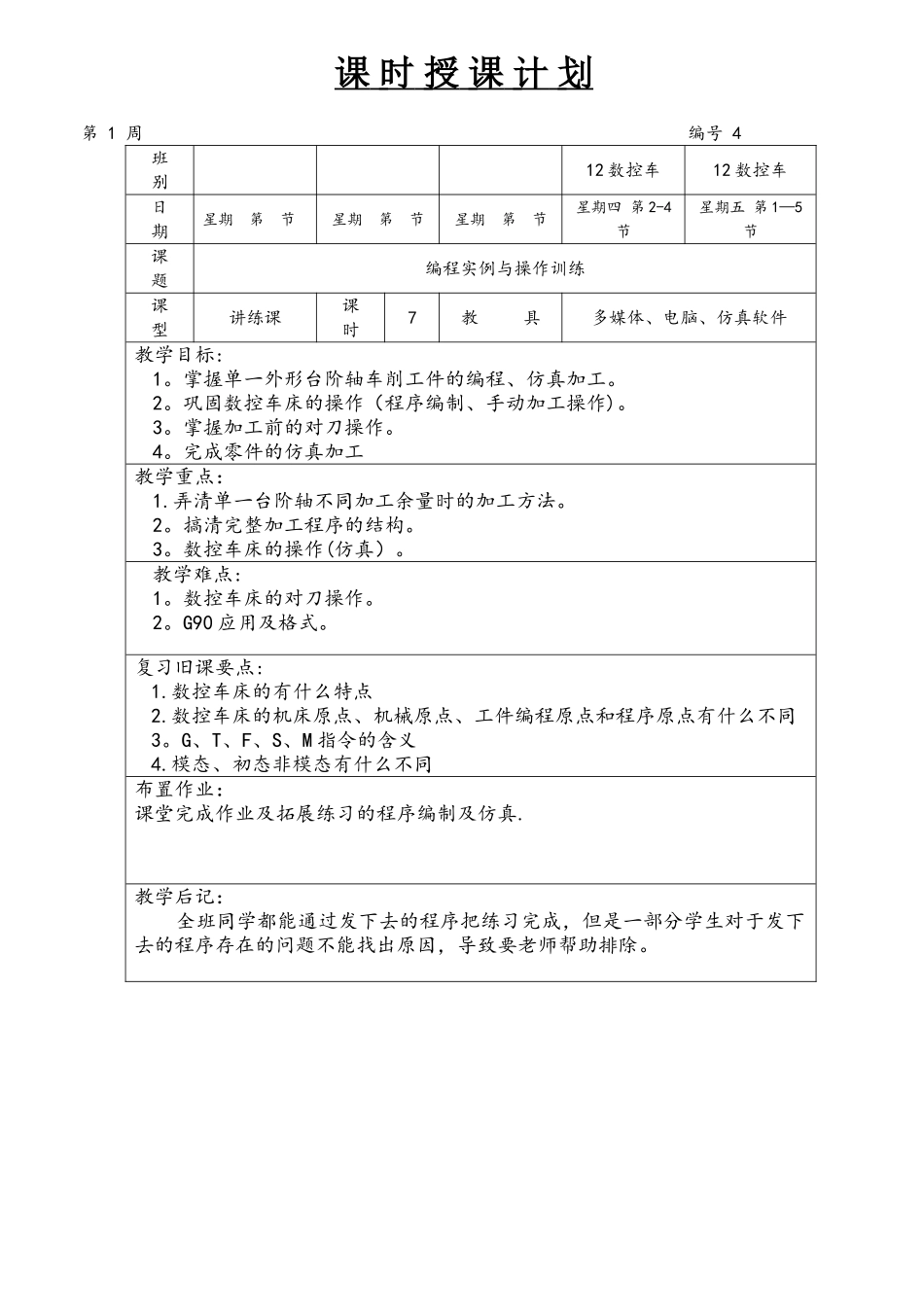

课 时 授 课 计 划 第 1 周 编号 4班 别12 数控车12 数控车日 期星期 第 节星期 第 节星期 第 节星期四 第 2-4节星期五 第 1—5节课 题编程实例与操作训练课 型讲练课课 时7教 具多媒体、电脑、仿真软件教学目标:1。掌握单一外形台阶轴车削工件的编程、仿真加工。2。巩固数控车床的操作（程序编制、手动加工操作)。3。掌握加工前的对刀操作。4。完成零件的仿真加工教学重点：1.弄清单一台阶轴不同加工余量时的加工方法。2。搞清完整加工程序的结构。3。数控车床的操作(仿真）。教学难点:1。数控车床的对刀操作。2。G90 应用及格式。复习旧课要点:1.数控车床的有什么特点2.数控车床的机床原点、机械原点、工件编程原点和程序原点有什么不同3。G、T、F、S、M 指令的含义4.模态、初态非模态有什么不同布置作业：课堂完成作业及拓展练习的程序编制及仿真.教学后记： 全班同学都能通过发下去的程序把练习完成，但是一部分学生对于发下去的程序存在的问题不能找出原因，导致要老师帮助排除。1、G 指令功能列表代码组别意 义格 式G0001快速定位G00X（U）_ Z _ （W) _G01直线插补G01X（U）_ Z （W） _ F_G02圆弧插补（顺时针方向 CW）G02 X_Z_R_F或 G02 X_Z_ I_K_FG03圆弧插补(逆时针方向 CCW）G03 X_Z_R_F或 G03 X_Z_ I_K_FG0400暂停G04 P_；（单位：0.001 秒）G04 X_；（单位：秒）G04 U_;（单位：秒）G28自动返回机械原点G28 X（U）_ Z （W） _G3201切螺纹G32X(U）_ Z（W) _ F _（公制螺纹）G32X（U）_ Z(W) _ I _（英制螺纹)G5000坐标系设定G50 X（x） Z(z）G7000精加工循环G70 P(ns） Q(nf）G71外圆粗车循环G71U（△D）R（E）F（F）G71 P（NS）Q(NF）U（△U）W（△W） S（S)T（T）G72端面粗车循环G72W（△D)R（E）F（F)G72 P（NS）Q(NF）U（△U）W(△W）S（S）T（T）G73封闭切削循环G73 U（△I）W（△K) R(D）F（F）G73 P(NS）Q(NF）U（△U)W（△W）S（S)T（T)G74端面深孔加工循环G74 R（e）G74 X(U) Z（W) P(△i）Q（△k)R(△d)F(f）G75外圆、内圆切槽循环G75 R（e）G75 X(U） Z（W) P(△i）Q（△k)R(△d)F(f)G76复合型螺纹切削循环G76 P（m)(r）（a)Q(△dmin)R(d）G76 X（U） Z(W） R(i) P(k)Q（△d) F(L)G9001外圆、内圆车削循环G90X（U）_Z（W）_R_F_G92螺纹切削循环G92X（U）_ Z(W） _ F _(公制螺纹)G92X(U）_ Z(W) _ I _（英制螺纹）G94...
