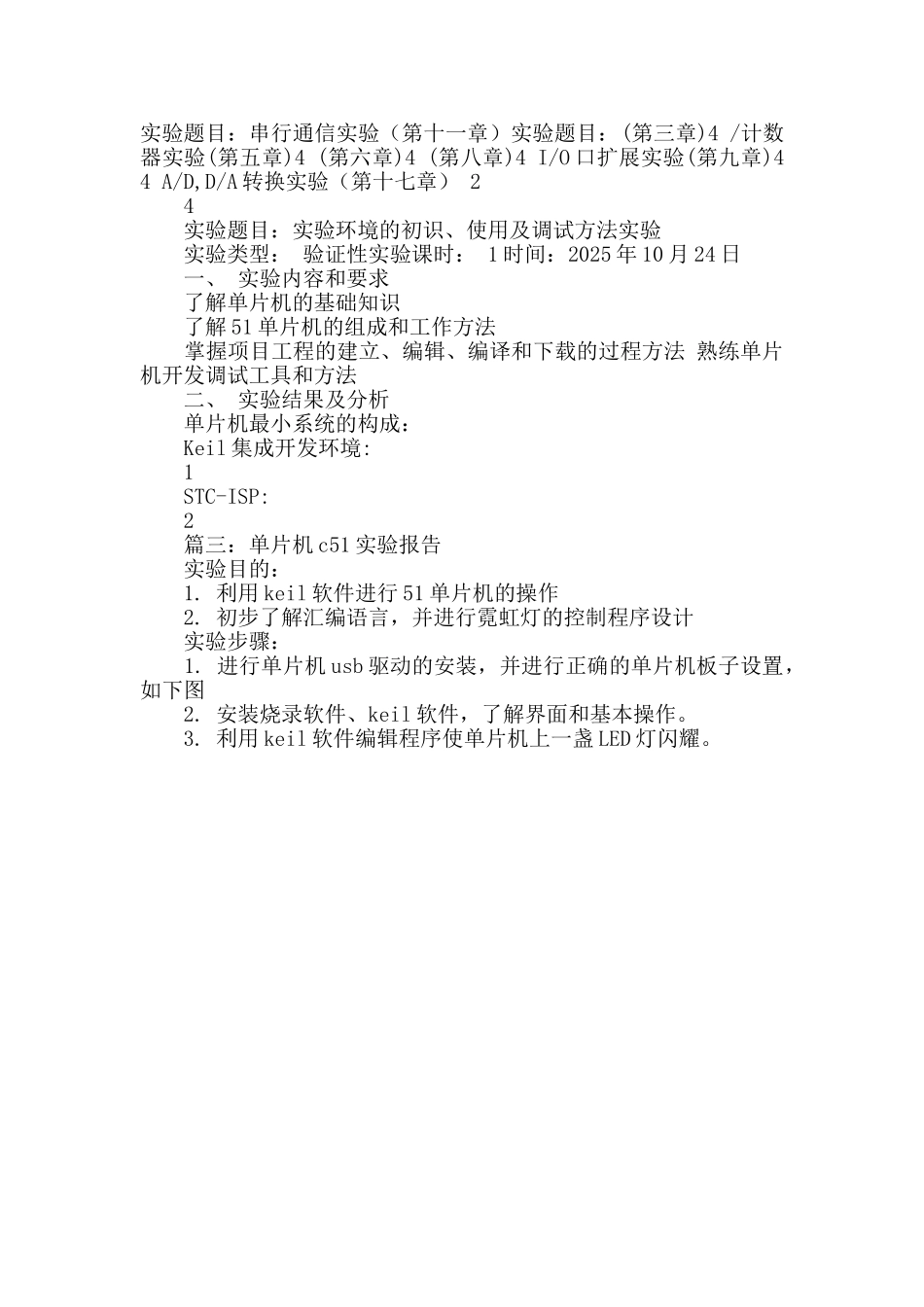

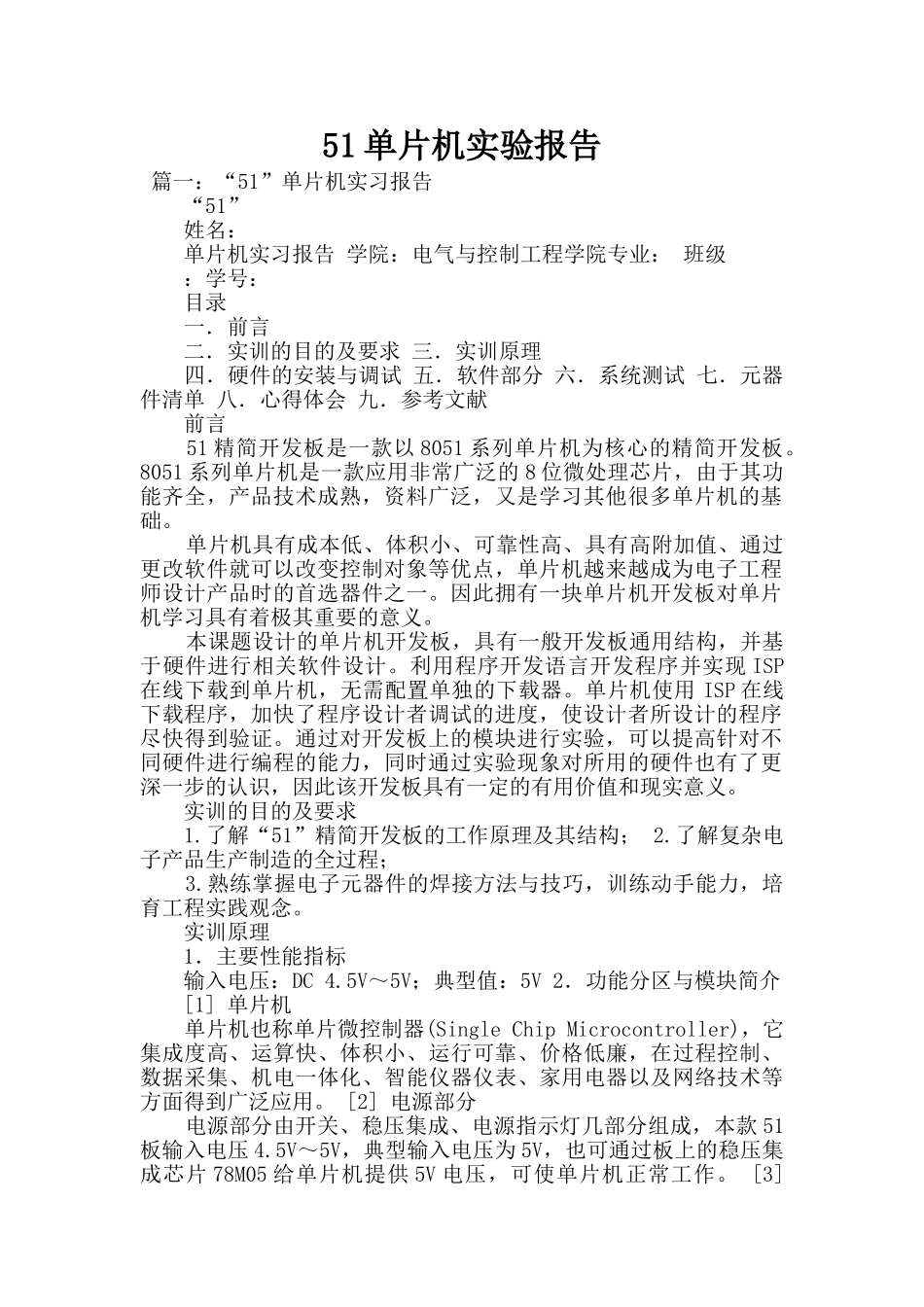

51 单片机实验报告 篇一：“51”单片机实习报告 “51” 姓名： 单片机实习报告 学院：电气与控制工程学院专业： 班级 ：学号： 目录 一．前言 二．实训的目的及要求 三．实训原理 四．硬件的安装与调试 五．软件部分 六．系统测试 七．元器件清单 八．心得体会 九．参考文献 前言 51 精简开发板是一款以 8051 系列单片机为核心的精简开发板。8051 系列单片机是一款应用非常广泛的 8 位微处理芯片，由于其功能齐全，产品技术成熟，资料广泛，又是学习其他很多单片机的基础。 单片机具有成本低、体积小、可靠性高、具有高附加值、通过更改软件就可以改变控制对象等优点，单片机越来越成为电子工程师设计产品时的首选器件之一。因此拥有一块单片机开发板对单片机学习具有着极其重要的意义。 本课题设计的单片机开发板，具有一般开发板通用结构，并基于硬件进行相关软件设计。利用程序开发语言开发程序并实现 ISP在线下载到单片机，无需配置单独的下载器。单片机使用 ISP 在线下载程序，加快了程序设计者调试的进度，使设计者所设计的程序尽快得到验证。通过对开发板上的模块进行实验，可以提高针对不同硬件进行编程的能力，同时通过实验现象对所用的硬件也有了更深一步的认识，因此该开发板具有一定的有用价值和现实意义。 实训的目的及要求 1.了解“51”精简开发板的工作原理及其结构； 2.了解复杂电子产品生产制造的全过程； 3.熟练掌握电子元器件的焊接方法与技巧，训练动手能力，培育工程实践观念。 实训原理 1．主要性能指标 输入电压：DC 4.5V～5V；典型值：5V 2．功能分区与模块简介 [1] 单片机 单片机也称单片微控制器(Single Chip Microcontroller)，它集成度高、运算快、体积小、运行可靠、价格低廉，在过程控制、数据采集、机电一体化、智能仪器仪表、家用电器以及网络技术等方面得到广泛应用。 [2] 电源部分 电源部分由开关、稳压集成、电源指示灯几部分组成，本款 51板输入电压 4.5V～5V，典型输入电压为 5V，也可通过板上的稳压集成芯片 78M05 给单片机提供 5V 电压，可使单片机正常工作。 [3] 串行下载部分 这一部分由串口、下载缓冲器 MAX232 组成，通过 MAX232 芯片把 TTL 电平转换成 RS-232 电平格式，可以用于单片机与微机通信。再通过 DB9 接口由一条串口线与电脑串口相连，可以利用程序下载软件（下载方法书后将做介绍）向单片机下载程序，也可通过一些串...
