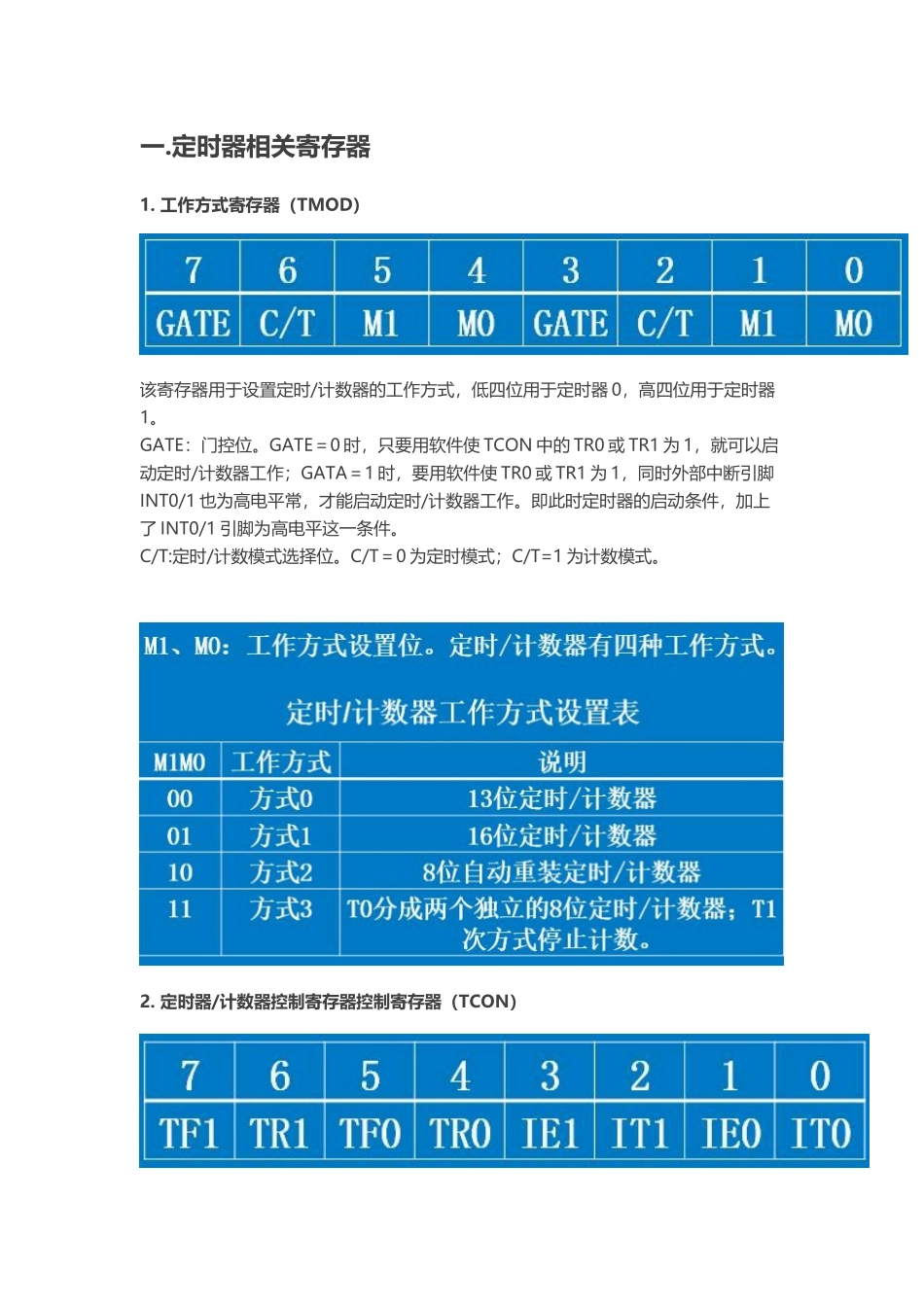

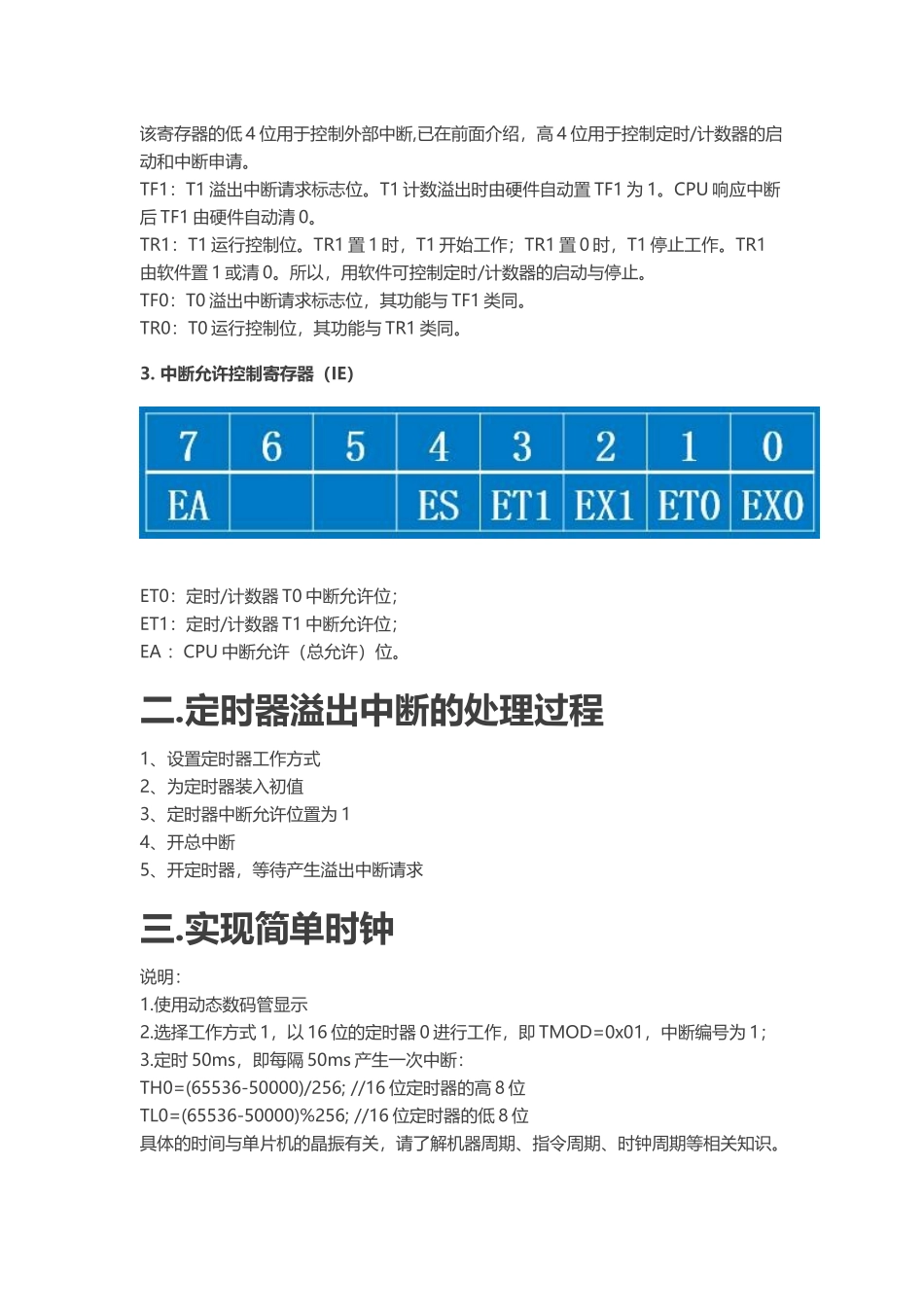

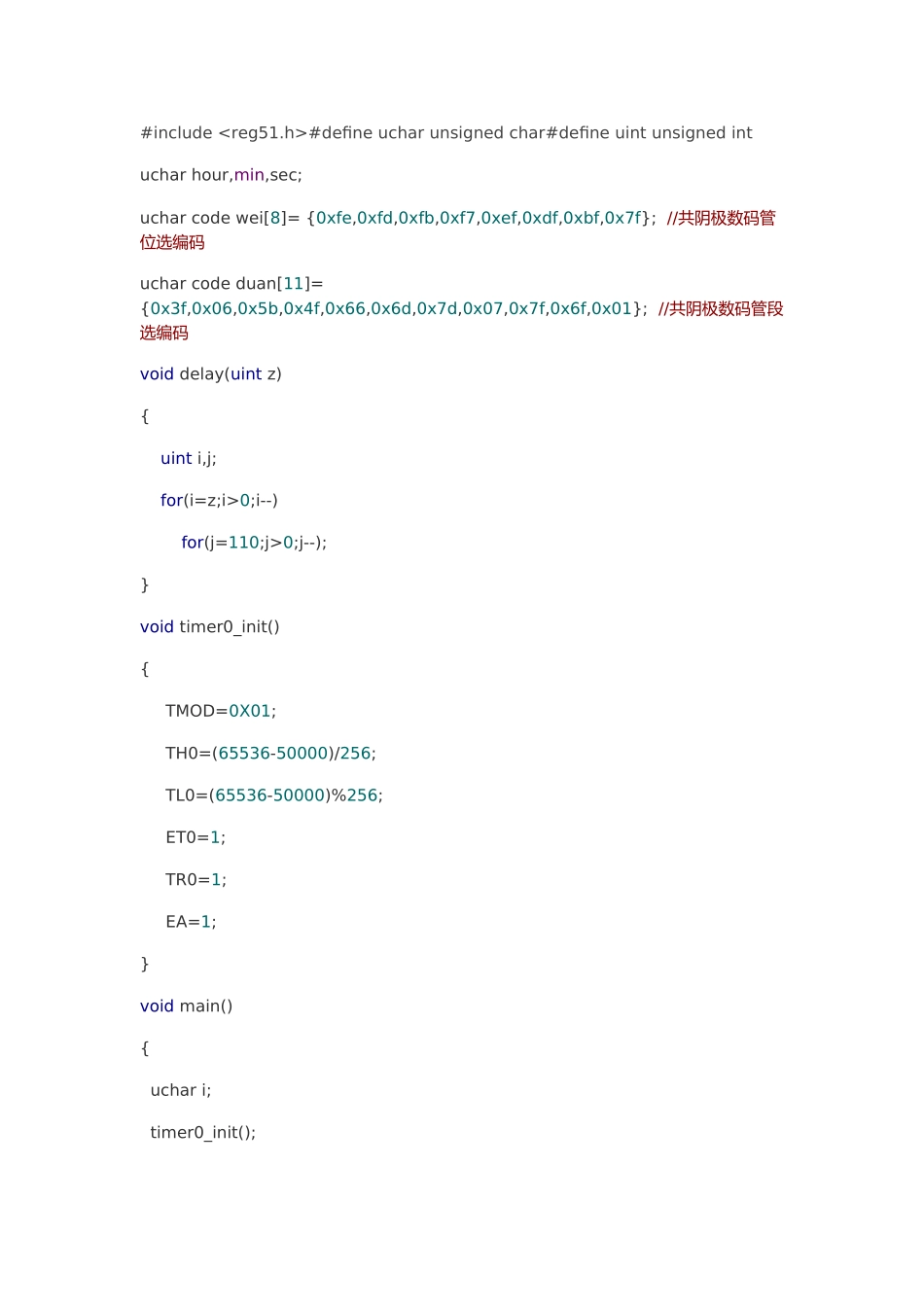

一.定时器相关寄存器1. 工作方式寄存器（TMOD） 该寄存器用于设置定时/计数器的工作方式，低四位用于定时器 0，高四位用于定时器1。 GATE：门控位。GATE＝0 时，只要用软件使 TCON 中的 TR0 或 TR1 为 1，就可以启动定时/计数器工作；GATA＝1 时，要用软件使 TR0 或 TR1 为 1，同时外部中断引脚INT0/1 也为高电平常，才能启动定时/计数器工作。即此时定时器的启动条件，加上了 INT0/1 引脚为高电平这一条件。 C/T:定时/计数模式选择位。C/T＝0 为定时模式；C/T=1 为计数模式。2. 定时器/计数器控制寄存器控制寄存器（TCON） 该寄存器的低 4 位用于控制外部中断,已在前面介绍，高 4 位用于控制定时/计数器的启动和中断申请。 TF1：T1 溢出中断请求标志位。T1 计数溢出时由硬件自动置 TF1 为 1。CPU 响应中断后 TF1 由硬件自动清 0。 TR1：T1 运行控制位。TR1 置 1 时，T1 开始工作；TR1 置 0 时，T1 停止工作。TR1由软件置 1 或清 0。所以，用软件可控制定时/计数器的启动与停止。 TF0：T0 溢出中断请求标志位，其功能与 TF1 类同。 TR0：T0 运行控制位，其功能与 TR1 类同。3. 中断允许控制寄存器（IE） ET0：定时/计数器 T0 中断允许位； ET1：定时/计数器 T1 中断允许位； EA ：CPU 中断允许（总允许）位。二.定时器溢出中断的处理过程1、设置定时器工作方式 2、为定时器装入初值 3、定时器中断允许位置为 1 4、开总中断 5、开定时器，等待产生溢出中断请求三.实现简单时钟说明： 1.使用动态数码管显示 2.选择工作方式 1，以 16 位的定时器 0 进行工作，即 TMOD=0x01，中断编号为 1； 3.定时 50ms，即每隔 50ms 产生一次中断： TH0=(65536-50000)/256; //16 位定时器的高 8 位 TL0=(65536-50000)%256; //16 位定时器的低 8 位 具体的时间与单片机的晶振有关，请了解机器周期、指令周期、时钟周期等相关知识。#include #define uchar unsigned char#define uint unsigned intuchar hour,min,sec;uchar code wei[8]= {0xfe,0xfd,0xfb,0xf7,0xef,0xdf,0xbf,0x7f}; //共阴极数码管位选编码uchar code duan[11]= {0x3f,0x06,0x5b,0x4f,0x66,0x6d,0x7d,0x07,0x7f,0x6f,0x01}; //共阴极数码管段选编码void delay(uint z){ uint i,j; for(i=z;i>0;i--) for(j=110;j>0;j--);}void timer0_init(){ TMOD=0X01; TH0...
