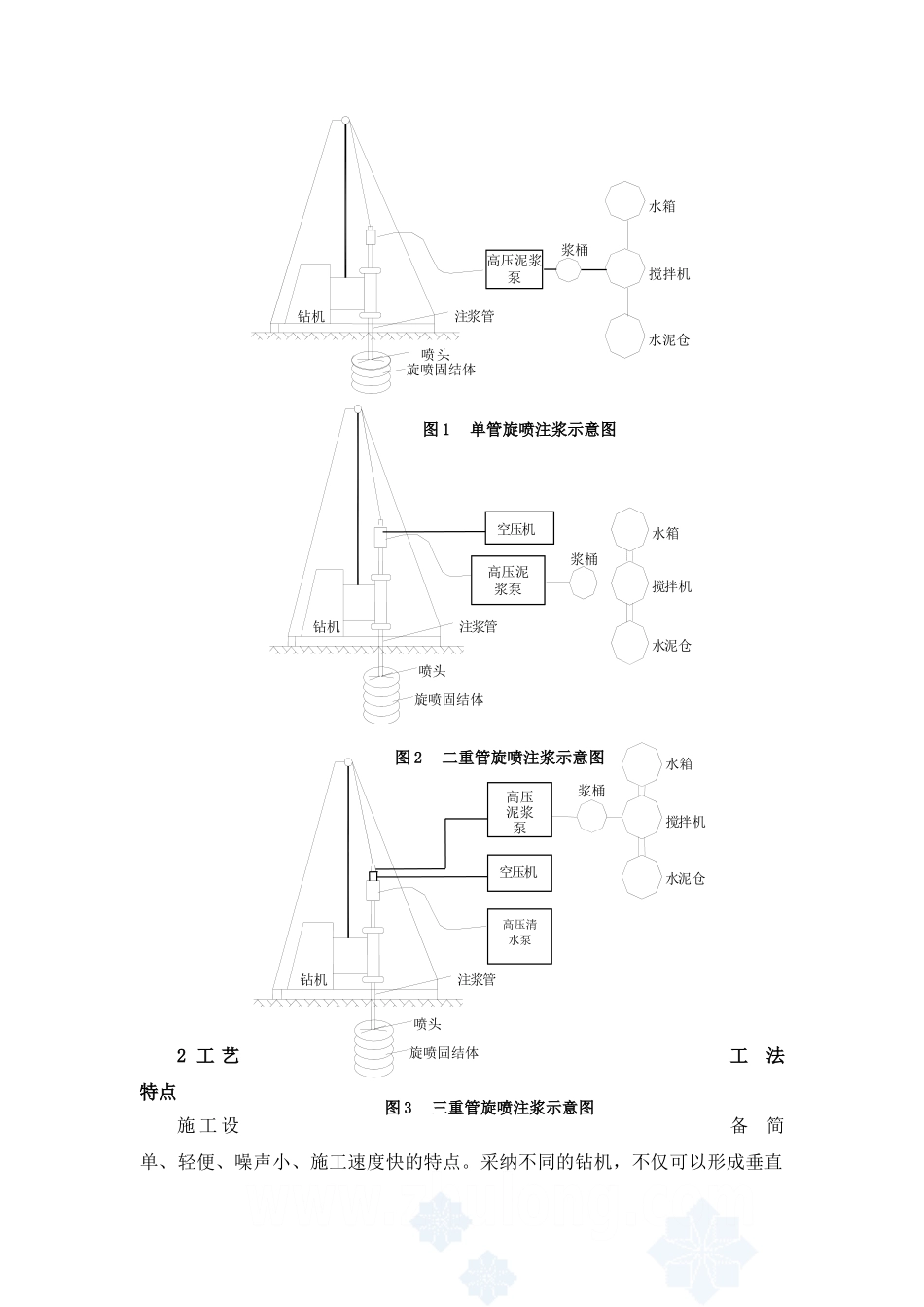

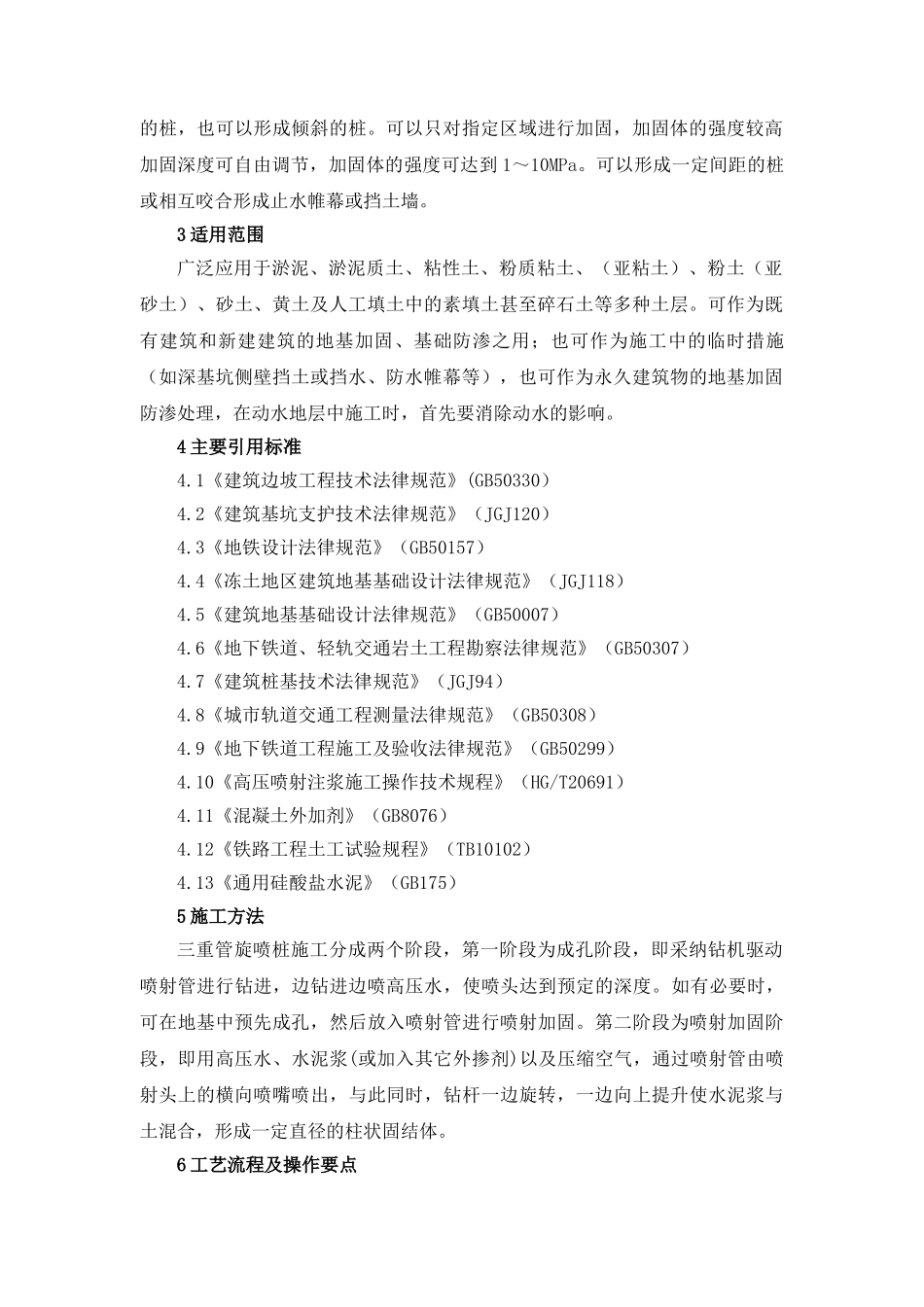

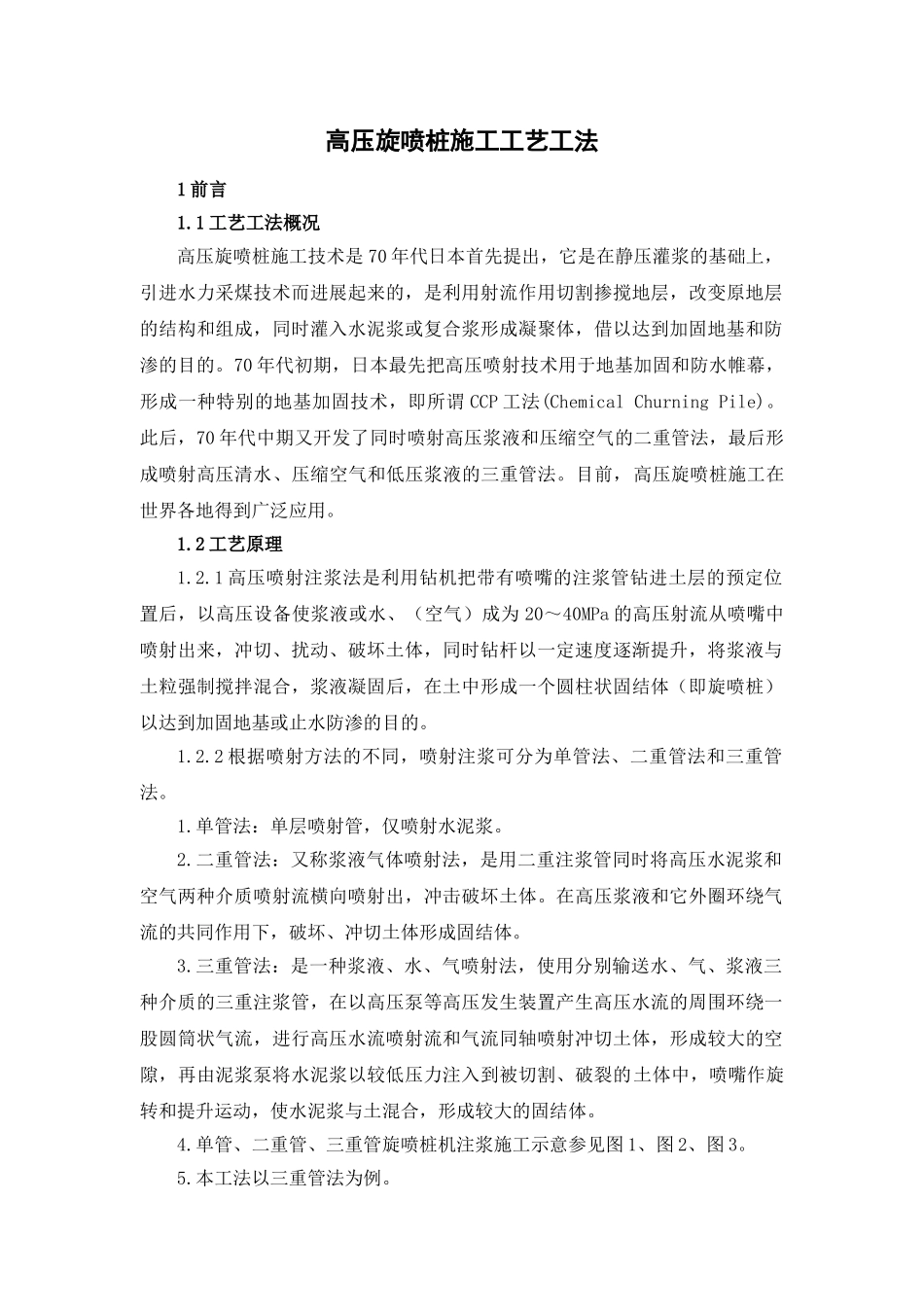

高压旋喷桩施工工艺工法1 前言1.1 工艺工法概况高压旋喷桩施工技术是 70 年代日本首先提出，它是在静压灌浆的基础上，引进水力采煤技术而进展起来的，是利用射流作用切割掺搅地层，改变原地层的结构和组成，同时灌入水泥浆或复合浆形成凝聚体，借以达到加固地基和防渗的目的。70 年代初期，日本最先把高压喷射技术用于地基加固和防水帷幕，形成一种特别的地基加固技术，即所谓 CCP 工法(Chemical Churning Pile)。此后，70 年代中期又开发了同时喷射高压浆液和压缩空气的二重管法，最后形成喷射高压清水、压缩空气和低压浆液的三重管法。目前，高压旋喷桩施工在世界各地得到广泛应用。1.2 工艺原理1.2.1 高压喷射注浆法是利用钻机把带有喷嘴的注浆管钻进土层的预定位置后，以高压设备使浆液或水、（空气）成为 20～40MPa 的高压射流从喷嘴中喷射出来，冲切、扰动、破坏土体，同时钻杆以一定速度逐渐提升，将浆液与土粒强制搅拌混合，浆液凝固后，在土中形成一个圆柱状固结体（即旋喷桩）以达到加固地基或止水防渗的目的。1.2.2 根据喷射方法的不同，喷射注浆可分为单管法、二重管法和三重管法。1.单管法：单层喷射管，仅喷射水泥浆。2.二重管法：又称浆液气体喷射法，是用二重注浆管同时将高压水泥浆和空气两种介质喷射流横向喷射出，冲击破坏土体。在高压浆液和它外圈环绕气流的共同作用下，破坏、冲切土体形成固结体。3.三重管法：是一种浆液、水、气喷射法，使用分别输送水、气、浆液三种介质的三重注浆管，在以高压泵等高压发生装置产生高压水流的周围环绕一股圆筒状气流，进行高压水流喷射流和气流同轴喷射冲切土体，形成较大的空隙，再由泥浆泵将水泥浆以较低压力注入到被切割、破裂的土体中，喷嘴作旋转和提升运动，使水泥浆与土混合，形成较大的固结体。4.单管、二重管、三重管旋喷桩机注浆施工示意参见图 1、图 2、图 3。5.本工法以三重管法为例。2 工 艺工法特点施 工 设备简单、轻便、噪声小、施工速度快的特点。采纳不同的钻机，不仅可以形成垂直浆桶水箱搅拌机水泥仓旋喷固结体注浆管钻机喷头图 2 二重管旋喷注浆示意图空压机高压泥浆泵浆桶水箱搅拌机水泥仓旋喷固结体注浆管钻机喷头 图 3 三重管旋喷注浆示意图空压机高压泥浆泵高压清水泵高压泥浆泵浆桶水箱搅拌机水泥仓旋喷固结体注浆管钻机喷头图 1 单管旋喷注浆示意图的桩，也可以形成倾斜的桩。可以只对指定区域进行加固，加固体的强度较高加固深...
