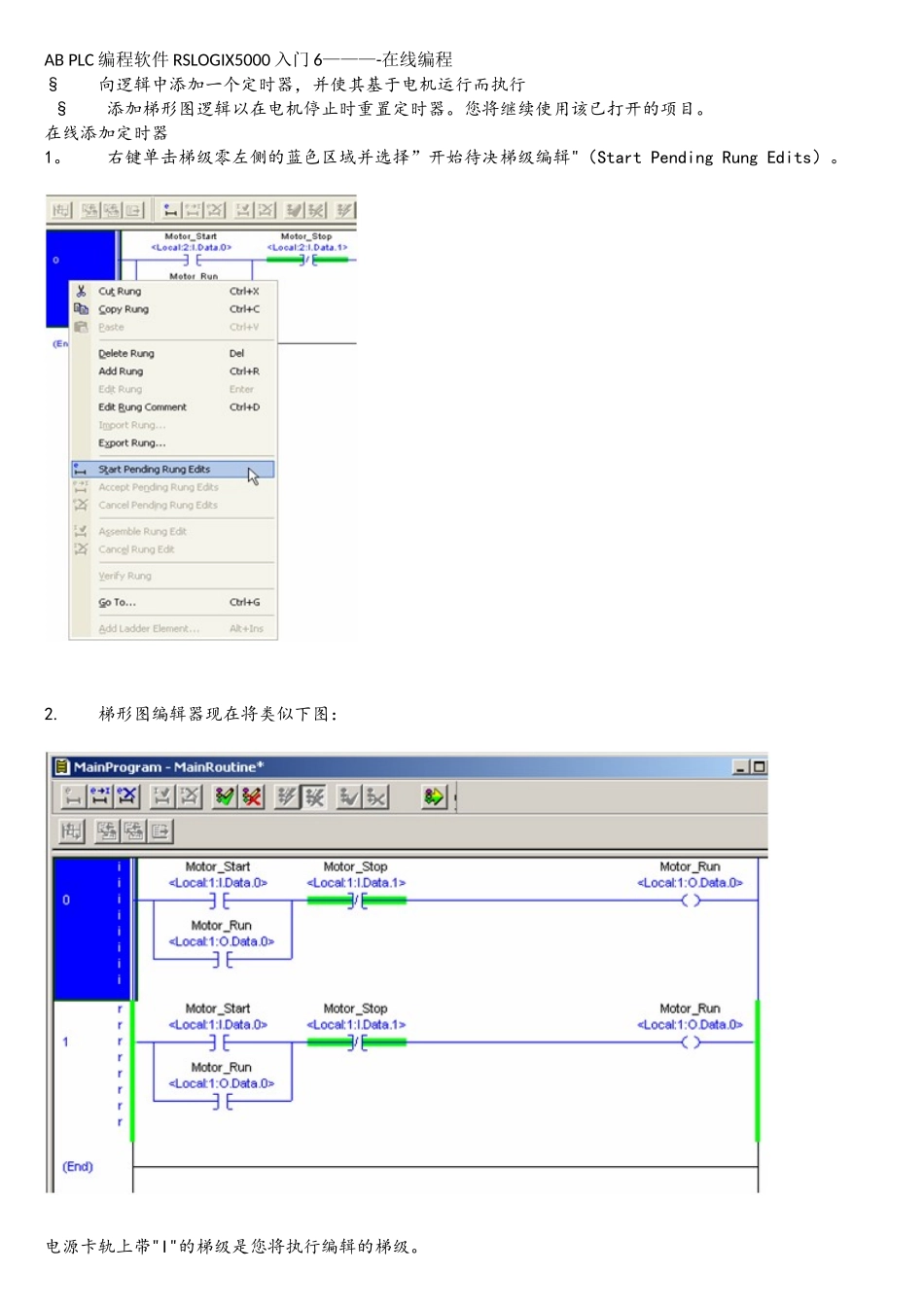

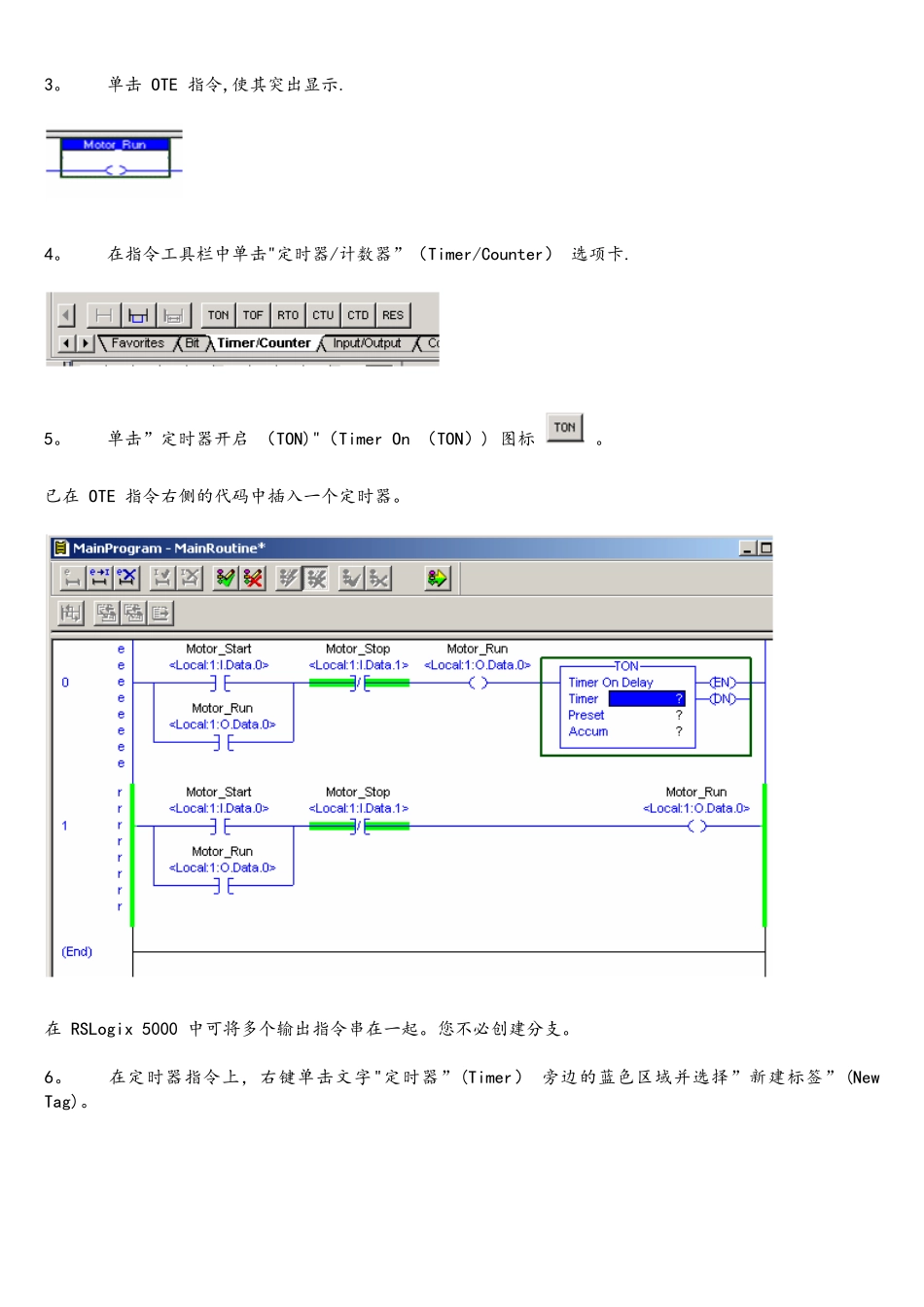

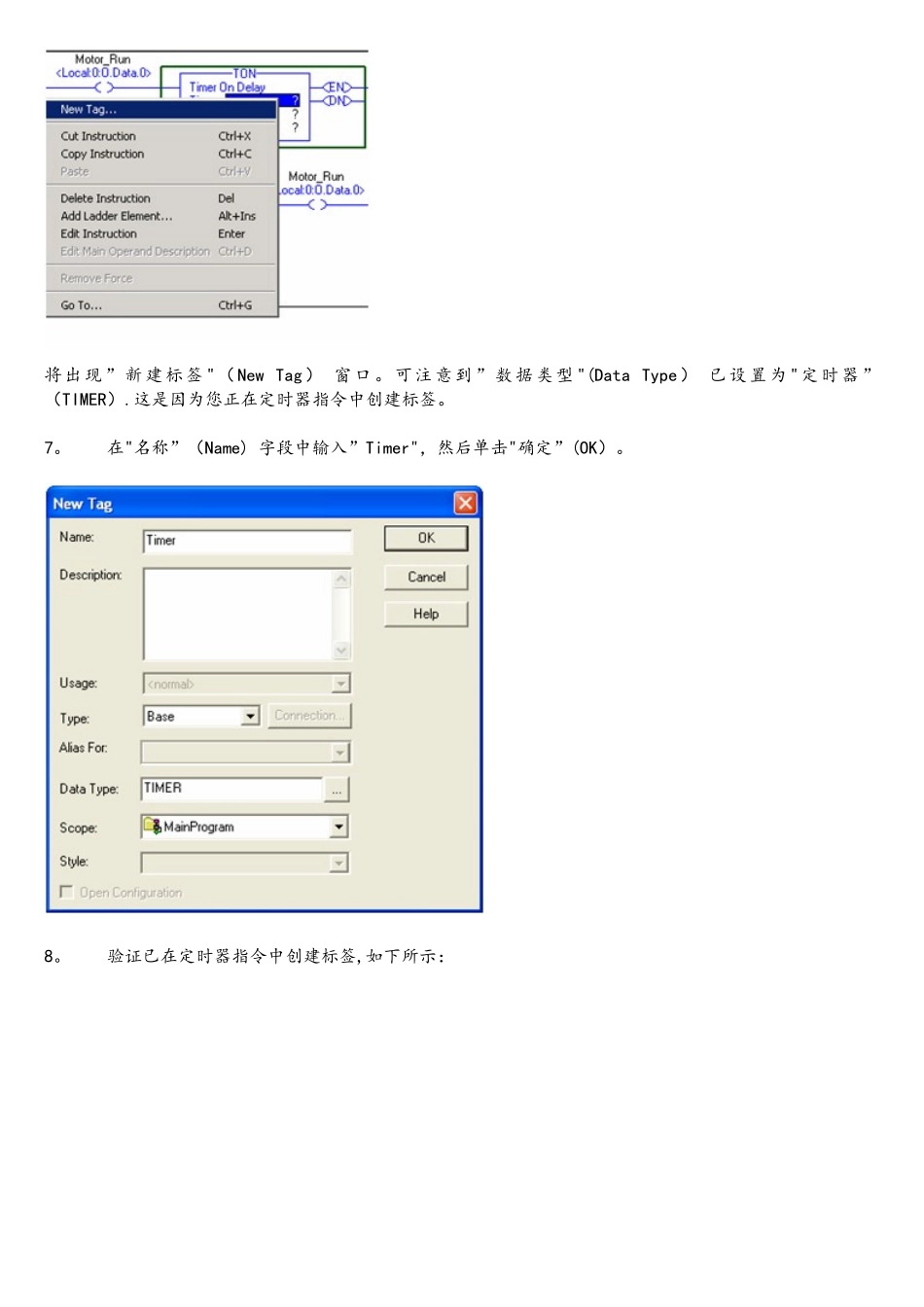

AB PLC 编程软件 RSLOGIX5000 入门 6———-在线编程§ 向逻辑中添加一个定时器，并使其基于电机运行而执行 § 添加梯形图逻辑以在电机停止时重置定时器。您将继续使用该已打开的项目。在线添加定时器1。 右键单击梯级零左侧的蓝色区域并选择”开始待决梯级编辑"（Start Pending Rung Edits）。 2. 梯形图编辑器现在将类似下图： 电源卡轨上带"I"的梯级是您将执行编辑的梯级。 3。 单击 OTE 指令,使其突出显示. 4。 在指令工具栏中单击"定时器/计数器”（Timer/Counter） 选项卡. 5。 单击”定时器开启 （TON)"（Timer On （TON）) 图标 。 已在 OTE 指令右侧的代码中插入一个定时器。 在 RSLogix 5000 中可将多个输出指令串在一起。您不必创建分支。 6。 在定时器指令上，右键单击文字"定时器”(Timer） 旁边的蓝色区域并选择”新建标签”(New Tag)。 将出现”新建标签 "（New Tag） 窗口。可注意到”数据类型 "(Data Type） 已设置为"定时器”（TIMER）.这是因为您正在定时器指令中创建标签。 7。 在"名称”（Name) 字段中输入”Timer"，然后单击"确定”(OK）。 8。 验证已在定时器指令中创建标签,如下所示： 9. 在定时器指令中双击文字”预设值”(Preset） 旁边的 0。 10。 输入值 32767。 在 Logix 中 ， ” 定 时 器 预 设 值 ” （ Timer Preset) 为 32 位 DINT ， 这 意 味 着 定 时 器 的 最 大 值 为 :2，147，483，64711. 按回车键.现在显示的 TON 指令应与下图相同。 您的"预设值”（Preset) 现在为 32767 毫秒。保留累计值为零.您现在已准备好验证所进行的编辑。 12. 单击”确定所有编辑"（Finalize All Edits) 图标 . 13。 在询问是否确定所有编辑时，单击"是"（YES）。 梯形图编辑器现在显示如下：
