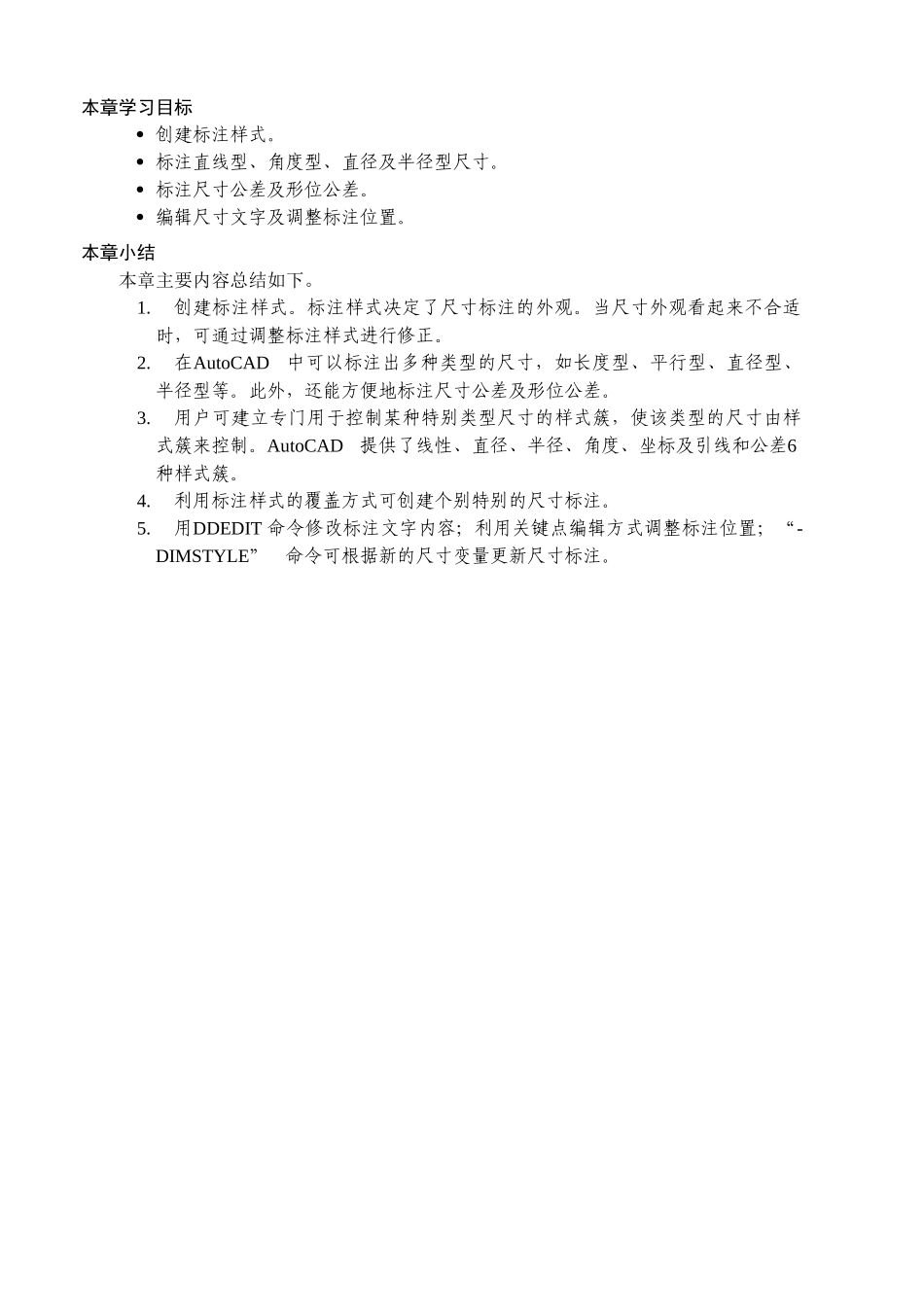

AutoCAD-学习复习重点内容项目10VIP专享

本章学习目标 创建标注样式。 标注直线型、角度型、直径及半径型尺寸。 标注尺寸公差及形位公差。 编辑尺寸文字及调整标注位置。本章小结本章主要内容总结如下。1.创建标注样式。标注样式决定了尺寸标注的外观。当尺寸外观看起来不合适时，可通过调整标注样式进行修正。2.在AutoCAD中可以标注出多种类型的尺寸，如长度型、平行型、直径型、半径型等。此外，还能方便地标注尺寸公差及形位公差。3.用户可建立专门用于控制某种特别类型尺寸的样式簇，使该类型的尺寸由样式簇来控制。AutoCAD提供了线性、直径、半径、角度、坐标及引线和公差6种样式簇。4.利用标注样式的覆盖方式可创建个别特别的尺寸标注。5.用DDEDIT 命令修改标注文字内容；利用关键点编辑方式调整标注位置；“-DIMSTYLE”命令可根据新的尺寸变量更新尺寸标注。
