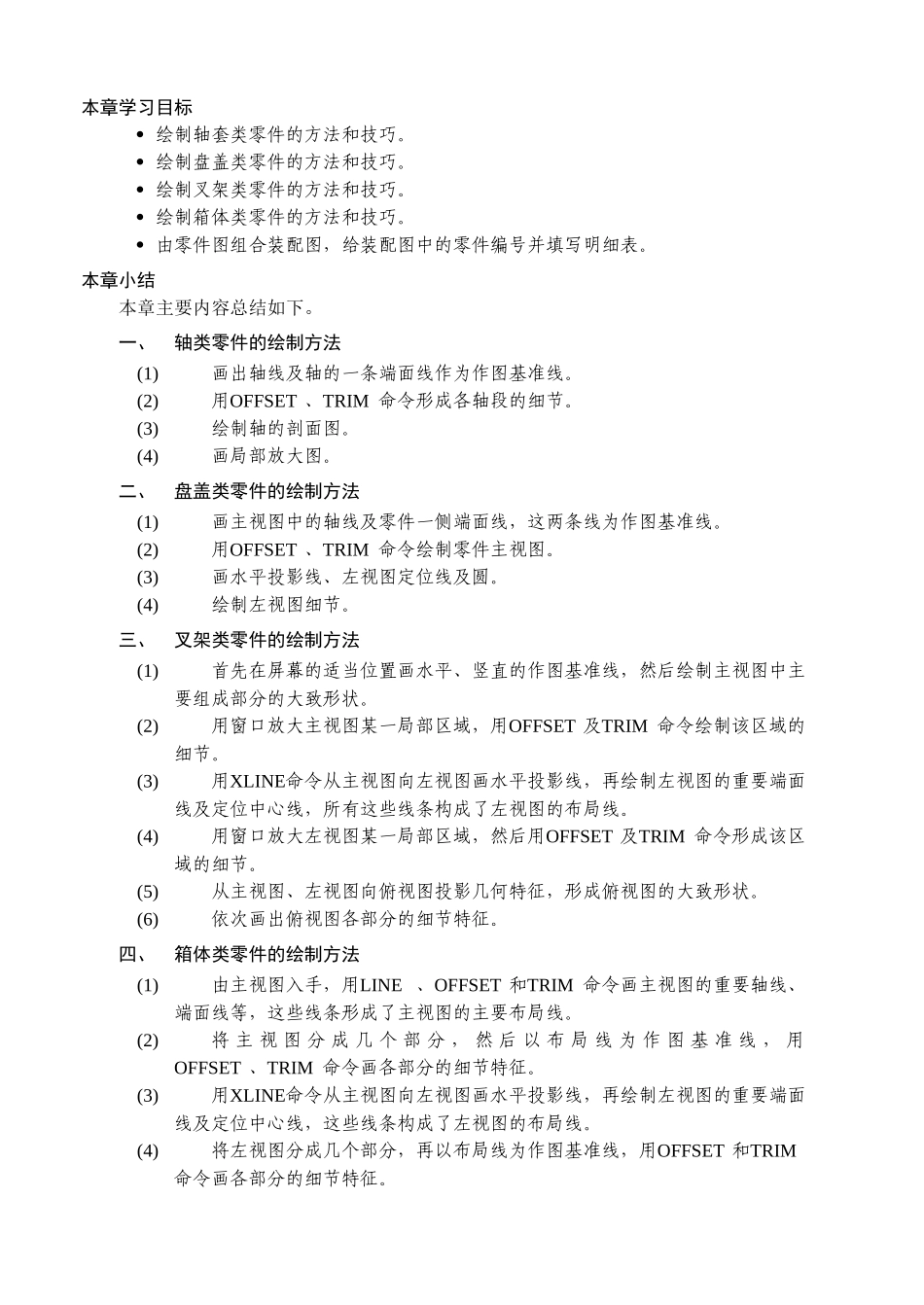

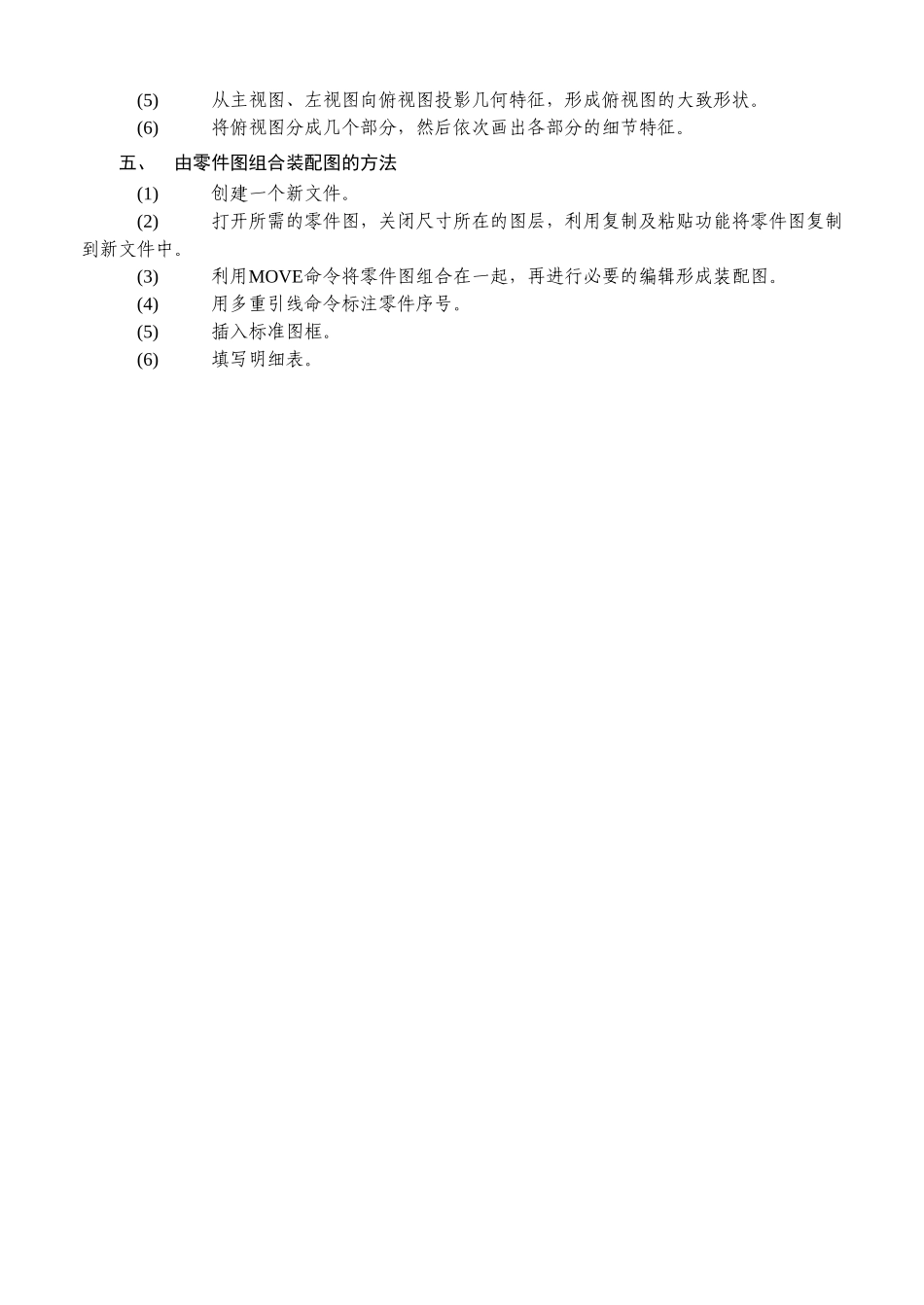

本章学习目标 绘制轴套类零件的方法和技巧。 绘制盘盖类零件的方法和技巧。 绘制叉架类零件的方法和技巧。 绘制箱体类零件的方法和技巧。 由零件图组合装配图，给装配图中的零件编号并填写明细表。本章小结本章主要内容总结如下。一、轴类零件的绘制方法(1)画出轴线及轴的一条端面线作为作图基准线。(2)用OFFSET 、TRIM 命令形成各轴段的细节。(3)绘制轴的剖面图。(4)画局部放大图。二、盘盖类零件的绘制方法(1)画主视图中的轴线及零件一侧端面线，这两条线为作图基准线。(2)用OFFSET 、TRIM 命令绘制零件主视图。(3)画水平投影线、左视图定位线及圆。(4)绘制左视图细节。三、叉架类零件的绘制方法(1)首先在屏幕的适当位置画水平、竖直的作图基准线，然后绘制主视图中主要组成部分的大致形状。(2)用窗口放大主视图某一局部区域，用OFFSET 及TRIM 命令绘制该区域的细节。(3)用XLINE命令从主视图向左视图画水平投影线，再绘制左视图的重要端面线及定位中心线，所有这些线条构成了左视图的布局线。(4)用窗口放大左视图某一局部区域，然后用OFFSET 及TRIM 命令形成该区域的细节。(5)从主视图、左视图向俯视图投影几何特征，形成俯视图的大致形状。(6)依次画出俯视图各部分的细节特征。四、箱体类零件的绘制方法(1)由主视图入手，用LINE 、OFFSET 和TRIM 命令画主视图的重要轴线、端面线等，这些线条形成了主视图的主要布局线。(2)将 主 视 图 分 成 几 个 部 分 ， 然 后 以 布 局 线 为 作 图 基 准 线 ， 用OFFSET 、TRIM 命令画各部分的细节特征。(3)用XLINE命令从主视图向左视图画水平投影线，再绘制左视图的重要端面线及定位中心线，这些线条构成了左视图的布局线。(4)将左视图分成几个部分，再以布局线为作图基准线，用OFFSET 和TRIM命令画各部分的细节特征。(5)从主视图、左视图向俯视图投影几何特征，形成俯视图的大致形状。(6)将俯视图分成几个部分，然后依次画出各部分的细节特征。五、由零件图组合装配图的方法(1)创建一个新文件。(2)打开所需的零件图，关闭尺寸所在的图层，利用复制及粘贴功能将零件图复制到新文件中。(3)利用MOVE命令将零件图组合在一起，再进行必要的编辑形成装配图。(4)用多重引线命令标注零件序号。(5)插入标准图框。(6)填写明细表。
