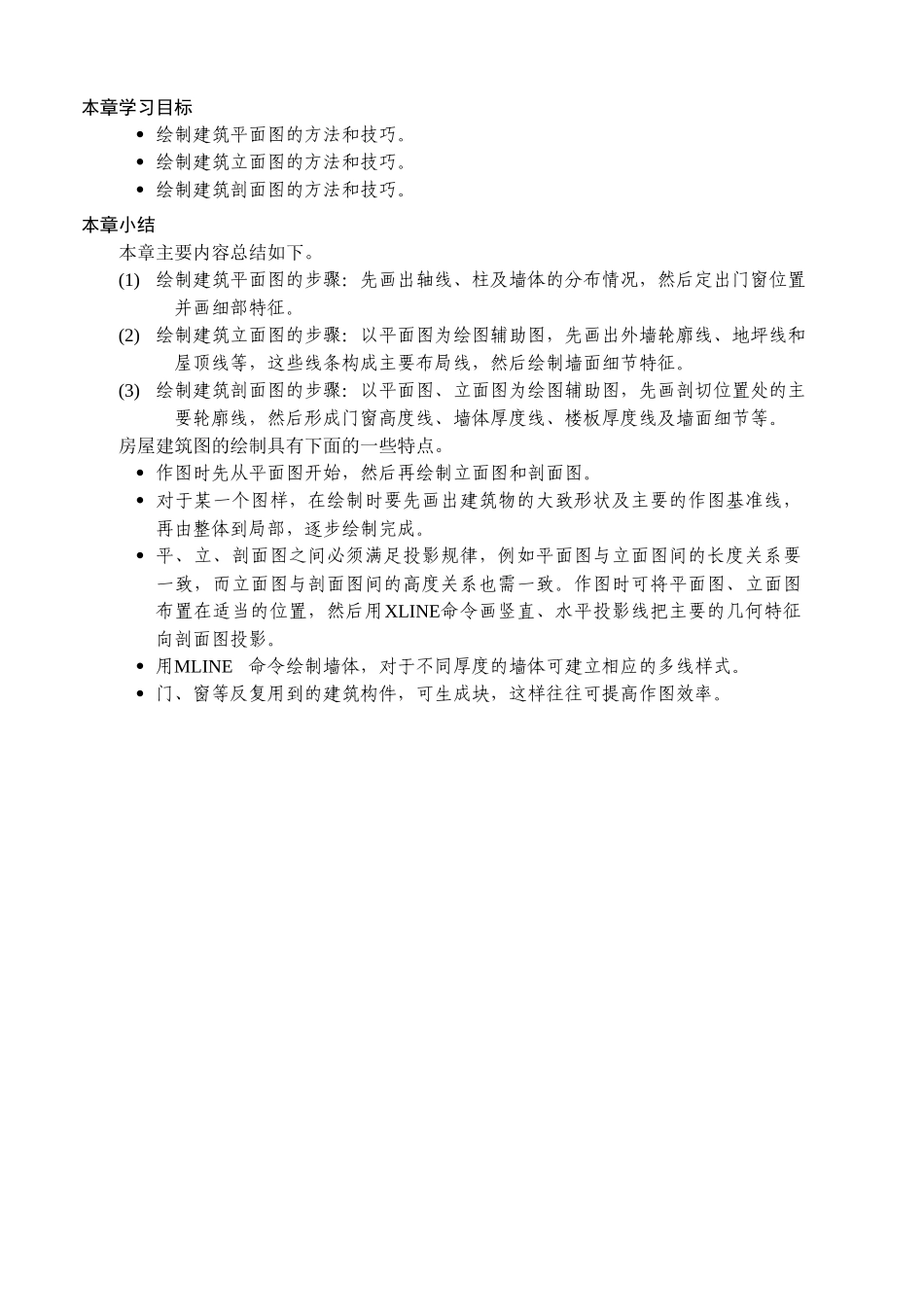

本章学习目标 绘制建筑平面图的方法和技巧。 绘制建筑立面图的方法和技巧。 绘制建筑剖面图的方法和技巧。本章小结本章主要内容总结如下。(1)绘制建筑平面图的步骤：先画出轴线、柱及墙体的分布情况，然后定出门窗位置并画细部特征。(2)绘制建筑立面图的步骤：以平面图为绘图辅助图，先画出外墙轮廓线、地坪线和屋顶线等，这些线条构成主要布局线，然后绘制墙面细节特征。(3)绘制建筑剖面图的步骤：以平面图、立面图为绘图辅助图，先画剖切位置处的主要轮廓线，然后形成门窗高度线、墙体厚度线、楼板厚度线及墙面细节等。房屋建筑图的绘制具有下面的一些特点。 作图时先从平面图开始，然后再绘制立面图和剖面图。 对于某一个图样，在绘制时要先画出建筑物的大致形状及主要的作图基准线，再由整体到局部，逐步绘制完成。 平、立、剖面图之间必须满足投影规律，例如平面图与立面图间的长度关系要一致，而立面图与剖面图间的高度关系也需一致。作图时可将平面图、立面图布置在适当的位置，然后用XLINE命令画竖直、水平投影线把主要的几何特征向剖面图投影。 用MLINE命令绘制墙体，对于不同厚度的墙体可建立相应的多线样式。 门、窗等反复用到的建筑构件，可生成块，这样往往可提高作图效率。
