AutoCAD-学习复习重点内容项目3VIP专享

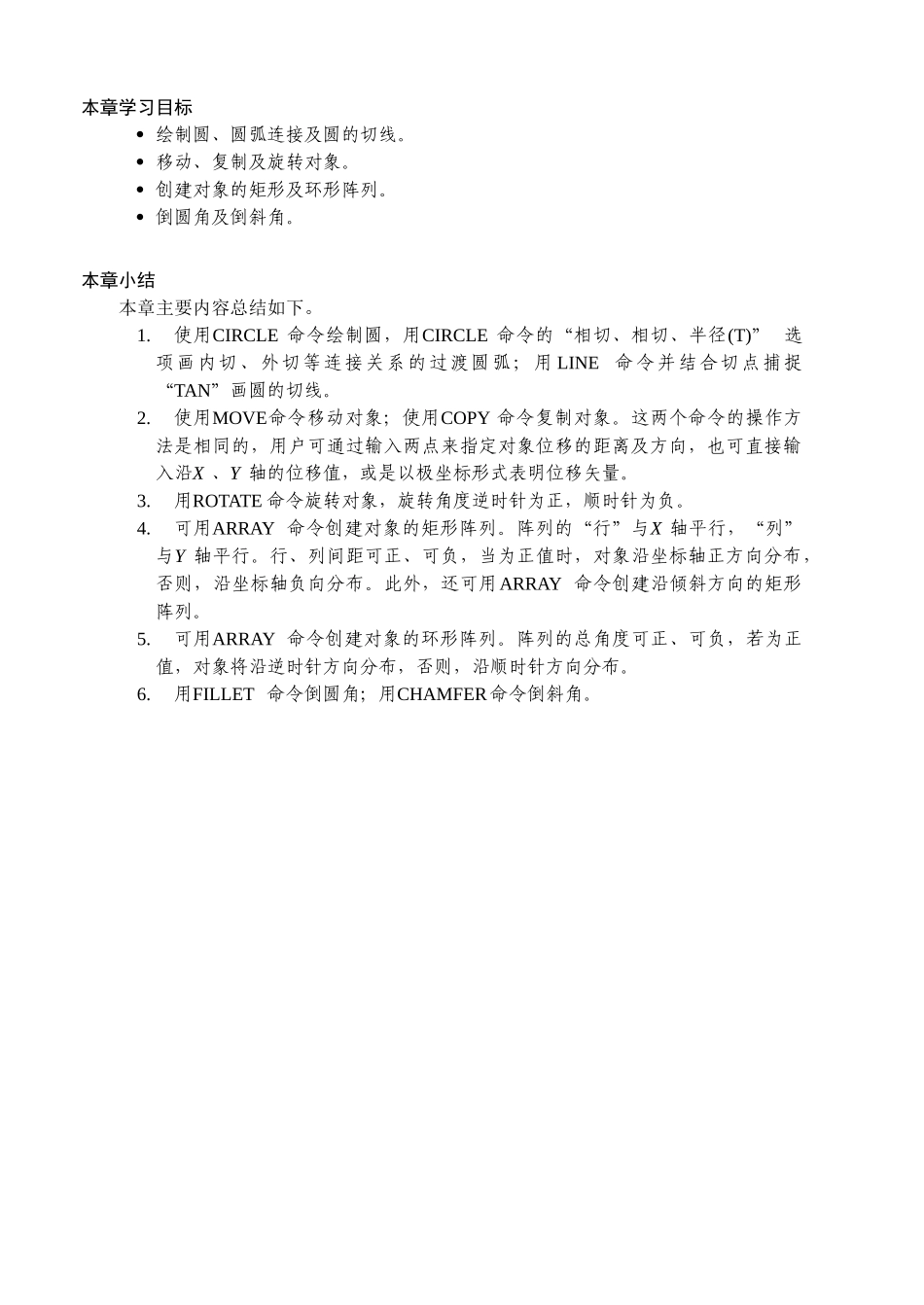

本章学习目标 绘制圆、圆弧连接及圆的切线。 移动、复制及旋转对象。 创建对象的矩形及环形阵列。 倒圆角及倒斜角。本章小结本章主要内容总结如下。1.使用CIRCLE 命令绘制圆，用CIRCLE 命令的“相切、相切、半径(T)” 选项画内切、外切等连接关系的过渡圆弧；用 LINE命令并结合切点捕捉“TAN”画圆的切线。2.使用MOVE命令移动对象；使用COPY 命令复制对象。这两个命令的操作方法是相同的，用户可通过输入两点来指定对象位移的距离及方向，也可直接输入沿X 、Y 轴的位移值，或是以极坐标形式表明位移矢量。3.用ROTATE 命令旋转对象，旋转角度逆时针为正，顺时针为负。4.可用ARRAY 命令创建对象的矩形阵列。阵列的“行”与X 轴平行，“列”与Y 轴平行。行、列间距可正、可负，当为正值时，对象沿坐标轴正方向分布，否则，沿坐标轴负向分布。此外，还可用ARRAY 命令创建沿倾斜方向的矩形阵列。5.可用ARRAY 命令创建对象的环形阵列。阵列的总角度可正、可负，若为正值，对象将沿逆时针方向分布，否则，沿顺时针方向分布。6.用FILLET 命令倒圆角；用CHAMFER 命令倒斜角。
