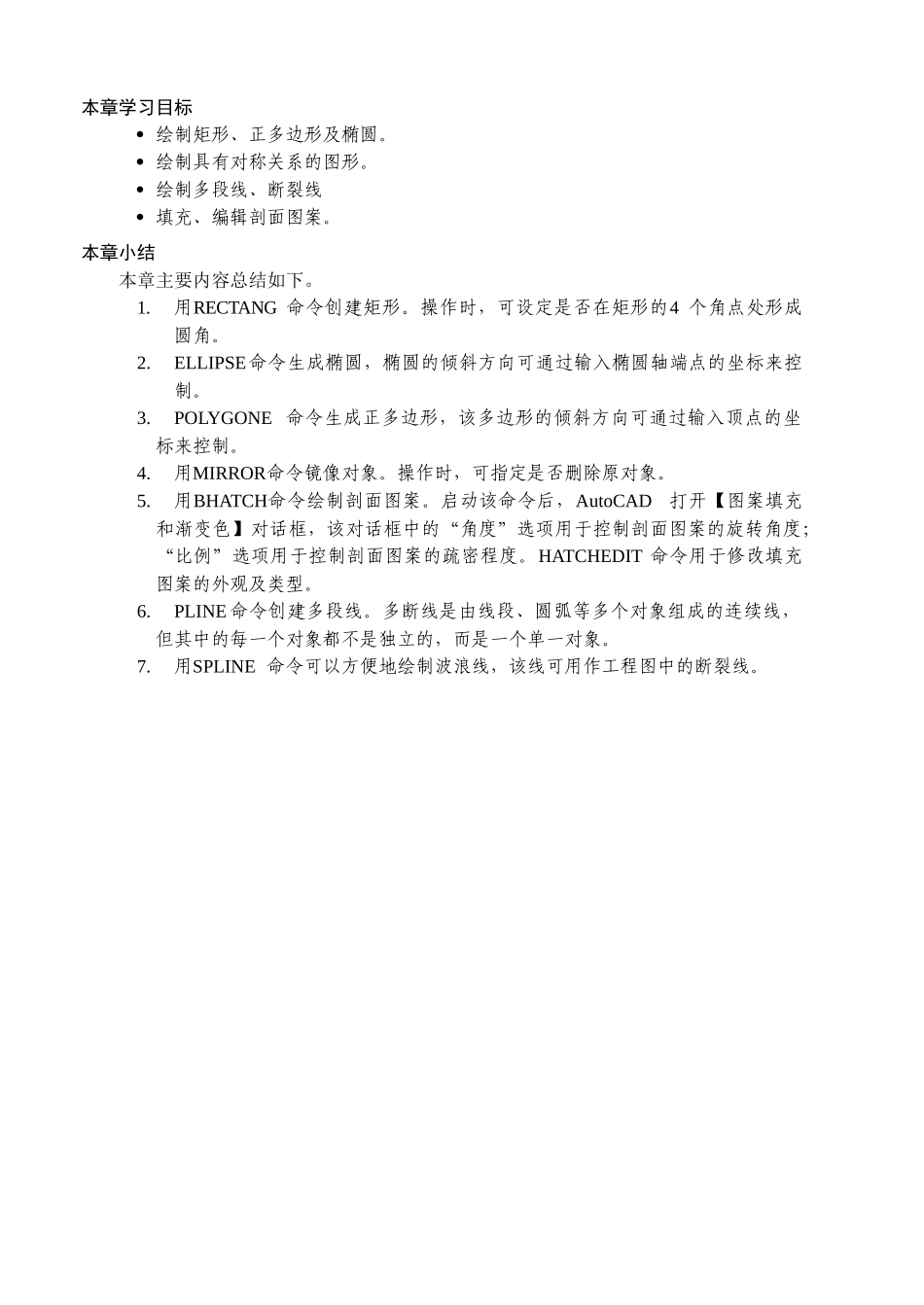

本章学习目标 绘制矩形、正多边形及椭圆。 绘制具有对称关系的图形。 绘制多段线、断裂线 填充、编辑剖面图案。本章小结本章主要内容总结如下。1.用RECTANG 命令创建矩形。操作时，可设定是否在矩形的4 个角点处形成圆角。2.ELLIPSE命令生成椭圆，椭圆的倾斜方向可通过输入椭圆轴端点的坐标来控制。3.POLYGONE 命令生成正多边形，该多边形的倾斜方向可通过输入顶点的坐标来控制。4.用MIRROR命令镜像对象。操作时，可指定是否删除原对象。5.用BHATCH命令绘制剖面图案。启动该命令后，AutoCAD打开【图案填充和渐变色】对话框，该对话框中的“角度”选项用于控制剖面图案的旋转角度；“比例”选项用于控制剖面图案的疏密程度。HATCHEDIT 命令用于修改填充图案的外观及类型。6.PLINE 命令创建多段线。多断线是由线段、圆弧等多个对象组成的连续线，但其中的每一个对象都不是独立的，而是一个单一对象。7.用SPLINE 命令可以方便地绘制波浪线，该线可用作工程图中的断裂线。
